30

Емкостные измерительные зонды EL ...

Электрическое присоединение

3 Электрическое присоединение

3.1 Указания по присоединению

Указание

До работ по присоединению выключите подачу

напряжения.

Электрическое присоединение должно быть

произведено в зависимости от встроенной элект-
ронной вставки. Встроенный тип электроники Вы
можете узнать на фирменной табличке электрон-
ной вставки. Присоединение подачи напряжения
произведите согласно нижеследующего рисунка
присоединения.

Указание

Если ожидаются сильные электромагнитные

воздействия (на другие элементы электроус-
тановки
), мы рекомендуем использовать экрани-
рованный кабель. Экранированный кабель за-
землить только на одной стороне. Заземление
проводите на стороне сенсорного датчика (изме-
рительного зонда)

Измерительный зонд всегда соединяйте с зем-

лей резервуара (PA). Сбоку у корпуса находится
для этого присоединительный зажим. Это соеди-
нение дополнительно служит для подачи опорно-
го потенциала массы, а также для отвода элект-
ростатических зарядов.

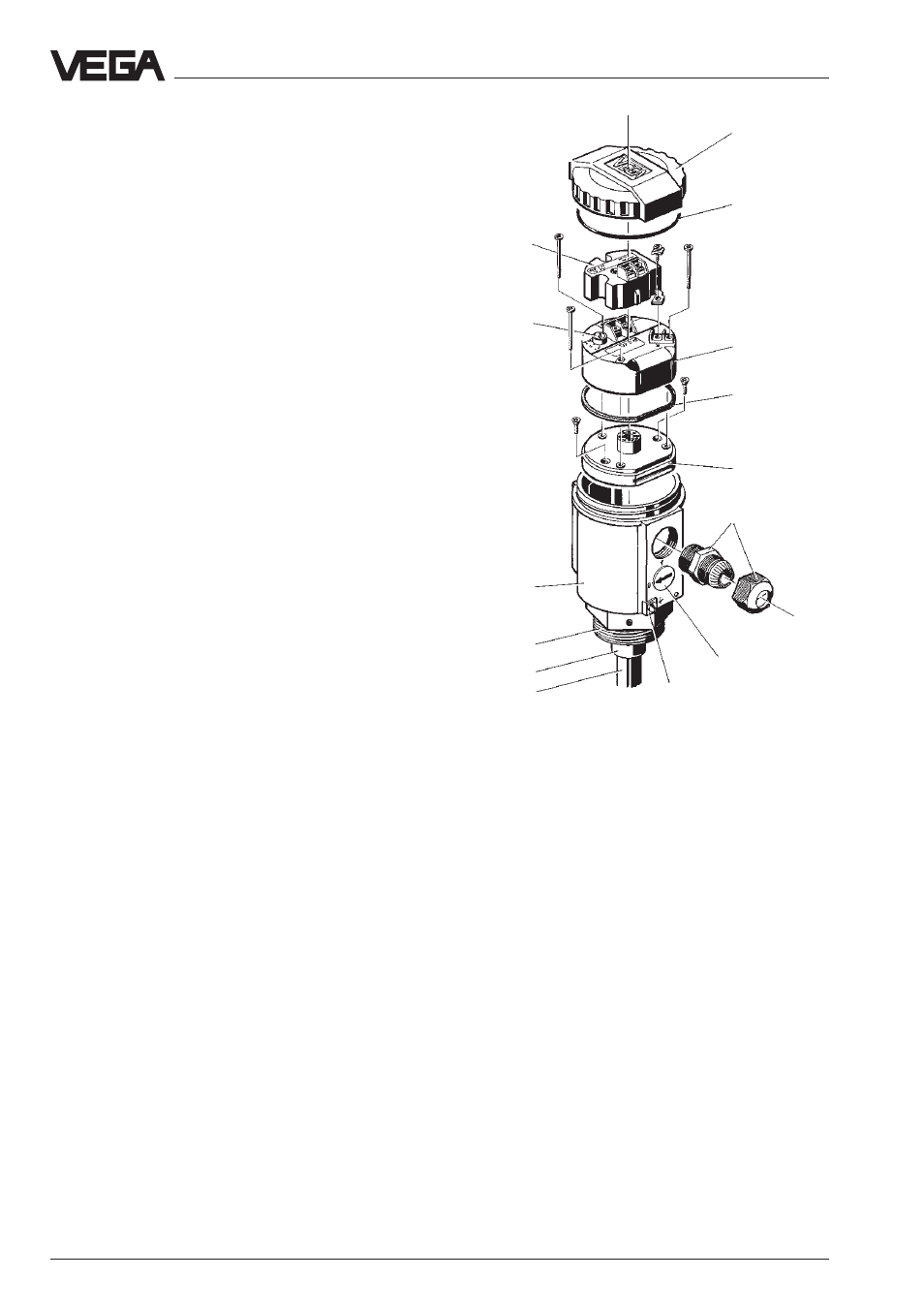

1

Крышка корпуса

2

Уплотнительное кольцо

3

Электронная вставка

4

Уплотнение из губчатой резины

5

Плата цоколя

6

Кабельная арматура с резьбовым
соединением

7

Испытательный выключатель (опция)

8

Зажим для подключения заземления/
соединение с корпусом прибора

9

Электрод

10 Изоляция
11 Механическое присоединение
12 Корпус
13 Переключатель диапазонов (измерений)
14 Модуль защиты от перенапряжений (опция)

1

2

3

4

5

6

7

8

9

10

11

12

13

14
