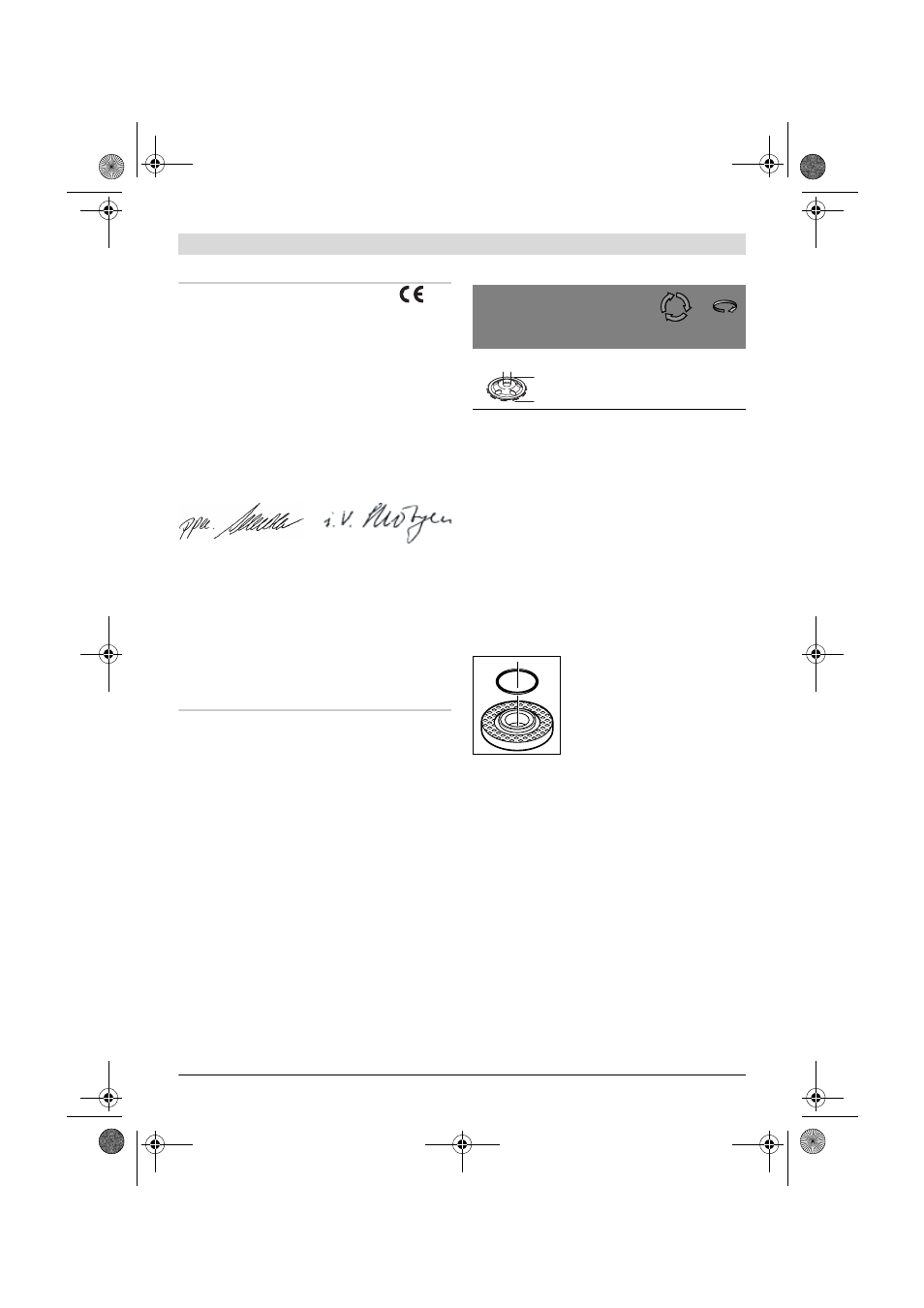

88 | Български
3 609 929 B95 | (23.4.10)
Bosch Power Tools
Декларация за съответствие
С пълна отговорност ние декларираме, че опи-
саният в «Технически данни» продукт съот-
ветства на следните стандарти или нормативни
документи: EN 60745 съгласно изискванията
на Директиви 2004/108/ЕО, 2006/42/ЕО.
Подробни технически описания при:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
29.03.2010
Монтиране
f Преди извършване на каквито и да е дей-
ности по електроинструмента изключ-
вайте щепсела от захранващата мрежа.
Поставяне/замяна на диамантния
чашковиден диск (вижте фиг. А)
Допустими работни инструменти
Можете да използвате всички диамантни
чашковидни дискове, посочени в това ръко-
водство.
Съобразявайте се с размерите на диаманте-
ния чашковиден диск. Диаметърът на отвора
трябва да пасва точно на центроващия фла-
нец. Не се допуска да се разширява отвора на
диамантния чашковиден диск. Не използавйте
адаптери или редуциращи звена.
Допустимата скорост на въртене [min
-1
] респ.
линейната скорост по периферията [m/s] на
използвания диамантен режещ диск трябва да
са не по-малки от данните, посочени в табли-
цата по-долу.
Затова се съобразявайте с допустимата ско-
рост на въртене, респ. периферна скорост на
етикета на диамантения чашковиден диск.
Монтиране на диамантения чашковиден диск
Изберете диамантен чашковиден диск, под-
ходящ за обработвания материал. За целта
проверете указанията за допустимите мате-
риали на опаковката на диамантния чашкови-
ден диск.
Почистете вала 10 и всички детайли, които ще
монтирате.
Поставете центроващия фланец 11 на вала на
електроинструмента 10 така, че повърхността,
по която се центрова, да е насочена навън.
Центроващият фланец трябва да захване
двустранно скосения фланец на задвижващия
вал (осигуряване срещу превъртане).
На центроващия фланец 11
около центроващото стъпало
е поставен О-пръстен от
изкуствен материал. Ако
О-пръстенът липсва или ако
е повреден, трябва непре-
менно да бъде заменен (ката-
ложен номер 1 600 210 039), преди фланецът
11 да бъде монтиран.
Поставете диамантния чашковиден диск 12 на
центроващия фланец 11. Внимавайте стрелка-
та за посоката на въртене на диамантния чаш-
ковиден диск да съвпада с посоката на стрел-
ката върху предпазния и прахоуловителен
кожух 1.
Натиснете блокиращия бутон 3, за да блоки-
рате вала на електроинструмента.
Навийте застопоряващата гайка 13 и я затег-
нете с двущифтовия ключ 15.
Внимавайте стъпалото на затягащата гайка 13
да е обърнато навън, както е показано на
фигурата.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
макс.
[mm]
[mm]
D
d
[min
-1
]
[m/s]
125
22,2
11000
80
D
d
