Montáž
f Před každou prací na elektronářadí vytáh-
něte zástrčku ze zásuvky.
Nasazení/výměna diamantového
hrncového kotouče (viz obr. A)
Dovolené brusné nástroje
Můžete používat všechny v tomto návodu k ob-
sluze jmenované diamantové hrncové kotouče.
Dbejte rozměrů diamantového hrncového kotou-
če. Průměr otvoru musí lícovat s upínací příru-
bou. Otvor diamantového hrncového kotouče
nesmí být zvětšován. Nepoužívejte žádné
adaptéry nebo redukce.
Přípustný počet otáček [min
-1
] popř. obvodová
rychlost [m/s] použitých diamantových hrnco-
vých kotoučů musejí minimálně odpovídat
údajům v následující tabulce.
Všimněte si proto dovoleného počtu otáček
popř. obvodové rychlosti na etiketě diaman-
tového hrncového kotouče.
Nasazení diamantového hrncového kotouče
Zvolte pro opracovávaný materiál vhodný hrnco-
vý kotouč. K tomu dbejte upozornění k materiálu
na obalu diamantového hrncového kotouče.
Očistěte brusné vřeteno 10 a všechny
montované díly.
Nasaďte upínací přírubu 11 na brusné vřeteno
10 tak, aby se středící osazení nacházelo vně.
Upínací příruba musí zapadnout na dvojhran
brusného vřetene (pojistka proti protočení).

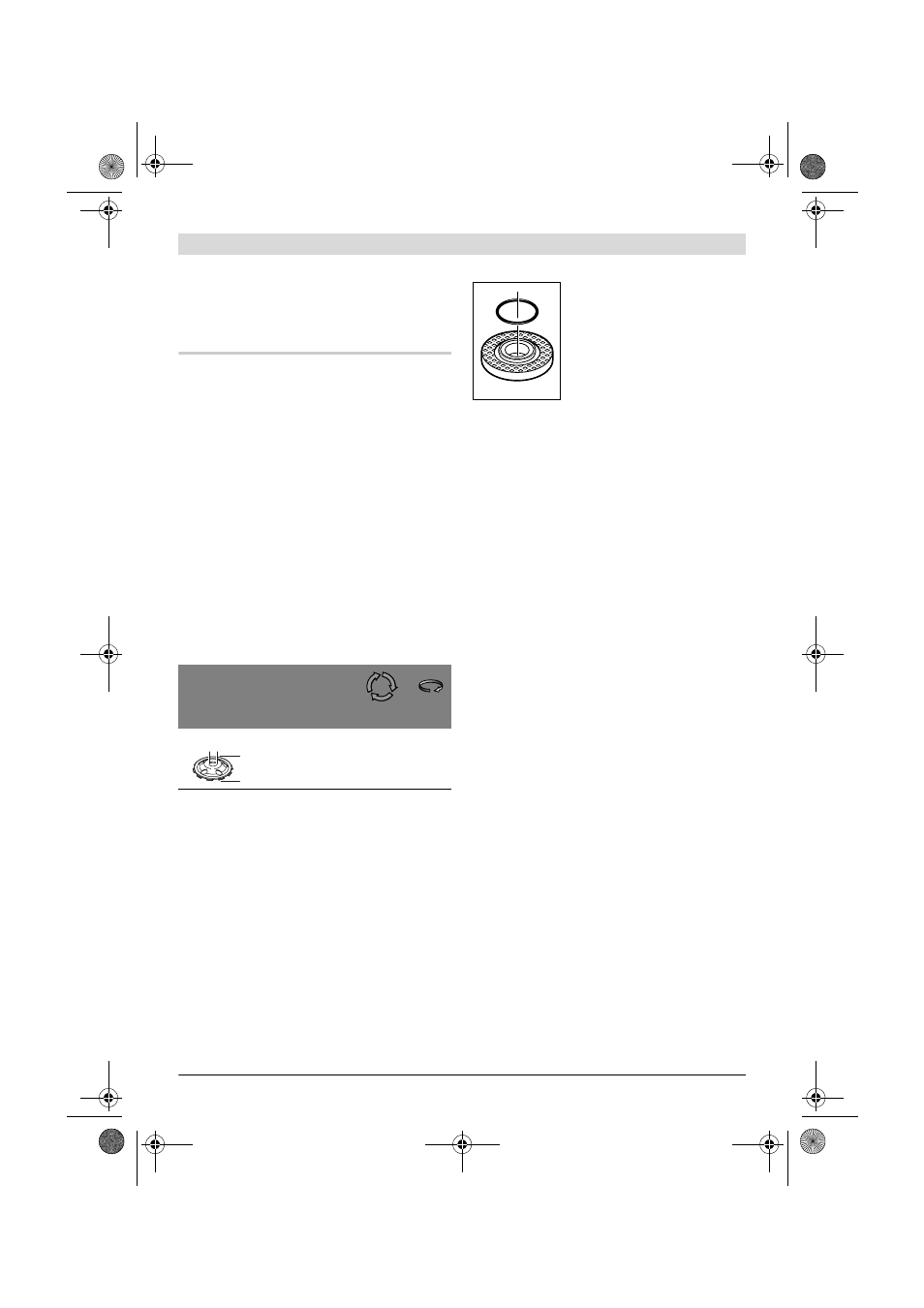

V upínací přírubě 11 je okolo
středícího osazení nasazen díl
z umělé hmoty (o-kroužek).
Pokud o-kroužek chybí nebo
je poškozen, musí být
nezbytně nahrazen (obj. číslo
1 600 210 039) dříve, než se
namontuje upínací příruba 11.
Nasaďte diamantový hrncový kotouč 12 na upí-
nací přírubu 11. Dbejte na to, aby šipka směru
otáčení na diamantovém hrncovém kotouči
souhlasila s šipkou směru otáčení na ochranném
a odsávacím krytu 1.
Stlačte aretační tlačítko vřetene 3, aby se
brusné vřeteno zaaretovalo.
Našroubujte upínací matici 13 a pevně ji
utáhněte klíčem se dvěma čepy 15.
Dbejte na to, aby osazení upínací matice 13
ukazovalo, jak je zobrazeno na obrázku, ven.
f Po montáži diamantového hrncového
kotouče před zapnutím zkontrolujte, zda je
diamantový hrncový kotouč správně
namontovaný a zda se může volně otáčet.
Zajistěte, aby se diamantový hrncový
kotouč letmo nedotýkal ochranného a
odsávacího krytu nebo jiných dílů.
Výměna diamantového hrncového kotouče
Při přepravě elektronářadí byste měli diaman-
tový hrncový kotouč 12 odejmout, aby se zabrá-
nilo poškozením kotouče.
f Nedotýkejte se diamantových hrncových
kotoučů dříve, než vychladnou. Diamantové
hrncové kotouče jsou při práci velmi horké.
Stlačte aretační tlačítko vřetene 3, aby se
brusné vřeteno zaaretovalo.
f Aretační tlačítko vřetene ovládejte jen za
stavu klidu brusného vřetene. Jinak se může
elektronářadí poškodit.
Povolte upínací matici 13 pomocí klíče se dvěma
čepy 15 a upínací matici odšroubujte. Odejměte
diamantový hrncový kotouč 12.
max.
[mm]
[mm]
D
d
[min
-1
]
[m/s]
125
22,2
11000
80
D
d
