32 | Slovensky
3 609 929 B95 | (23.4.10) Bosch Power Tools
Dodržiavajte preto prípustný počet obrátok
resp. prípustnú obvodovú rýchlosť uvedenú na
etikete diamantového miskovitého brúsneho
kotúča.
Montáž diamantového miskovitého brúsneho
kotúča
Vyberte taký diamantový miskovitý brúsny
kotúč, ktorý sa hodí na obrábanie daného mate-
riálu. Dodržte súčasne aj pokyny pre príslušný
materiál uvedené na obale diamantového misko-
vitého brúsneho kotúča.
Vyčistite brúsne vreteno 10 a všetky súčiastky,
ktoré budete montovať.
Nasaďte upínaciu prírubu 11 na brúsne vreteno
10 tak, aby sa centrovací nástavec (výstupok)
nachádzal na vonkajšej strane. Upínacia príruba
musí zaskočiť na dvohrane brúsneho vretena
(poistenie proti pootočeniu).

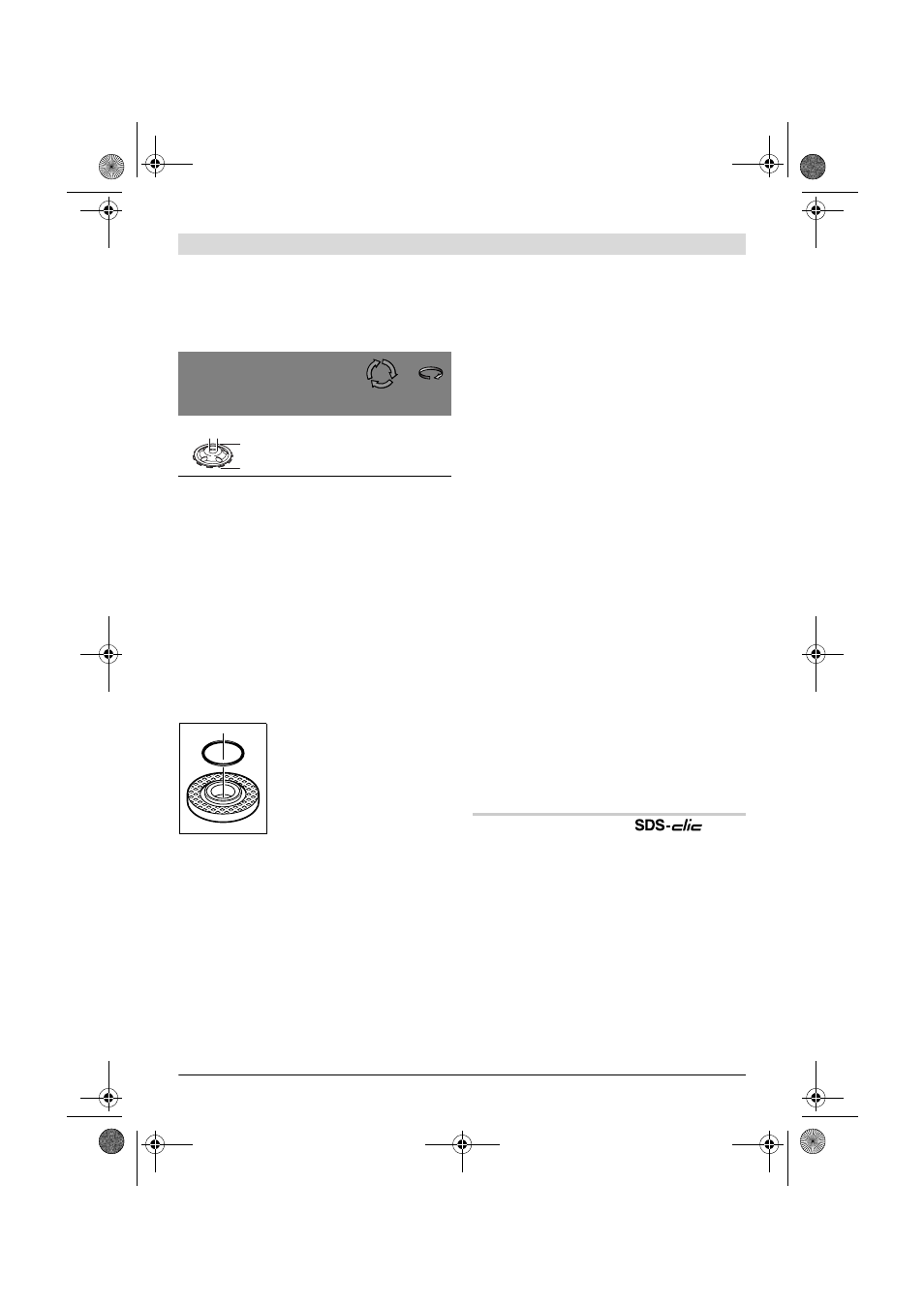

V upínacej prírube 11 je okolo
centrovacieho nástavca zalo-
žený element z plastu (okrúhla
podložka). Ak táto podložka
chýba, alebo ak je poškodená,
treba ju bezpodmienečne
vymeniť za novú (vecné číslo
1 600 210 039) ešte predtým,
ako namontujete upínaciu prírubu s podložkou
11.
Nasaďte diamantový miskovitý brúsny kotúč 12
na upínaciu prírubu 11. Dávajte pritom pozor na
to, aby sa šípka smeru otáčania na diamantovom
miskovitom brúsnom kotúči zhodovala so šíp-
kou smeru otáčania na ochrannom a odsávacom
kryte 1.
Stlačte aretačné tlačidlo vretena 3, keď chcete
brúsne vreteno zaaretovať.
Naskrutkujte upínaciu maticu 13 a potom ju po-
mocou kolíkového kľúča 15 dotiahnite.
Dávajte pritom pozor na to, aby sa nástavec
upínacích matíc 13 nachádzal na vonkajšej
strane, ako to ukazuje obrázok.
f Po ukončení montáže diamantového mis-
kovitého brúsneho kotúča pred zapnutím
ručného elektrického náradia ešte skon-
trolujte, či je diamantový miskovitý brúsny
kotúč správne namontovaný a či sa dá
rukou voľne otáčať. Zabezpečte v každom
prípade, aby sa diamantový miskovitý
brúsny kotúč nedotýkal ochranného a
odsávacieho krytu ani iných súčiastok.
Výmena diamantového miskovitého brúsneho
kotúča
Pri transportovaní ručného elektrického náradia
by ste mali diamantový miskovitý brúsny kotúč
12 demontovať, aby ste zabránili poškodeniu
kotúča.
f Nedotýkajte sa diamantového miskovitého
brúsneho kotúča skôr, ako vychladne. Dia-
mantové miskovité brúsne kotúče sa pri
používaní veľmi rozpália.
Stlačte aretačné tlačidlo vretena 3, keď chcete
brúsne vreteno zaaretovať.
f Tlačidlo aretácie vretena stláčajte len
vtedy, keď sa brúsne vreteno nepohybuje.
Inak by sa mohlo ručné elektrické náradie
poškodiť.
Uvoľnite upínaciu maticu 13 pomocou kolíkové-
ho kľúča 15 a upínaciu maticu odskrutkujte. De-
montujte diamantový miskovitý brúsny kotúč 12.
Rýchloupínacia matica
Na jednoduchú výmenu brúsneho nástroja bez
použitia ďalšieho náradia môžete namiesto
upínacej matice 13 použiť rýchloupínaciu
maticu 14.
f Používajte len bezchybnú a nepoškodenú
rýchloupínaciu maticu 14.
f Pri naskrutkovávaní dávajte pozor na to,
aby popísaná strana rýchloupínacej matice
14 nebola otočená k diamantovému misko-
vitému brúsnemu kotúču; šípka musí ukazo-
vať na indexovú značku 16.
max.
[mm] [mm]
D d [min -1 ] [m/s]
125 22,2 11000 80
D
d
