66 | Українська
3 609 929 B95 | (23.4.10)
Bosch Power Tools
Надівання алмазного чашкового круга
Виберіть для оброблюваного матеріалу придат-
ний алмазний чашковий круг. Дотримуйтеся
вказівок щодо матеріалу, що зазначені на
упаковці алмазного чашкового круга.
Прочистіть шліфувальний шпиндель 10 і всі
деталі, що будуть монтуватися.
Надіньте опорний фланець 11 на шліфуваль-
ний шпиндель 10 таким чином, щоб
центруючий поясок дивився догори. Опорний
фланець має зайти в зачеплення на
двогранному хвостовику шліфувального
шпинделя (захист від прокручування).

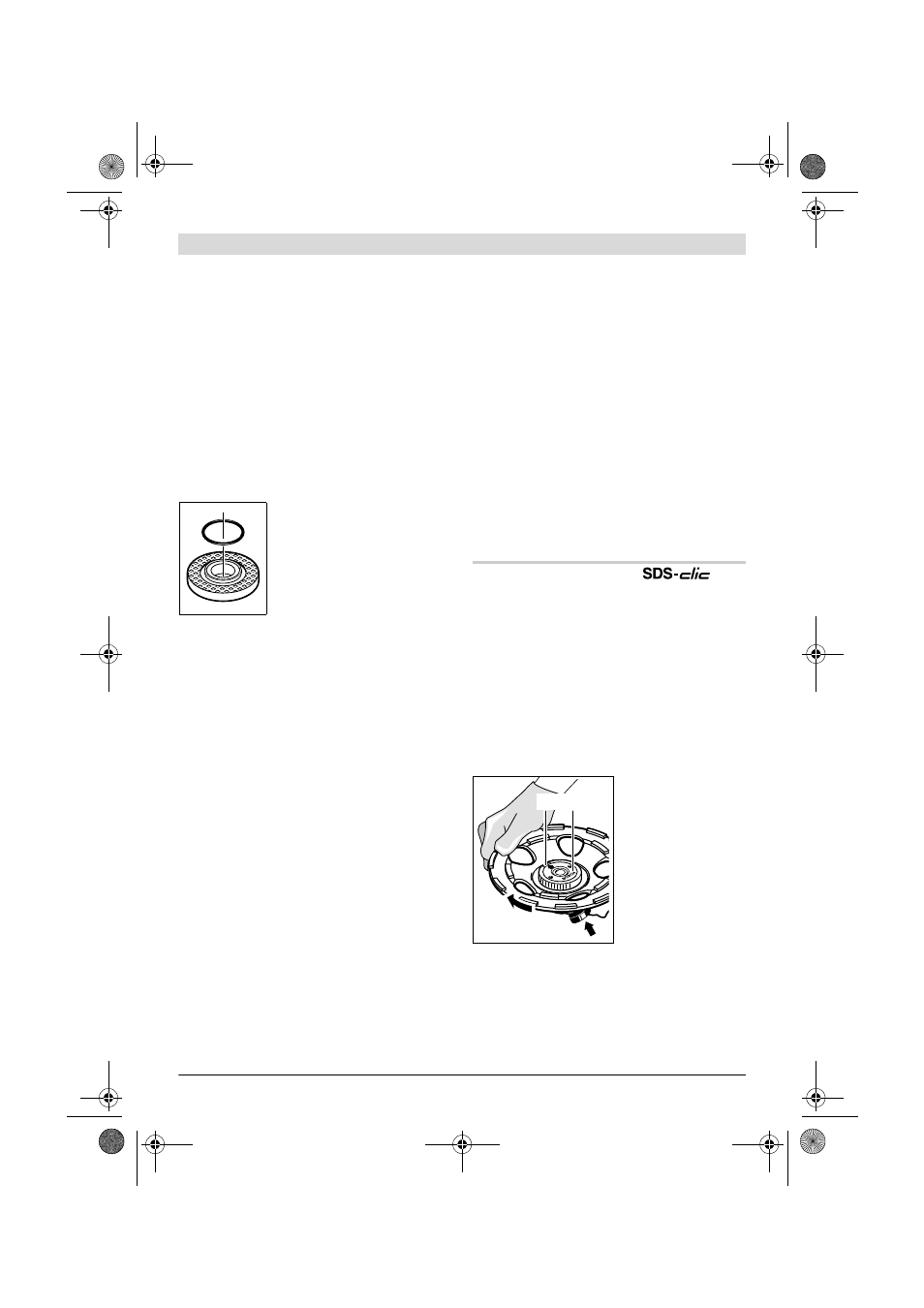

В опорному фланці 11 на
центруючому пояску знахо-
диться пластмасова деталь
(кільце круглого перерізу).
Якщо кільця круглого
перерізу нема або якщо
воно пошкоджене, його
обов’язково треба поста-
вити/поміняти (товарний номер
1 600 210 039), перш ніж монтувати опорний
фланець 11.
Надіньте алмазний чашковий круг 12 на опор-
ний фланець 11. Слідкуйте за тим, щоб стрілка
напрямку обертання на алмазному чашковому
крузі відповідала стрілці напрямку обертання
на захисному і витяжному ковпаку 1.
Натисніть на фіксатор шпинделя 3, щоб зупи-
нити шліфувальний шпиндель.
Накрутіть затискну гайку 13 і затягніть її за
допомогою гайкового ключа 15.
Слідкуйте за тим, щоб буртик затискної гайки
13 дивився назовні, як це зображено на
малюнку.
f Після монтажу алмазного чашкового кру-
га, перш ніж вмикати прилад, перевірте,
чи правильно монтований алмазний чаш-
ковий круг і чи вільно він може оберта-
тися. Впевніться, що алмазний чашковий
круг не зачіпає захисний і витяжний
ковпак або інші деталі.
Заміна алмазного чашкового круга
Перш ніж транспортувати електроприлад,
треба зняти алмазний чашковий круг 12, щоб
запобігти пошкодженню круга.
f Не торкайтеся до алмазного чашкового
круга, поки він не охолоне. Алмазні чашко-
ві круги під час роботи дуже нагріваються.
Натисніть на фіксатор шпинделя 3, щоб зупи-
нити шліфувальний шпиндель.
f Перш, ніж натискати на фіксатор шпин-
деля, зачекайте, поки шліфувальний
шпиндель не зупиниться! В противному
разі електроприлад може пошкодитися.
Послабте затискну гайку 13 за допомогою
гайкового ключа 15 і відкрутіть затискну гайку.
Зніміть алмазний чашковий круг 12.
Швидкозатискна гайка
Для простої заміни шліфувального інструмента
без використання додаткових інструментів Ви
можете замість затискної гайки 13 використо-
вувати швидкозатискну гайку 14.
f Використовуйте лише бездоганну,
непошкоджену швидкозатискну гайку 14.
f При закручуванні слідкуйте за тим, щоб
бік швидкозатискної гайки 14 з маркіру-
ванням не дивився на алмазний чашковий
круг; стрілка повинна дивитися на індекс-
ну позначку 16.
Натисніть на
фіксатор шпинделя
3, щоб зупинити
шліфувальний
шпиндель. Для затяг-
нення швидкоза-
тискної гайки з
силою поверніть
алмазний чашковий
круг за стрілкою
годинника.
Закріплену належним чином, непошкоджену
швидкозатискну гайку можна відпустити,
вручну повертаючи кільце з накаткою проти
стрілки годинника. Ніколи не відкручуйте
швидкозатискну гайку, яка сидить дуже
міцно, кліщами, використовуйте гайковий
ключ 15.
16 14
