Polski | 11
Bosch Power Tools 3 609 929 B95 | (23.4.10)
Mocowanie diamentowej tarczy garnkowej
Należy używać tylko diamentowych tarcz garn-
kowych, odpowiednich do rodzaju obrabianego
materiału. Należy przestrzegać wskazówek doty-
czących materiału przeznaczonego do obróbki,
znajdujących się na opakowaniu diamentowej
tarczy garnkowej.
Wrzeciono szlifierki 10 i wszystkie części, które
mają zostać zamontowane, należy oczyścić.
Nałożyć kołnierz mocujący 11 na wrzeciono
urządzenia 10 tak, aby podtoczenie centrujące
znalazło się na zewnątrz. Kołnierz mocujący
musi zaskoczyć zaczep (dwukrawędziowy)
wrzeciona szlifierki (zabezpieczenie przeciw
przekręceniu).

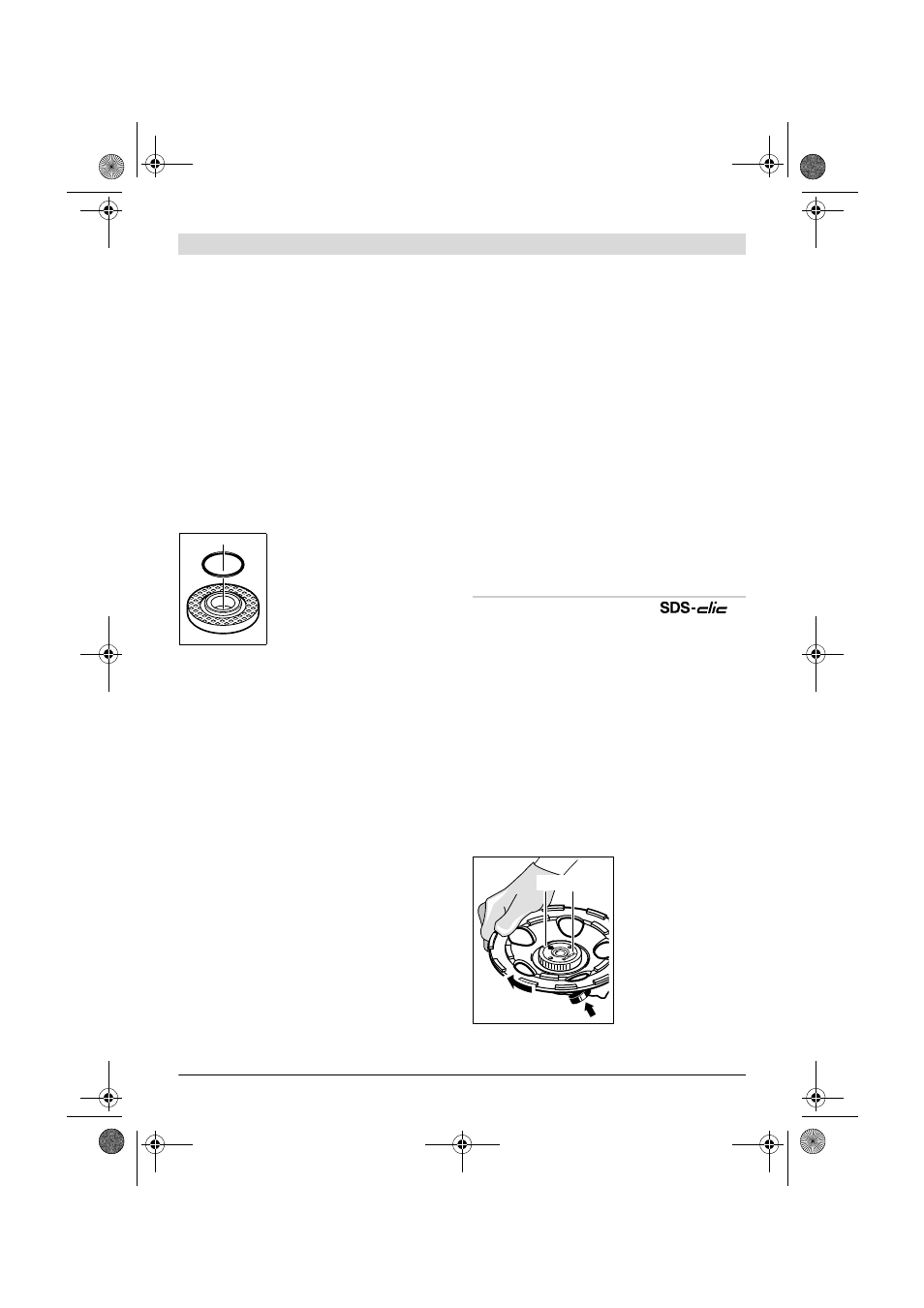

W kołnierzu oporowym 11
znajduje się plastikowa
uszczelka (o-ring). Jeżeli
uszczelka ta nie znajduje się
na swoim miejscu, lub jest
uszkodzona, należy ją
koniecznie
– jeszcze przed
montażem kołnierza 11 –
wymienić lub wstawić nową (nr kat.
1 600 210 039).
Nałożyć diamentową tarczę garnkową 12 na
kołnierz mocujący 11. Należy przy tym zwrócić
uwagę, aby strzałka wskazująca kierunek
obrotu, umieszczona na tarczy garnkowej była
zgodna ze strzałką wskazującą kierunek obro-
tów na tarczy ochronnej i odsysającej 1.
Wcisnąć przycisk blokady wrzeciona 3, aby za-
blokować wrzeciono.
Nakręcić nakrętkę zaciskową 13 i dokręcić ją
kluczem widełkowym 15.
Należy zwrócić uwagę, aby kołnierz nakrętki 13
skierowany był do zewnątrz (jak ukazano na
rysunku).
f Po zakończeniu montażu diamentowej
tarczy garnkowej należy sprawdzić, czy
tarcza jest właściwie zamocowana i czy
może się swobodnie obracać. Upewnić się,
czy diamentowa tarcza garnkowa nie
zahacza o pokrywę ochronną lub o inny
element elektronarzędzia.
Wymiana diamentowej tarczy garnkowej
Przed transportem elektronarzędzia należy zde-
montować diamentową tarczę garnkową 12, aby
uniknąć jej uszkodzenia.
f Nie należy dotykać diamentowej tarczy
garnkowej przed jej ostygnięciem. Diamen-
towe tarcze garnkowe rozgrzewają się pod-
czas pracy do bardzo wysokich temperatur.
Wcisnąć przycisk blokady wrzeciona 3, aby za-
blokować wrzeciono.
f Przycisk blokady można uruchamiać
jedynie wtedy, gdy wrzeciono szlifierki jest
całkowicie nieruchome. W przeciwnym
wypadku może dojść do uszkodzenia
elektronarzędzia.
Zwolnić nakrętkę zaciskową 13 za pomocą
klucza widełkowego 15 i odkręcić nakrętkę.
Zdjąć diamentową tarczę garnkową 12.
Nakrętka szybkomocująca
Aby uprościć montaż narzędzi szlifierskich
i wyelimnować stosowanie dodatkowych narzę-
dzi (kluczy), można zamiast zwykłej nakrętki
mocującej 13 zastosować nakrętkę szybkomo-
cującą 14.
f Stosowana nakrętka szybkomocująca 14
musi być w nienagannym stanie technicz-
nym.
f Podczas mocowania, należy zwrócić uwagę,
aby ta strona szybkozaciskowej śruby mo-
cującej 14, na której znajduje się napis, nie
była skierowana w stronę tarczy garnkowej;
strzałka musi być skierowana w stronę
wskaźnika 16.
Wcisnąć przycisk blo-
kady wrzeciona 3,
aby unieruchomić
wrzeciono. Aby
dociągnąć
szybkozaciskową
śrubę mocującą,
należy mocno
przekręcić tarczę
garnkową w kierunku
zgodnym z ruchem
wskazówek zegara.
16 14
