Hrvatski | 119
Bosch Power Tools 3 609 929 B95 | (23.4.10)
Ugradnja dijamantne lončaste brusne ploče
Za obrađivani materijal odaberite prikladnu
dijamantnu lončastu brusnu ploču. Kod toga se
pridržavajte napomena za materijal na ambalaži
dijamantne lončaste brusne ploče.
Očistite brusno vreteno 10 i sve dijelove koje
treba montirati.
Stavite steznu prirubnicu 11 tako na brusno
vreteno 10 da je naslon za centriranje okrenut
prema van. Stezna prirubnica mora sjesti na
dvobrid brusnog vretena (osiguranje od
okretanja).

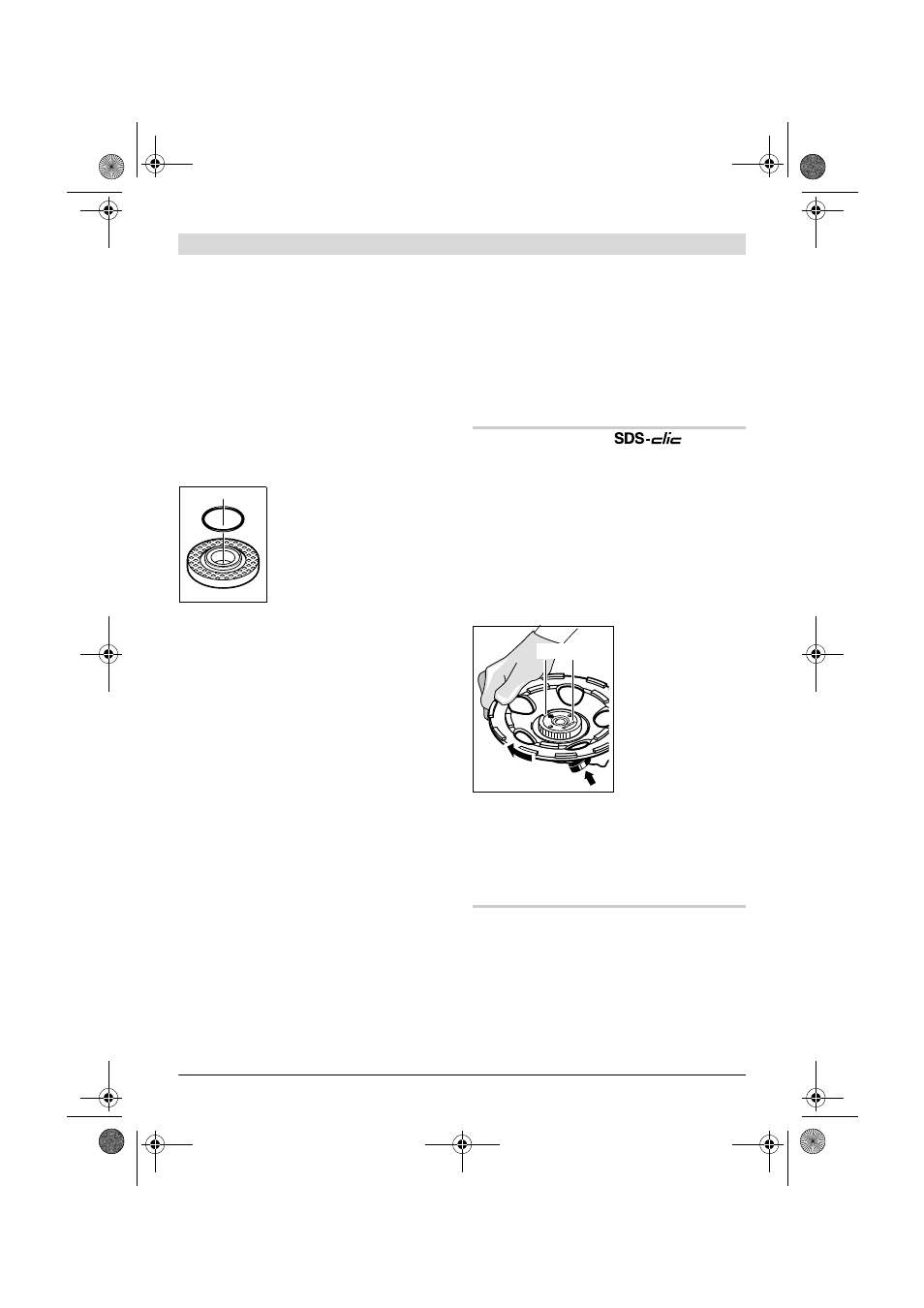

U steznoj prirubnici 11 je oko
naslona za centriranje umetnut
plastični dio (O-prsten). Ako
nedostaje O-prsten ili je
oštećen, mora se neizostavno
zamijeniti (kataloški br.
1 600 210 039), prije nego što
se montira stezna prirubnica 11.
Stavite dijamantnu lončastu brusnu ploču 12 na
steznu prirubnicu 11. Kod toga pazite da se
strelica smjera rotacije na dijamantnoj lončastoj
brusnoj ploči podudara sa strelicom smjera
rotacije na štitniku i usisnoj haubi 1.
Pritisnite tipku za blokiranje vretena 3 za utvrđi-
vanje brusnog vretena.
Navrnite steznu maticu 13 i stegnite je račvastim
ključem 15.
Pazite da naslon stezne matice 13 bude okrenut
prema van kao što je prikazano na slici.
f Nakon montaže dijamantne lončaste brusne
ploče, prije uključivanja električnog alata
provjerite da li je dijamantna lončasta
brusna ploča ispravno montirana i da li se
može slobodno okretati. Dijamantna
lončasta brusna ploča ne smije strugati po
štitniku i usisnoj haubi ili drugim dijelovima.
Zamjena dijamantne lončaste brusne ploče
Prije transporta električnog alata dijamantna
lončasta brusna ploča 12 se mora skinuti, kako
bi se izbjegla oštećenja brusne ploče.
f Ne dirajte dijamantnu lončastu brusnu
ploču prije nego što se ohladi. Dijamantne
lončaste brusne ploče se kod rada jako
zagriju.
Pritisnite tipku za blokiranje vretena 3 za utvrđi-
vanje brusnog vretena.
f Tipku za utvrđivanje vretena pritisnite samo
dok brusno vreteno miruje. Električni alat bi
se inače mogao oštetiti.
Otpustite steznu maticu 13 sa račvastim ključem
15 i odvijte steznu maticu. Skinite dijamantnu
lončastu brusnu ploču 12.
Brzostežuća matica
Za jednostavnu zamjenu brusnog alata bez
primjene daljnjeg alata, možete umjesto stezne
matice 13 primijeniti brzostežuću maticu 14.
f Koristite samo besprijekornu, neoštećenu
brzostežuću maticu 14.
f Kod navrtanja pazite da strana brzostežuće
matice 14 sa natpisom ne bude okrenuta
prema dijamantnoj lončastoj brusnoj ploči;
strelica mora biti okrenuta prema indeks
znaku 16.
Pritisnite tipku za blo-
kiranje vretena 3 za
utvrđivanje brusnog
vretena. Za stezanje
brzostežuće matice,
okrenite dijamanntu
lončastu brusnu ploču
snažno u smjeru
kazaljke na satu.
Propisno pričvršćena,
neoštećena
brzostežuća matica
može se otpustiti rukom okretanjem nareckanog
prstena u smjeru suprotnom od kazaljke na satu.
Brzostežuću maticu koja je čvrsto stegnuta ne
otpuštajte nikada kliještima, nego za to
koristite račvasti ključ 15.
Usisavanje prašine
f Prašina od materijala kao što su premazi sa
sadržajem olova, neke vrste drva, mineralnih
materijala i metala, može biti štetna za
zdravlje. Dodirivanje ili udisanje prašine
može uzrokovati alergijske reakcije i/ili
oboljenja dišnih putova korisnika električnog
alata ili osoba koje se nalaze u blizini.
16 14
