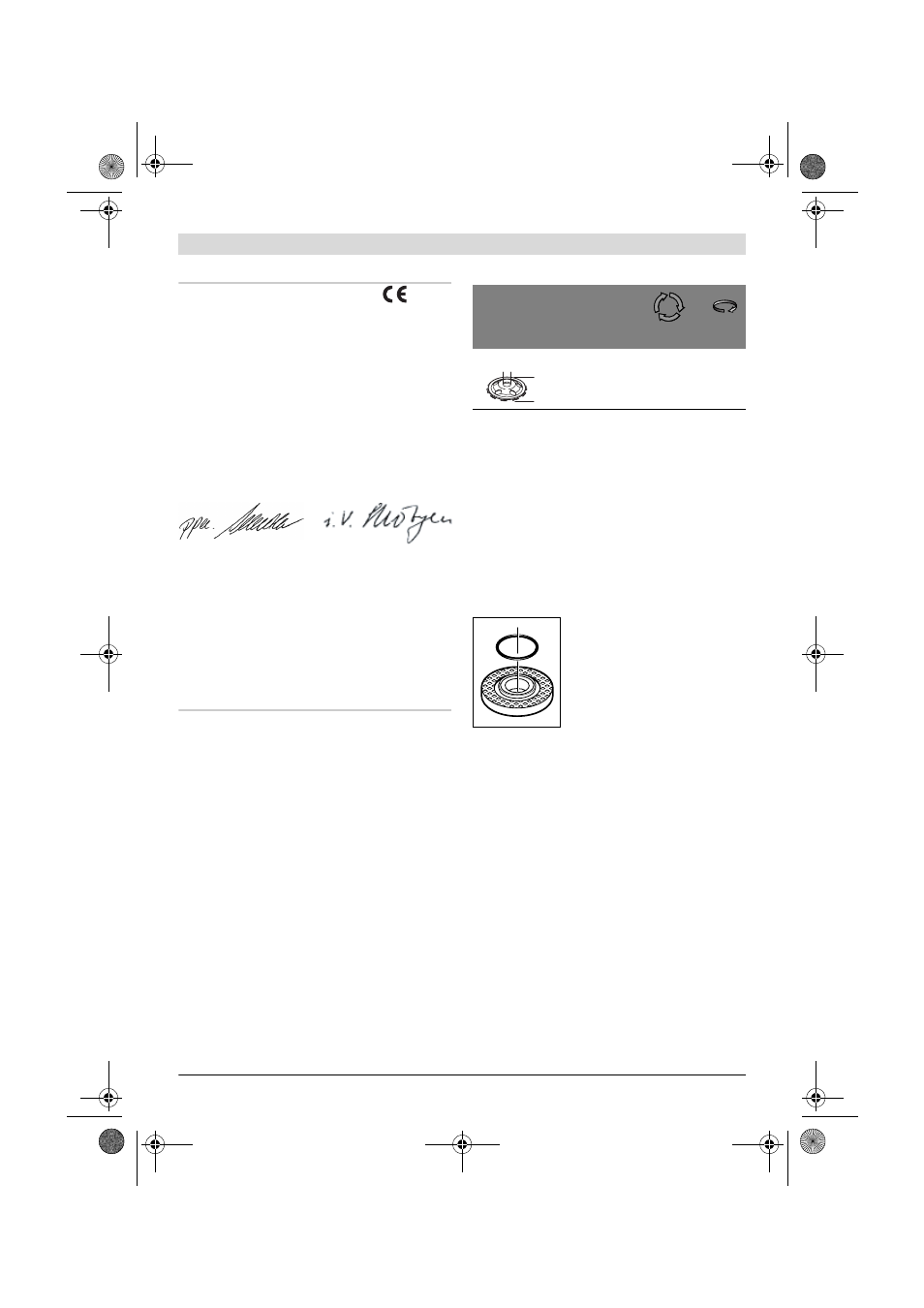

76 | Română
3 609 929 B95 | (23.4.10) Bosch Power Tools
Declaraţie de conformitate
Declarăm pe proprie răspundere că produsul
descris la paragraful
„Date tehnice“ este în con-
formitate cu următoarele standarde şi documen-
te normative: EN 60745 conform prevederilor
Directivelor 2004/108/CE, 2006/42/CE.
Documentaţie tehnică la:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
29.03.2010
Montare
f Înaintea oricăror intervenţii asupra sculei
electrice scoateţi cablul de alimentare afară
din priză.
Montarea/schimbarea discului-oală
diamantat (vezi figura A)
Dispozitive de şlefuit admise
Puteţi folosi toate discurile-oală diamantate
enumerate în prezentele instrucţiuni de folosire.
Respectaţi dimensiunile discului-oală diaman-
tat. Diametrul orificiului discului trebuie să se
potrivească cu cel al flanşei de prindere. Nu este
permisă lărgirea găurii discului-oală diamantat.
Nu folosiţi adaptoare sau reductoare.
Turaţia [rot./min] resp. viteza periferică [m/s]
admisă a discurilor-oală diamantate utilizate
trebuie cel puţin să corespundă datelor din
următorul tabel.
De aceea, respectaţi turaţia respectiv viteza
periferică admisă şi inscripţionată pe eticheta
discului-oală diamantat.
Montarea discului-oală diamantat
Selectaţi un disc-oală diamantat adecvat pentru
materialul de prelucrat. Respectaţi în acest sens
indicaţiile referitoare la materiale de pe ambala-
jul discului-oală diamantat.
Curăţaţi arborele de polizat 10 şi toate
componentele ce urmează fi montate.
Puneţi astfel flanşa de prindere 11 pe arborele
de polizat 10, încât gulerul de centrare să se afle
în exterior. Flanşa de prindere trebuie să se
fixeze pe cele două laturi plane ale arborele de
polizat (siguranţă la răsucire).
În flanşa de prindere 11, în ju-
rul gulerului de centrare, este
montată o piesă din plastic
(garnitură inelară). Dacă gar-
nitura inelară lipseşte sau
este deteriorată, ea trebuie
neapărat înlocuită (număr de
identificare 1 600 210 039),
înainte de montarea flanşei de prindere 11.
Puneţi discul-oală diamantat 12 pe flanşa de
prindere 11. Aveţi grijă ca săgeata indicatoare a
direcţiei de rotaţie de pe discul-oală diamantat
să coincidă cu săgeata indicatoare a direcţiei de
pe apărătoarea de protecţie şi de aspirare 1.
Apăsaţi tasta de blocare a arborelui 3 pentru a
fixa arborele de polizat.
Înşurubaţi piuliţa de strângere 13 şi fixaţi-o
strâns cu cheia pentru şplinturi 15.
Aveţi grijă ca gulerul piuliţei de strângere 13 să
fie îndreptat spre exterior, aşa cum este ilustrat
în figură.
f Verificaţi, după montarea discului-oală
diamantat, înainte de pornire, dacă discul-
oală diamantat este montat corect şi dacă
se poate roti liber. Asiguraţi-vă că discul-
oală diamantat nu se atinge de apărătoarea
de protecţie şi aspirare sau de alte compo-
nente ale sculei electrice.
Dr. Egbert Schneider
Senior Vice President
Engineering Dr. Eckerhard Strötgen
Head of Product
Certification
max.
[mm] [mm]
D d [rot./min] [m/s]
125 22,2 11000 80
D
d
