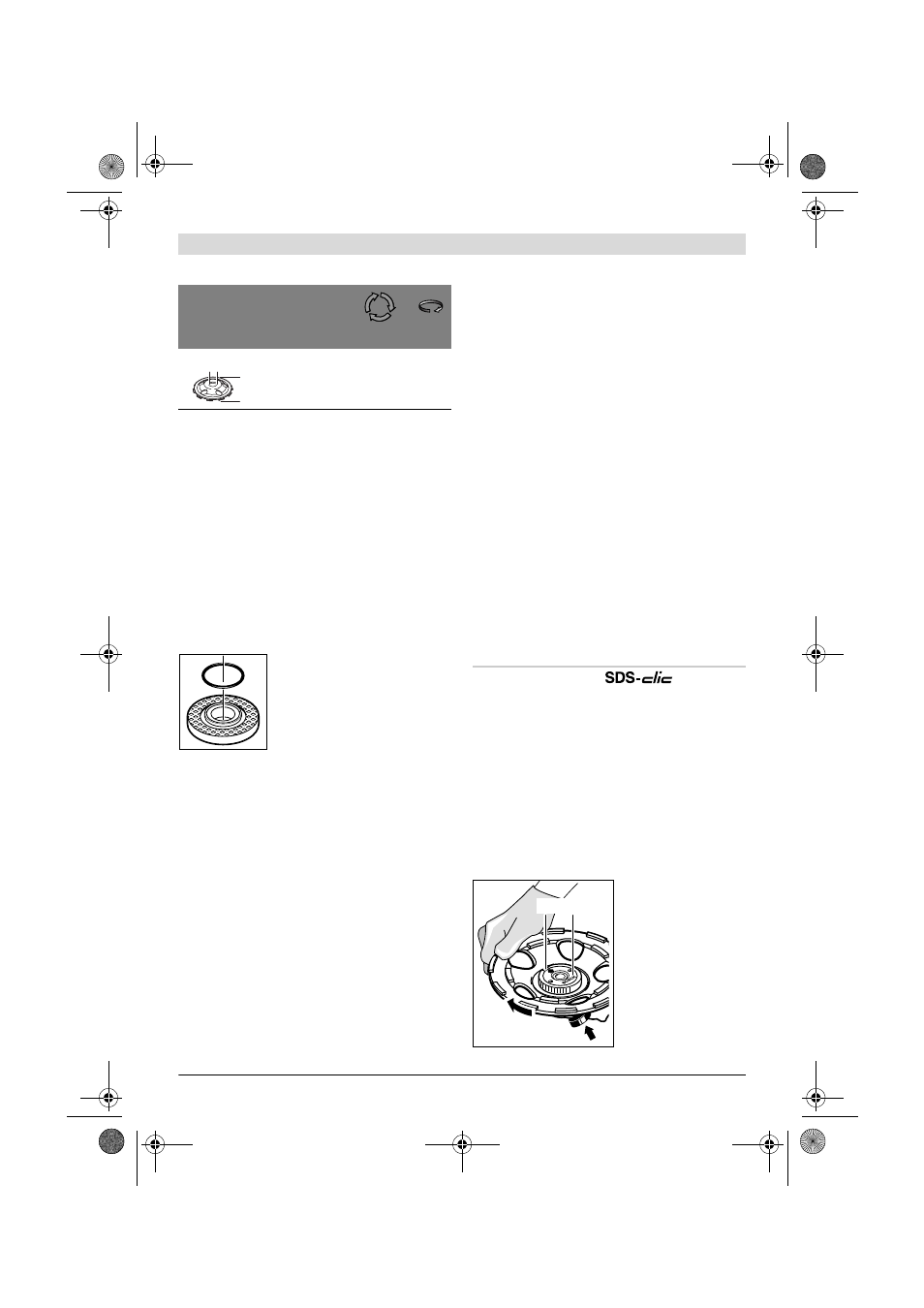

Magyar | 43
Bosch Power Tools 3 609 929 B95 | (23.4.10)
A gyémántbetétes csiszolótárcsa behelyezése
Válasszon ki a megmunkálásra kerülő anyagnak
megfelelő gyémántbetétes csiszolótárcsát.
Vegye figyelembe a gyémántbetétes csiszoló-
tárcsa csomagolásán található, a megmunká-
lásra kerülő anyagokkal kapcsolatos
tájékoztatókra.
Tisztítsa meg a 10 csiszolóorsót és valamennyi
felszerelésre kerülő alkatrészt.
Helyezze úgy fel a 11 befogókarimát a 10
csiszolóorsóra, hogy a központozó perem kívül
legyen. A felfogókarimának be kell pattannia a
csiszolóorsó kétlapú hornyába (elfordulás elleni
biztosítás).
A 11 szorítókarimába a
központozó perem körül egy
műanyag alkatrész (O-gyűrű)
található. Ha ez az O-gyűrű
hiányzik, vagy megrongáló-
dott, akkor azt okvetlenül ki
kell cserélni (megrendelési
száma: 1 600 210 039), mielőtt felszerelné a 11
szorítókarimát.
Tegye fel a 12 gyémántbetétes csiszolótárcsát a
11 szorítókarimára. Ügyeljen arra, hogy a gyé-
mántbetétes csiszolótárcsán található forgási-
rányt jelző nyíl iránya megegyezzen az 1 védő és
elszívó búrán található forgásirányt jelző nyíl
irányával.
A csiszolótengely rögzítéséhez nyomja meg a 3
tengelyrögzítő gombot.
Csavarja fel a 13 rögzítőanyát és húzza meg
szorosra a 15 körmöskulccsal.
Ügyeljen arra, hogy a 13 rögzítőanya pereme az
ábrán látható módon kifelé mutasson.
f A gyémántbetétes csiszolótárcsa felsze-
relése után a készülék bekapcsolása előtt
győződjön meg arról, hogy a gyémánt-
betétes csiszolótárcsa helyesen van fel-
szerelve és szabadon forog. Gondoskodjon
arról, hogy a gyémántbetétes csiszoló-
tárcsa ne érjen hozzá a védő és elszívó
búrához vagy más alkatrészekhez.
A gyémántbetétes csiszolótárcsa kicserélése
Az elektromos kéziszerszám szállításához sze-
relje arról a 12 gyémántbetétes csiszolótárcsát,
nehogy az megrongálódjon.
f Ne érjen hozzá a gyémántbetétes csiszoló-
tárcsához, amíg az le nem hűlt. Munka
közben a gyémántbetétes csiszolótárcsák
erősen felforrósodnak.
A csiszolótengely rögzítéséhez nyomja meg a 3
tengelyrögzítő gombot.
f A tengelyrögzítőgombot csak teljesen
nyugalmi állapotban lévő csiszolótengely
esetén szabad megnyomni! Ellenkező
esetben az elektromos kéziszerszám
megrongálódhat.
Lazítsa ki a 13 rögzítőanyát a 15 körmöskulccsal
és csavarja le a rögzítőanyát. Vegye le a 12
gyémántbetétes csiszolótárcsát.
Gyorsbefogó anya
A csiszoló szerszámok gyors cseréjéhez további
szerszámok alkalmazása nélkül a 13 befogó anya
helyett a 14 gyorsbefogó anyát is lehet
használni.
f Csak hibátlan, kifogástalan 14 gyorsbefogó
anyát használjon.
f A felcsavaráskor ügyeljen arra, hogy a 14
gyorsbefogóanyának a felirattal ellátott
oldala ne a gyémántbetétes csiszolótárcsa
felé mutasson; a nyílnak a 16 indexjelre kell
mutatnia.
A csiszolótengely
rögzítéséhez nyomja
meg a 3 tengelyrögzítő
gombot. A
gyorsbefogó anya
megszorításához
forgassa el a gyémánt-
betétes
csiszolótárcsát
erőteljesen az óra-
mutató járásával
megegyező irányban.
max.
[mm] [mm]
D d [perc -1 ] [m/s]
125 22,2 11000 80
D
d
16 14
