Slovensko | 109
Bosch Power Tools
3 609 929 B95 | (23.4.10)
Montaža
f Pred začetkom kakršnih koli del na električ-
nem orodju izvlecite omrežni vtikač iz
vtičnice.
Namestitev/zamenjava diamantnega
brusnega lonca (glejte sliko A)
Dovoljena brusilna orodja
Uporabljati smete vse diamantne brusne lonce,
ki so navedeni v tem navodilu za uporabo.
Upoštevajte dimenzije diamantnega brusnega
lonca. Premer luknje mora ustrezati prijemalni
prirobnici. Izvrtine v diamantnem brusnem
loncu ne smete razširjati. Ne uporabljajte
adapterjev ali reducirnih kosov.
Dopustno število vrtljajev [min
-1
] oz. obodna
hitrost [m/s] uporabljenih diamantnih brusnih
loncev mora najmanj ustrezati podatkom v
naslednji tabeli.
Zaradi tega upoštevajte dopustno število
vrtljajev oz. obodno hitrost, ki je navedeno na
nalepki diamantnega brusnega lonca.
Namestitev diamantnega brusnega lonca
Izberite ustrezni diamantni brusni lonec za ma-
terial, ki ga želite obdelati. Pri tem upoštevajte
navedbe o materialu, ki so navedene na emba-
laži diamantnega brusnega lonca.
Očistite brusilno vreteno 10 in vse dele, ki so
predvideni za montažo.
Prijemalno prirobnico 11 namestite tako na
brusilno vreteno 10, da je centrirni rob na
zunanji strani. Prijemalna prirobnica mora
zaskočiti na dvojnem robu brusilnega vretena
(zasučno varovalo).

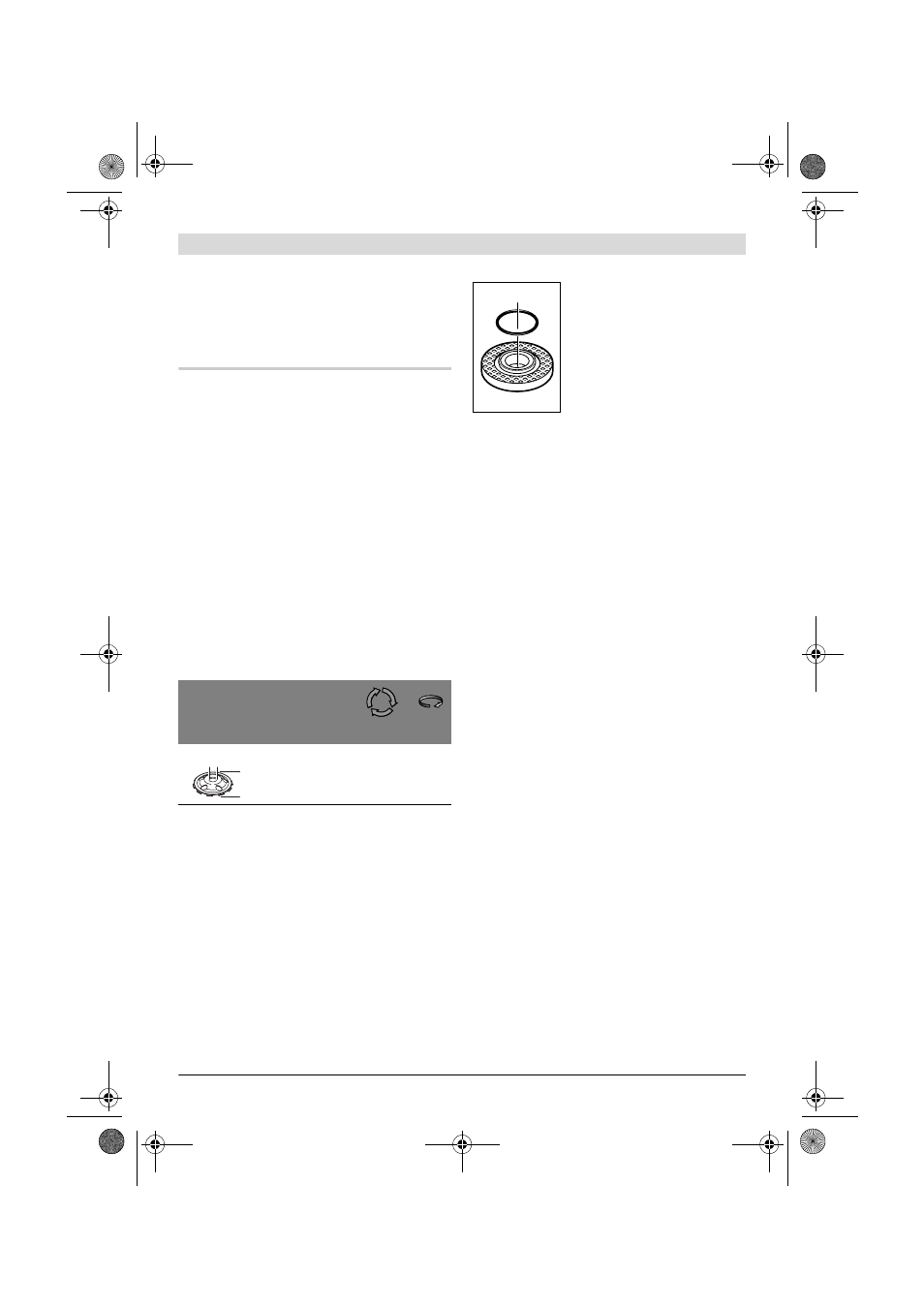

V prijemalno prirobnico 11 je
okrog centrirne vezi vstavljen
plastični del (O-prstan). Če
O-prstana ni ali je poškodo-
van, ga je treba obvezno
nadomestiti (številka artikla
1 600 210 039) in sicer še
pred vgradnjo prijemalne
prirobnice 11.
Namestite diamantni brusni lonec 12 na prije-
malno prirobnico 11. Pri tem pazite na to, da se
puščica smeri vrtenja na diamantnem brusnem
loncu sklada s puščico smeri vrtenja na zaščitno
odsesovalnem pokrovu 1.
Pritisnite aretirno tipko vretena 3 in s tem
pritrdite brusilno vreteno.
Privijte vpenjalno matico 13 in jo zategnite s
ključem za vpenjalno matico z dvema luknjama
15.
Pazite na to, da kaže rob vpenjalne matice 13 v
smeri navzven, kot je prikazano na sliki.
f Preverite po montaži diamantnega brus-
nega lonca pred vklopom, ali je diamantni
brusni lonec koretno montiran in ali se
lahko prosto vrti. Zagotovite, da se dia-
mantni brusni lonec ne dotika zaščitno
odsesovalnega pokrova ali drugih delov.
Zamenjava diamantnega brusnega lonca
Da bi preprečili poškodbe pri transportu,
morate diamantni brusni lonec 12 sneti.
f Ne dotikajte se diamantnega brusnega
lonca, dokler se ni ohladil. Diamantni brusni
lonci se pri delu močno segrejejo.
Pritisnite aretirno tipko vretena 3 in s tem
pritrdite brusilno vreteno.
f Tipko za aretiranje vretena pritiskajte samo
pri mirujočem brusilnem vretenu. V
nasprotnem primeru se lahko električno
orodje poškoduje.
Sprostite vpenjalno matico 13 s ključem 15 in jo
odvijte. Snemite diamantni brusni lonec 12.
maks.
[mm]
[mm]
D
d
[min
-1
]
[m/s]
125
22,2
11000
80
D
d
