150 | Lietuviškai
3 609 929 B95 | (23.4.10) Bosch Power Tools
Montavimas
f Prieš atliekant bet kokius elektrinio įrankio
reguliavimo ar priežiūros darbus reikia
ištraukti kištuką iš elektros tinklo lizdo.
Deimantinio lėkštinio disko įdėjimas ir
keitimas (žiūr. pav. A)
Leistini šlifavimo įrankiai
Galima naudoti visus šioje instrukcijoje nurody-
tus deimantinius lėkštinius diskus.
Atkreipkite dėmesį į deimantinių lėkštinių diskų
matmenis. Kiaurymės skersmuo turi tiksliai tikti
tvirtinamajai jungei. Deimantinio lėkštinio disko
kiaurymę didinti draudžiama. Nenaudokite
adapterių ir siaurinamųjų jungimo elementų.
Naudojamų deimantinių lėkštinių diskų leistinas
sūkių skaičius [min
-1 ] ir apskritiminis greitis
[m/s] turi būti ne mažesni už žemiau esančioje
lentelėje pateiktas vertes.
Todėl visada atkreipkite dėmesį deimantinio
lėkštinio disko etiketėje nurodytus leistinus
sūkių skaičių ir apskritiminį greitį.
Deimantinio lėkštinio disko įdėjimas
Pasirinkite apdorojamai medžiagai skirtą dei-
mantinį lėkštinį diską. Laikykitės ant deimanti-
nio lėkštinio disko pakuotės pateiktų medžiagos
nuorodų.
Nuvalykite šlifavimo suklį 10 ir visas
montuojamas dalis.
Uždėkite tvirtinamąją jungę 11 ant šlifavimo
suklio 10 taip, kad centravimo briauna būtų
išorėje. Tvirtinamoji jungė turi įsistatyti ant
šlifavimo suklio dviejų briaunų (apsauga nuo
pasisukimo).

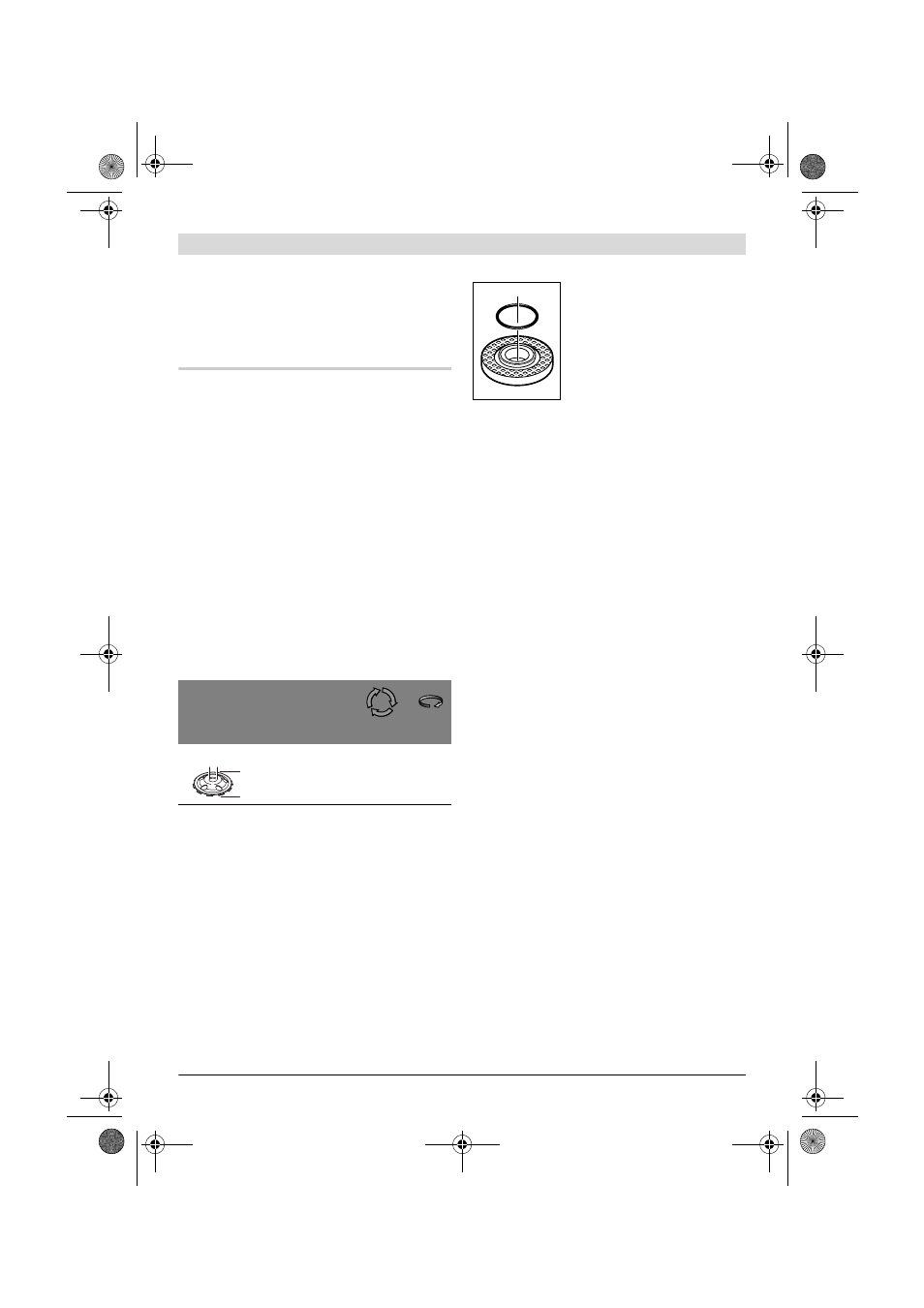

Tvirtinamojoje jungėje 11 ap-
link centravimo briauną yra
įdėtas apvalus plastikinis žie-
das. Jei apvalaus žiedo nėra
arba jis yra pažeistas, prieš
įstatant tvirtinamąją jungę 11
būtina įstatyti naują žiedą
(užsakymo Nr. 1 600 210 039).
Uždėkite deimantinį lėkštinį diską 12 ant
tvirtinamosios jungės 11. Atkreipkite dėmesį,
kad ant deimantinio lėkštinio disko esanti
sukimosi krypties rodyklė turi sutapti su
sukimosi krypties rodykle, esančia ant apsau-
ginio ir nusiurbimo gaubto 1.
Kad užfiksuotumėte šlifavimo suklį, paspauskite
suklio fiksuojamąjį klavišą 3.
Užsukite prispaudžiamąją veržlę 13 ir tvirtai
užveržkite ją rageliniu raktu 15.
Atkreipkite dėmesį, kad prispaudžiamosios
veržlės 13 briauna turi būti nukreipta į išorę,
kaip pavaizduota paveiksle.
f Įstatę deimantinį lėkštinį diską, prieš
įjungdami prietaisą patikrinkite, ar deiman-
tinis lėkštinis diskas tinkamai sumontuotas
ir ar jis gali laisvai suktis. Įsitikinkite, kad
deimantinis lėkštinis diskas nekliūva už
apsauginio ir nusiurbimo gaubto ar kitų
dalių.
Deimantinio lėkštinio disko keitimas
Norėdami elektrinį įrankį transportuoti, deiman-
tinį lėkštinį diską 12 nuimkite, kad apsaugotu-
mėte jį nuo pažeidimo.
f Nelieskite deimantinio lėkštinio disko, kol
jis neatvėso. Deimantiniai lėkštiniai diskai
dirbant labai įkaista.
Kad užfiksuotumėte šlifavimo suklį, paspauskite
suklio fiksuojamąjį klavišą 3.
f Suklio fiksuojamąjį klavišą spauskite tik
tada, kai šlifavimo suklys visiškai sustojęs.
Priešingu atveju galite pažeisti elektrinį
įrankį.
Prispaudžiamąją veržlę 13 atlaisvinkite rageliniu
raktu 15 ir ją nuimkite. Deimantinį lėkštinį diską
12 nuimkite.
maks.
[mm] [mm]
D d [min -1 ] [m/s]
125 22,2 11000 80
D
d
