9
Таблица 7. Артикулы деталей охлаждающего вентилятора
Наименование
Спр. номер Кол-во TA4207HM TA5215HM TA6307HM TA7315HM
TA8407HM
TA9415HM TA10507HM TA12608HM
Узел охлаждающего
вентилятора
1
—
1
904107
905107
906107
907107
907107
909107
910107
912107
Узел пластины защитного
ограждения вентилятора*
1
1
—
—
906519
906519
906519
909519
909519
912519
Крыльчатка вентилятора*
2
1
904517
905517
906528
907528
907528
909528
910528
910528
Крышка защитного
ограждения вентилятора *
3
1
—
—
906521
906521
906521
909521
909521
909521
Крепежный болт*
4
4
—
—
411294
411294
411294
411294
411294
411294
Установочный винт
вентилятора*
5
2
—
—
299812
299812
299812
299812
299812
299812
Болт крышки*
6
4
—
—
304519
304519
304519
304519
304519
304519
Пружинная шайба*
7
4
—
—
304602
304602
304602
304602
304602
304602
Шестигранная гайка*
8
4
—
—
901247
901247
901247
901247
901247
901247
Узел конической втулки*
2
9
1
119604
119615
—
—
—
—
—
—
Примечания к таблице 7:
1. Узел состоит из указанных ниже деталей, отмеченных знаком *.
2. Установочные винты входят в комплект поставки узла конической втулки.
ОПОРЫ ДВИГАТЕЛЯ
Узел монтажной опоры двигателя.

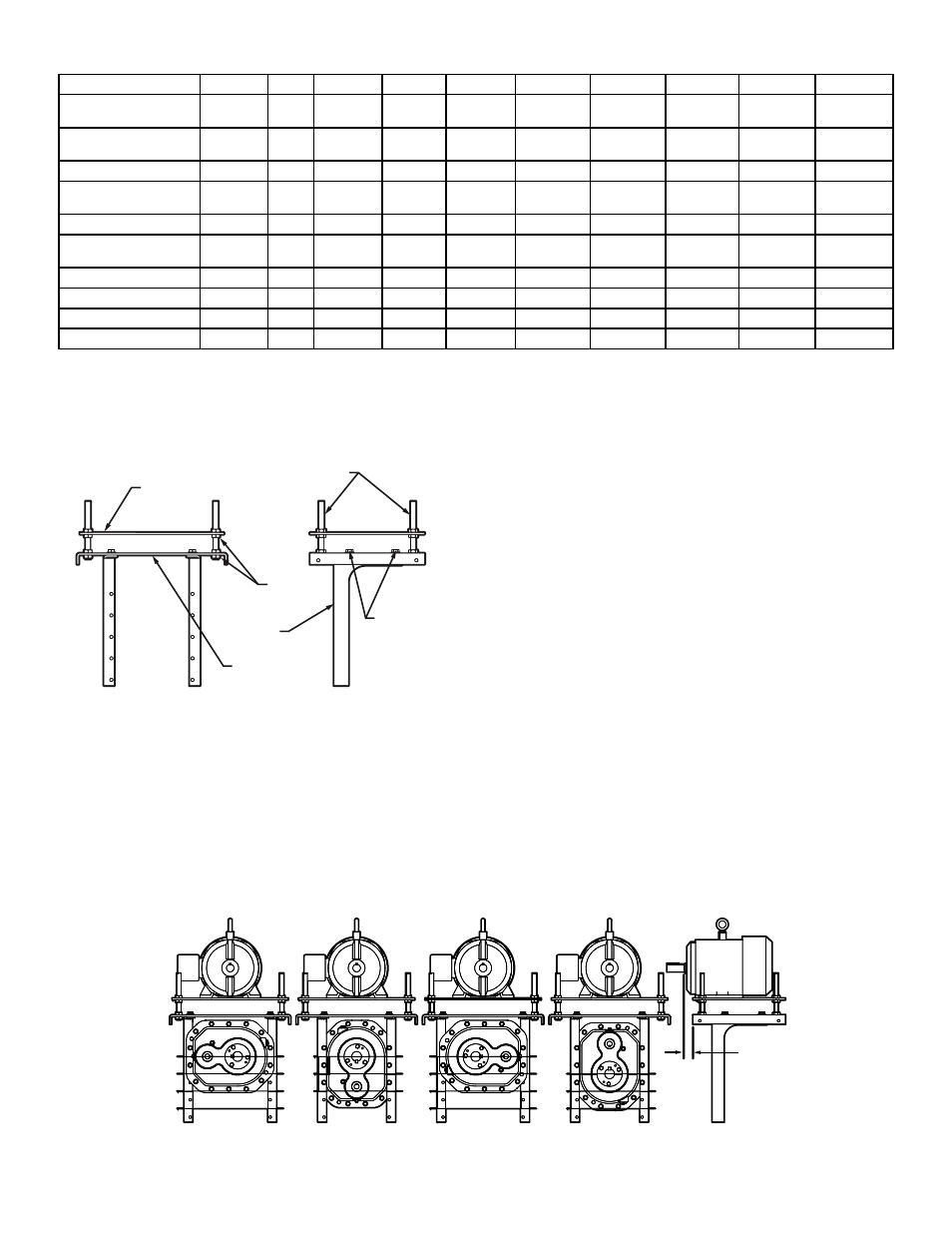

Рис. 10. Компоненты монтажной опоры двигателя
Используя крепежные элементов из комплекта поставки, соберите
вертикальные элементы (уголки для крепления редуктора) на п-образной
прямоугольной опорной плите. Обратите внимание на восемь пазов в пластине.
При необходимости установки редуктора в положениях A или C, см. рис. 10,
следует установить вертикальные элементы в наиболее дальних пазах. При
необходимости установки редуктора в положениях B или D следует прикрепить
вертикальные элементы к наиболее близким пазам. Нижняя плита может
устанавливаться вертикальными фланцами вверх или вниз (см. рис. 10). Слегка
подтяните болты, без выполнения плотного затягивания.
Зафиксируйте длинные резьбовые шпильки в четырех углах опорной пластины
при помощи зажимных гаек, по одной на каждой стороне пластины. Плотно
закрутите указанные гайки в связи с отсутствием необходимости последующей
регулировки данных гаек.
Установите по одной дополнительной зажимной гайке на каждую шпильку
и заверните приблизительно до середины шпильки. Разместите верхнюю
пластину двигателя (плоскую прямоугольную пластину с множеством отверстий)
поверх зажимных гаек. Заверните оставшиеся зажимные гайки на шпильки для
фиксации верхней пластины двигателя. В данный момент не затягивайте гайки
полностью.
Монтажная опора двигателя может быть установлена в любом из четырех
положений (A, B, C или D) и на любом из уровней (M1, M2, M3 или M4), показанных
на рис. 11. Обратите внимание на крепление вертикальных несущих элементов
монтажной опоры двигателя к стороне первичного вала редуктора при установке в
положениях B или D.
Установка монтажной опоры двигателя:
ВНИМАНИЕ: Для предотвращения непреднамеренного запуска привода
отключите и установите предупредительную табличку или опломбируйте
источник питания перед производством дальнейших работ. Снимите
все внешние нагрузки с привода до начала демонтажа или сервисного
обслуживания привода или принадлежностей. Невыполнение данного
требования может привести к травмам персонала.
Выверните четыре или шесть (по мере необходимости) корпусных болтов из
редуктора. Разместите монтажную опору в требуемое положение и вставьте болты
через вертикальные несущие элементы опоры двигателя и корпуса редуктора.
В случае установки редуктора на валу в положениях A или C промежуточная
пластина моментного рычага должна закрепляться между корпусом редуктора
и вертикальным элементом опоры двигателя. Затяните болты с крутящими
усилиями, указанными в таблице 11. Установите двигатель на верхнюю плиту и
плотно затяните болтовые соединения. Установите шкивы двигателя и редуктора
максимально близко к корпусам двигателя и редуктора. Выверните болты нижней
плиты и продвиньте двигатель и опорную плиту для точного выравнивания
шкивов двигателя и редуктора. Плотно затяните болты нижней плиты. Установите
требуемое количество клиновых ремней с последующим натягиванием
посредством попеременного закручивания зажимных гаек на четырех
регулировочных шпильках в монтажной опоре двигателя. Проверьте плотность
затягивания всех болтов. Убедитесь в надлежащей соосности клиноременной
передачи перед задействованием редуктора.
Рис. 11. Положения установки двигателя
M1
M2
M3
M4
M1
M2
M3
M1
M2
M3
M4
M1
M2
M3
“A”
ПОЗИЦИЯ
ПОЗИЦИЯ
ПОЗИЦИЯ
A
B
C
ПОЗИЦИЯ D ТИПОВОЙ ВИД СБОКУ
ВЕРХНЯЯ
ПЛАСТИНА
КОНТР-
ГАЙКИ
ВЕРТ ИКАЛЬНЫЕ
НЕСУЩИЕ
ЭЛЕМЕНТЫ
НИЖНЯЯ
ПЛАСТИНА
БОЛТЫ
НИЖНЕЙ
ПЛАСТИНЫ
РЕГУЛИРОВОЧНЫЕ
ШПИЛЬКИ
