1

МОНТАЖ

1. Для подъема редуктора используйте специальный кронштейн.

2. Определите рабочие положения редуктора. (См. рис. 1). Обратите

внимание на поставку редуктора с 6 шт. пробками: 4 шт. по сторонам

для горизонтальных установок и по 1 шт. на каждой стороне

для вертикальных установок. Данные пробки располагаются

относительно рабочих положений указанным ниже образом:

Горизонтальные установки – установите магнитную пробку

сливного отверстия в ближайшее к нижней части редуктора

отверстие. Выбросьте ленту, закрывавшую пробки фильтра/

выпускного воздушного отверстия на время транспортировки

и установите пробку в самое верхнее отверстие. Нижняя из 2-х

оставшихся пробок на боковых сторонах редуктора находится на

отметке минимального уровня масла.

Вертикальные установки – установите фильтр/воздушную

сбросную пробку в отверстие на верхней поверхности

смонтированного корпуса редуктора. В случае ограниченного

пространства на верхней поверхности установите воздушный

сбросной клапан в наивысшем отверстии в боковой части

редуктора согласно рис. 1. Установите пробку в отверстие на

нижней поверхности редуктора. Не используйте данное отверстие

для установки магнитной сливной пробки. Касательно оставшихся

отверстиях на боковых сторонах редуктора - установите пробку

в верхней половине корпуса в качестве контрольной пробки

минимального уровня.

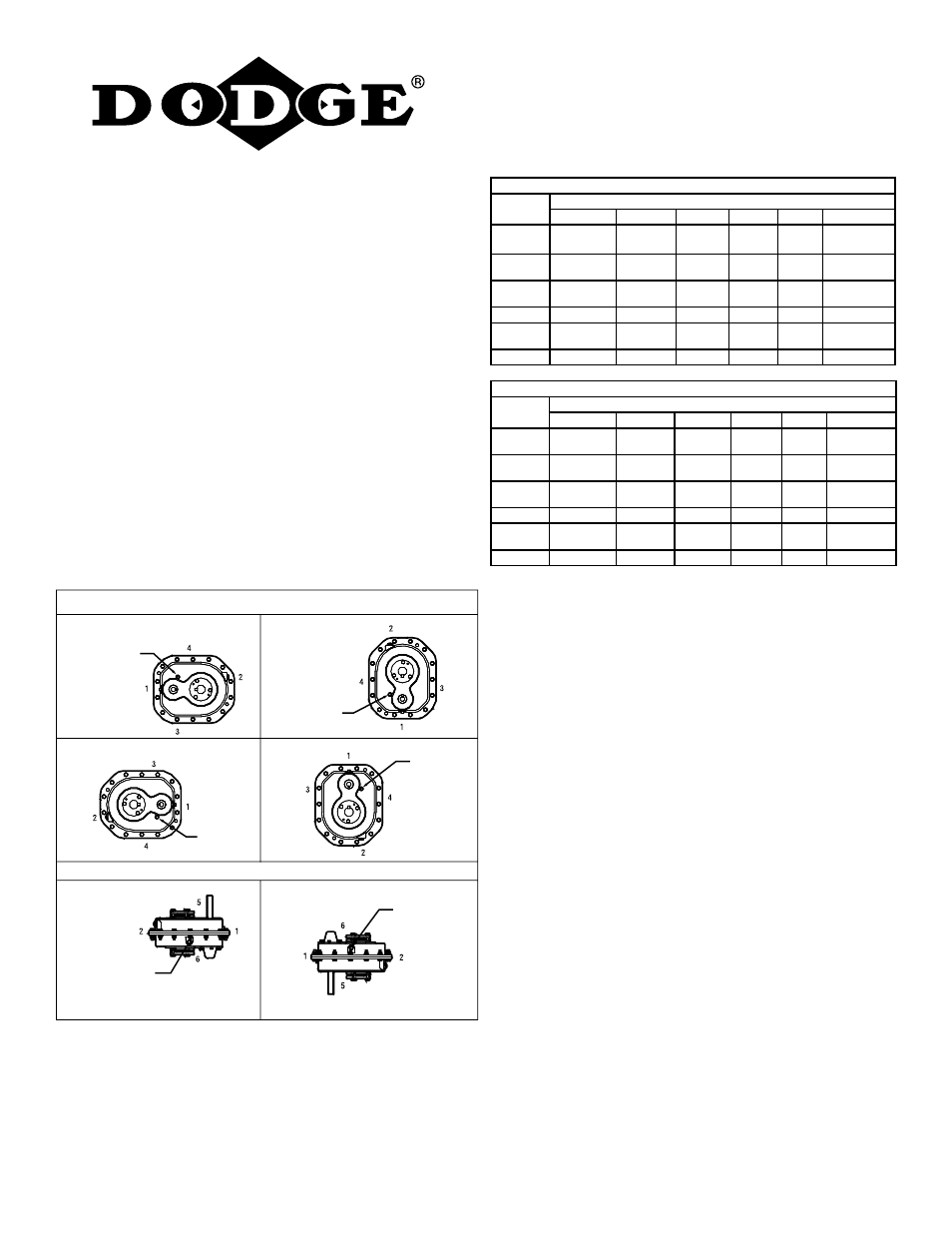

Рис. 1. Монтажные положения

ВНИМАНИЕ: В связи с опасностью для людей или имущества аварий, вызванных некорректным использованием изделий,

необходимо придерживаться указанных ниже методов эксплуатации. Изделия должны использоваться в соответствии с

технической информацией, приведенной в каталоге. Необходимо использовать надлежащие методики монтажа, технического

обслуживания и эксплуатации. Необходимо следовать инструкциям, содержащимся в руководствах. Должны проводиться

осмотры, необходимые для обеспечения безопасной эксплуатации в существующих условиях работы. Должны быть установлены

надлежащие и являющиеся целесообразными или рекомендованными согласно нормативам по технике безопасности ограждения

и другие соответствующие защитные средства, не входящие в объем поставки и сферу ответственности компании Baldor Electric.

Настоящее устройство и относящееся к ней оборудование должны устанавливаться и обслуживаться квалифицированным

персоналом, который знаком с конструкцией и работой всего оборудования системы и сопряженными с ней потенциальными

опасностями. При наличии опасности для людей или имущества, за выходным валом редуктора конструкцией установки должно

быть предусмотрено замково-стопорное устройство.

DODGE® TORQUE-ARM II

TM

редукторы скорости с метрическими размерами

Передаточные отношения 5, 9, 15, 25 и 40: 1

Следует внимательно ознакомиться с данными указаниями перед началом

работ по монтажу или эксплуатации.

Частота вращения выходного вала более 15 об/мин.

Монтажное

положение

Положения выпускных отверстий и пробок

1

2

3

4

5

6

Позиция A

Уровнемер

Пробка

Слив

Сброс

воздуха

Пробка

Пробка

Позиция B

Слив

Сброс

воздуха

Уровнемер Пробка

Пробка

Пробка

Позиция C

Пробка

Уровнемер

Сброс

воздуха

Слив

Пробка

Пробка

Позиция D Сброс воздуха

Слив

Уровнемер Пробка

Пробка

Пробка

Позиция E

Уровнемер

Пробка

Пробка

Слив

Сброс

воздуха

Пробка

Позиция F

Пробка

Слив

Уровнемер Пробка

Пробка Сброс воздуха

Частота вращения 15 об/мин и менее*

Монтажное

положение

Положения выпускных отверстий и пробок

1

2

3

4

5

6

Позиция A

Пробка

Уровнемер

Слив

Сброс

воздуха

Пробка

Пробка

Позиция B

Слив

Сброс

воздуха

Пробка

Уровнемер Пробка

Пробка

Позиция C

Уровнемер

Пробка

Сброс

воздуха

Слив

Пробка

Пробка

Позиция D Сброс воздуха

Слив

Уровнемер

Пробка

Пробка

Пробка

Позиция E

Уровнемер

Пробка

Пробка

Слив

Сброс

воздуха

Пробка

Позиция F

Пробка

Слив

Уровнемер

Пробка

Пробка Сброс воздуха

* при скорости выходного вала менее 15 об/мин. уровень

масла должен быть отрегулирован для достижения наивысшей

контрольной пробки уровня. В случае отличия положения редуктора

от показанного на рис. 1 может потребоваться большее или меньшее

количество масла. Обратитесь за разъяснениями к местному

уполномоченному торговому представителю компании Dodge.
Рабочее положение редуктора при горизонтальной установке

не ограничивается четырьмя позициями, показанными на рис. 1.

Однако, в случае отклонения рабочего положения на более 20º от

позиций B и D или на более 5º от позиций A и C в любом направлении

по схеме, теряется возможность безопасного использования

контрольной пробки уровня масла, за исключением периодов

проверок, во время которых предотвращающий опрокидывание упор

отсоединяется с поворачиванием редуктора на угол в пределах 20º

- для позиций A и C или 5º - для позиций B и D из указанных на рис.

1. Из-за множества возможных положений воздушного сбросного

клапана редуктора может начаться протечка с последующей

необходимостью или желательностью принятия специальных мер с

использованием смазочных отверстий, имеющихся в конструкции

устройства наряду с прочими требуемыми стандартными трубными

соединениями, смотровыми трубками и указателями уровня масла.
3. Закрепите редуктор на ведомом валу указанным ниже образом.

ВНИМАНИЕ: Для предотвращения непреднамеренного запуска

привода отключите и установите предупредительную табличку

или опломбируйте источник питания перед производством

дальнейших работ. Снимите все внешние нагрузки с привода

до начала демонтажа или сервисного обслуживания привода

или принадлежностей. Невыполнение данного требования

может привести к травмам персонала.
Для редуктора с коническими втулками выполните указанные

ниже действия: закрепите редуктор на ведомом валу согласно

указаниям раздела "Монтаж втулок моментного рычага Torque-Arm II"

настоящего руководства.

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

ВЕРТИКАЛЬНАЯ УСТАНОВКА

ПОЗИЦИЯ A

5 (БЛИЗК.)

6 (ДАЛЬН.)

5 (БЛИЗК.)

6 (ДАЛЬН.)

5 (БЛИЗК.)

6 (ДАЛЬН.)

5 (БЛИЗК.)

6 (ДАЛЬН.)

4 (БЛИЗК.)

5 (ДАЛЬН.)

4 (БЛИЗК.)

5 (ДАЛЬН.)

ПОЗИЦИЯ B

ПОЗИЦИЯ D

ПОЗИЦИЯ C

ПОЗИЦИЯ E

ПОЗИЦИЯ F
