Инструкция по эксплуатации Baldor DODGE TORQUE-ARM II редукторы скорости с метрическими размерами Передаточные отношения 5, 9, 15, 2
Страница 3
3

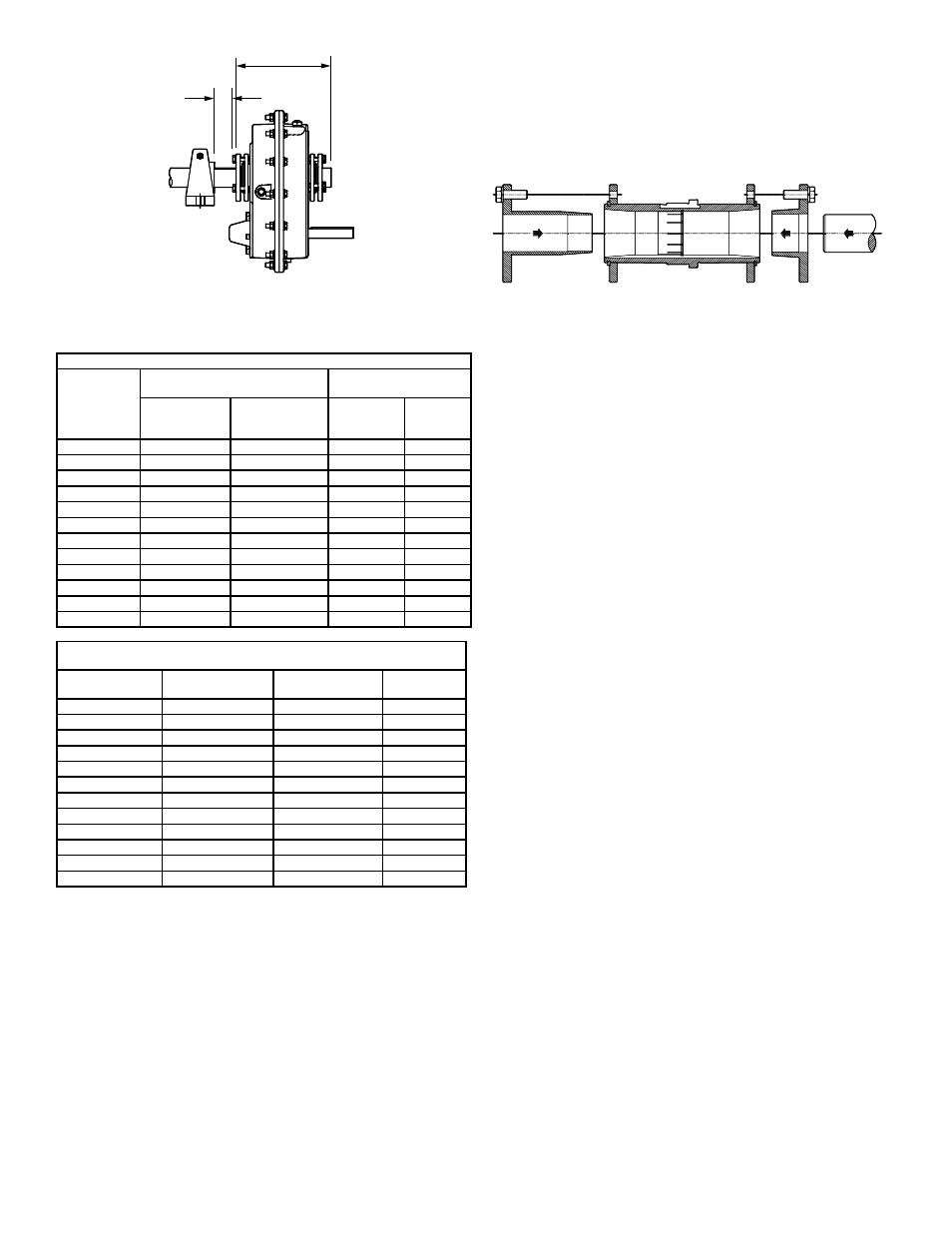

Рис. 5. Минимальные рекомендуемые размеры
Таблица 1: Минимальные монтажные расстояния и
крутящие усилия для болтов
Минимальная требуемая длина вала
Размер
редуктора
Коническое проходное
отверстие
Цилиндрическое
проходное отверстие
Вал
стандартной
длины
Укороченный
вал
Две
манжеты
Одна
манжета
TA0107LM
173
110
150
131
TA1107HM
177
113
148
129
TA2115HM
198
122
165
146
TA3203HM
219
139
193
167
TA4207HM
227
144
204
172
TA5215HM
263
162
228
196
TA6307HM
275
171
239
207
TA7315HM
301
194
270
232
TA8407HM
326
206
294
256
TA9415HM
325
217
311
270
TA10507HM
393
246
355
299
TA12608HM
465
295
425
346
Информация о винтовых соединения втулки и минимальном
просвете для демонтажа
Размер
редуктора
Размер крепежа
Крутящее
усилие, (Н.м)
A
TA0107LM
M8 1,25
23-27
30
TA1107HM
M8 1,25
23-27
30
TA2115HM
M10 1,5
23-27
36
TA3203HM
M10 1,5
23-27
36
TA4207HM
M10 1,5
31-35
36
TA5215HM
M12 1,75
90-105
48
TA6307HM
M12 1,75
90-105
48
TA7315HM
M12 1,75
90-105
53
TA8407HM
M12 1,75
90-105
53
TA9415HM
M16 2
100-115
60
TA10507HM
M16 2
100-115
60
TA12608HM
M16 2
100-115
60
2. Длинная втулка предназначена для установки на боковой
части редуктора противоположно ведомому оборудованию,
см. рис. 6. При условии надлежащей установки длинная втулка
обеспечивает захват не проходящего через редуктор конца вала
пользовательского оборудования. При нормальных условиях
монтаж редуктора обеспечивает выступание первичного
вала в боковой части редуктора, противоположной ведомому
оборудованию. Однако, конструкция редуктора позволяет
установку редуктора в противоположном направлении.
3. Установите клиновой разжим конической втулки в осевое
отверстие редуктор со стороны предполагаемого монтажа
длинной втулки. При монтаже клинового разжима конической
втулки в ступице редуктора сначала установите фланцевый конец
с направлением тонкого конуса наружу к длинной втулке, см.
рис. 6. Надлежащий монтаж клинового разжима подтверждается
защелкиванием в ступице редуктора.
Рис. 6. Узел втулки для коротких валов и ступицы
выходного вала
4. Выровняйте шпоночные канавки клинового разжима конической
втулки и ступицы редуктора. Шпоночная канавка клинового
разжима имеет слегка большую ширину по сравнению со
шпоночной канавкой в ступице редуктора для упрощения установки.
5. Установите одну подкладочную пластину втулки на стороне ступицы
и зафиксируйте при помощи поставляемого стопорного кольца.
Повторите указанные действия на другой стороне.
6. Разместите короткую втулку фланцевой стороной вперед на
ведомом валу согласно размеру A, см. таблицу 1. Данное действие
позволит закрутить болты во втулку для облегчения будущего
демонтажа втулки и редуктора.
7. Вставьте шпонку выходного вала в вал и втулку. Для упрощения
установки проверните ведомый вал до расположения шпоночной
канавки в верхней части.
8. Закрепите редуктор на ведомом валу и отцентруйте шпонку
вала по шпоночной канавке ступицы редуктора. Сохраняйте
рекомендованное минимальное расстояние A от подшипника вала.
9. Вставьте болты с установленными шайбами в ненарезанные
отверстия фланца втулки и отцентруйте по резьбовым отверстиям
подкладочной пластины втулки. При необходимости проверните
подкладочную пластину втулки для выравнивания с болтами. Слегка
затяните винты. При необходимости расположения редуктора на
расстоянии меньше размера A установите винты с установленными
шайбами в ненарезанные отверстия втулок перед позиционированием
редуктора, убедившись в сохранении минимального расстояния
3,0 мм между головками винтов и подшипником.
10. Разместите длинную втулку в требуемое положение на валу
и выровняйте шпоночную канавку втулки со шпонкой вала.
Проявляйте осторожность при установке длинной втулки по
ранее смонтированному клиновому разжиму конической втулки.
Выровняйте ненарезанные отверстия втулки по резьбовым
отверстиям подкладочной пластины втулки. При необходимости
проверните подкладочную пластину втулки для выравнивания
с болтами. Вставьте болты втулки с установленными шайбами в
ненарезанные отверстия втулки. Слегка затяните винты.
11. Попеременно и равномерно затяните винты в ближайшей к
оборудованию втулке с рекомендованными крутящими усилиями,
см. таблицу 1. Повторите действия на наружной втулке.
Монтаж редуктора с цилиндрическим проходным
отверстием
1. Установите редуктор на ведомый вал максимально близко к
оборудованию.
2. Необходимость в прохождении вала через всю длину проходного
отверстия отсутствует. Минимальные длины вала указаны в
таблице 1. Предпочтительным является использование обеих
удерживающих манжет; однако, если длина вала не позволяет, то
одной манжеты достаточно для блокирования редуктора на валу.
3. Затяните установочные винты на удерживающих манжетах. Если
наружная удерживающая манжета не используется, то необходимо
снять данную манжету с редуктора для предотвращения случаев
смещения манжеты с требуемого положения и последующего
заклинивания редуктора.
A
МИНИМАЛЬНАЯ
ДЛИНА ВАЛА
