7
ОГРАНИЧИТЕЛИ ОБРАТНОГО ХОДА
ВНИМАНИЕ: Для предотвращения непреднамеренного запуска
привода отключите и установите предупредительную табличку
или опломбируйте источник питания перед производством
дальнейших работ. Снимите все внешние нагрузки с привода до
начала демонтажа или сервисного обслуживания компонентов
привода или приспособлений. Невыполнение данного
требования может привести к травмам персонала.
1. Снимите крышку вала ограничителя обратного хода и прокладку,
см. рис. 9. Повторное использование данных компонентов не
разрешается. Данная крышка расположена прямо напротив
выступающего конца входного вала.
2. Очистите поверхность редуктора для удаления любого прокладочного
материала или загрязнений с крепежной поверхности крышки.
Следует уделить внимание недопущению проникновения загрязнений
внутрь редуктора или ограничителя обратного хода во время
монтажа/сервисного обслуживания ограничителя.
3. Разместите редуктор по направлению к стороне, с которой была
снята пластина. Внимательно определите требуемое направление
свободного вращения. Определение направления вращения
является важным этапом из-за сложности изменения направления
после монтажа ограничителя обратного хода: необходимо
демонтировать, перевернуть и повторно установить ограничитель.
4. Стрелка на внутреннем кольце ограничителя хода должна совпадать
с направлением свободного вращения вала. Обратите внимание
на изменение направления стрелки после переворачивания
ограничителя обратного хода. Вал будет вращаться в направлении,
указанном стрелкой на ограничителе обратного хода.
5. Установите сначала промежуточное кольцо, в случае наличия
токового в комплекте ограничителя обратного хода, на вал рядом с
внутренним кольцом подшипника.
6. Установите внутреннее кольцо ограничителя обратного хода и
упорную коробку на вал. ЗАПРЕЩАЕТСЯ в данный момент снимать
коробку с внутреннего кольца или транспортировочную обвязку
с упорного комплекта. Вставьте шпонку в канавку внутреннего
кольца и сопрягаемого вала. Данные детали должны легко пройти в
вал, допускается нанесение небольшого слоя масла. Запрещается
использовать молоток при монтаже в связи с опасностью
повреждения вала и/или ограничителя обратного хода. Вдвиньте
внутреннее кольцо в промежуточное кольцо или заплечик вала и
установите стопорное кольцо в канавку на валу. Используйте только
поставляемую в комплекте шпонку, специально изготовленную для
каждого отдельного ограничителя обратного хода.
7. Нанесите тонкий слой силиконового герметика холодного
отверждения на сопрягаемую поверхность редуктора для
установки наружного кольца (идентично участку нанесения
покрытия). Убедитесь в нанесении герметика вокруг крепежных
отверстий для предотвращения протечек. Не допускайте
проникновения избыточного количества силикона в редуктор или
попадания на другие детали.
8. Установите наружное кольцо, слегка проворачивая в
противоположном вращению вала направлении и нажимая. Не
прилагайте значительных усилий при установке наружного кольца
во избежание повреждения ограничителя обратного хода. После
размещения наружного кольца в упорный комплект, разрежьте и
снимите транспортировочную обвязку, контролируя нахождение
наружного кольца на упорах. Наружное кольцо должно легко
вдвинуться в требуемое положение с небольшим проворачиванием.
Тонкий слой масла по внутреннему диаметру кольца облегчит
установку.
9. Выровняйте крепежные отверстия наружного кольца с
сопрягаемыми отверстиями редуктора. Используйте только
крепежные элементы и стопорные шайбы марки 5 из комплекта
поставки. Затяните крепежные элементы поочередно согласно
данным таблицы 5.
Таблица 5. Значения крутящего усилия для
затягивания крепежных элементов ограничителя
обратного хода
Размер редуктора Размер крепежа Крутящее усилие, Н.м
TA0107LM ¼–20×2–1/4" 9-12
TA1107HM ¼–20×2–1/4" 9-12
TA2115HM ¼–20×2–1/4" 9-12
TA3203HM ¼–20×2–1/4" 9-12
TA4207HM ¼–20×2–1/4" 9-12
TA5215HM 5/16–18×2–1/2" 20-23
TA6307HM 5/16–18×2–3/4" 20-23
TA7315HM 3/8–16×3–1/2" 36-41
TA8407HM 5/16–18×2–3/4" 20-23
TA9415HM 3/8–16×3–1/2" 36-41
TA10507HM 3/8–16×3–1/2" 36-41
TA12608HM 3/8–16×4" 36-41

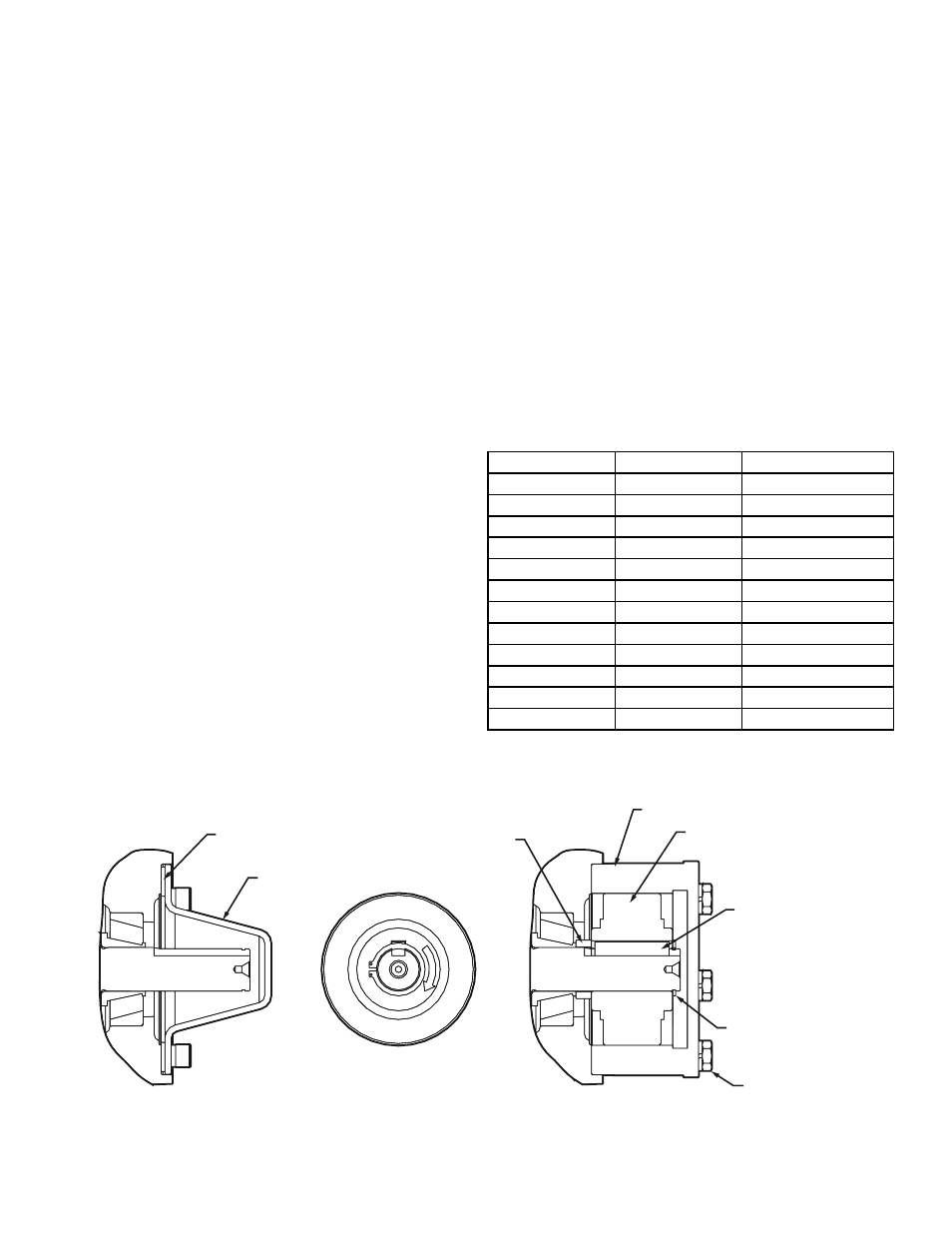

Рис. 7. Узел ограничителя обратного хода
ПРОКЛАДКА КРЫШКИ
ВАЛА ОГРАНИЧИТЕЛЯ
ОБРАТНОГО ХОДА
РЕДУКТОР БЕЗ УСТАНОВЛЕННОГО
ОГРАНИЧИТЕЛЯ ОБРАТНОГО ХОДА
ПРОСТАВКА
(В СООТВЕТСТВУЮЩИХ
СЛУЧАЯХ)
НАРУЖНОЕ КОЛЬЦО
ВНУТРЕННЕЕ КОЛЬЦО
ШПОНКА
ОГРАНИЧИТЕЛЯ
ОБРАТНОГО ХОДА
ФИКСИРУЮЩЕЕ
КОЛЬЦО
КРЕПЕЖНЫЕ
ЭЛЕМЕНТЫ
ОГРАНИЧИТЕЛЯ
ОБРАТНОГО
ХОДА
РЕДУКТОР С УСТАНОВЛЕННЫМ
ОГРАНИЧИТЕЛЕМ ОБРАТНОГО ХОДА
КРЫШКА ВАЛА ОГРАНИЧИТЕЛЯ
ОБРАТНОГО ХОДА
СТРЕЛКА НА СТУПИЦЕ
УСТАНОВЛЕННОГО
ОГРАНИЧИТЕЛЯ ОБРАТНОГО
ХОДА ДОЛЖНА СОВПАДАТЬ С
ТРЕБУЕМЫМ НАПРАВЛЕНИЕМ
ВРАЩЕНИЯ ВАЛА
