112
Установка катушки зажигания
ПРИМЕЧАНИЕ: Прежде чем установить ка-
тушку на свечу зажигания, нанесите смазку
в соответствии с указаниями, приведёнными
в параграфе «НАНЕСЕНИЕ СМАЗКИ НА КА-
ТУШКУ ЗАЖИГАНИЯ».
1. Установите катушку зажигания в отвер-
стие головки цилиндра.
2. Нажав на катушку зажигания вниз, надёж-
но установите её на свечу зажигания.
3. Убедитесь в плотной посадке резинового
уплотнителя на верхней поверхности кла-
панной крышки двигателя.

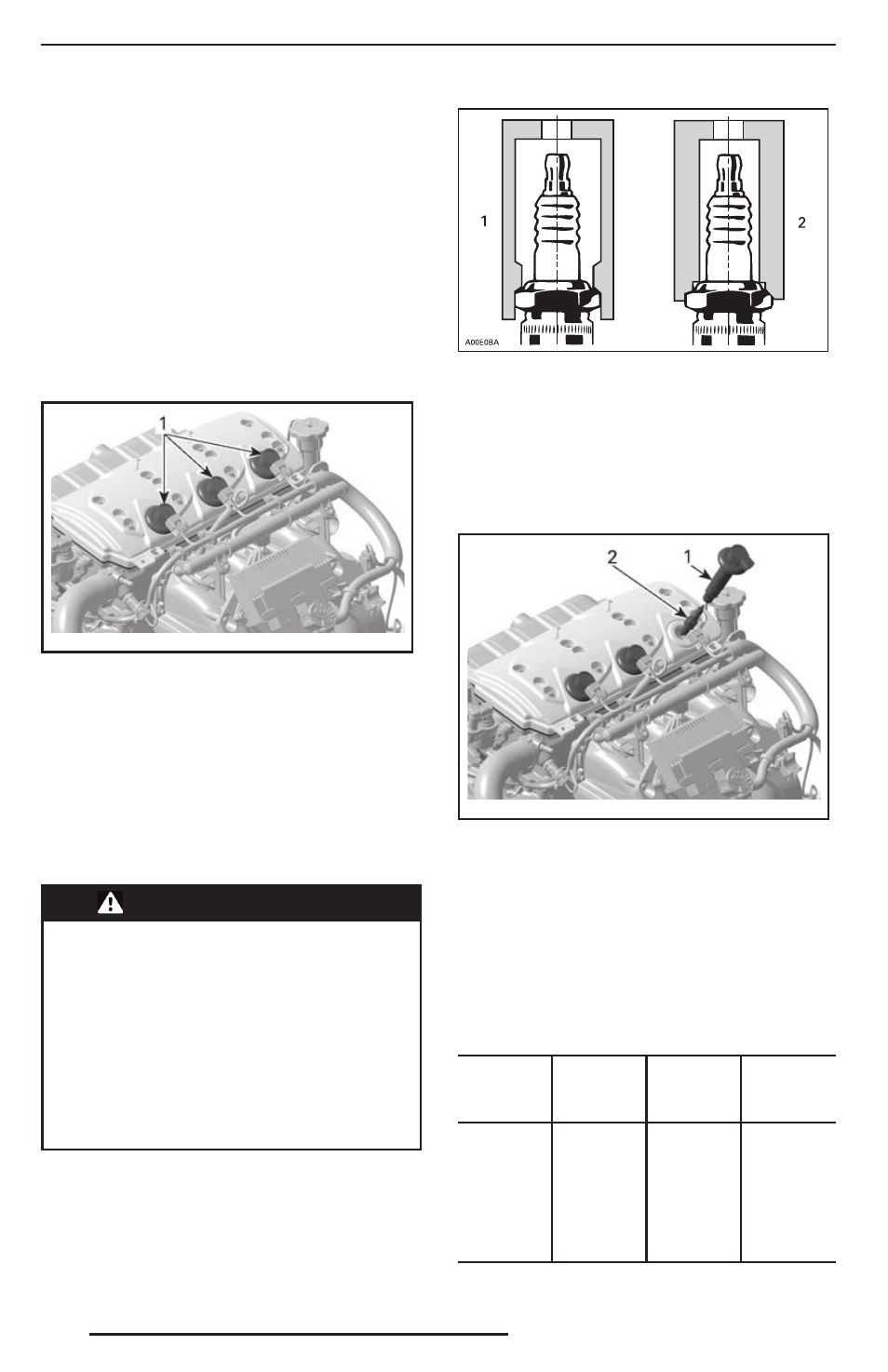

sm r2009 -032 -004_a
ТИПОВОЙ ВАРИАНТ
1. Уплотнение правильно установлено
Свечи зажигания
Снятие свечи зажигания
1. Поднимите сиденье.
2. Отсоедините электрический разъём ка-
тушки зажигания.
3. Снимите катушку зажигания. См. пара-
граф «СНЯТИЕ КАТУШКИ ЗАЖИГАНИЯ».
ПРЕДОСТЕРЕЖЕНИЕ
Не снимайте катушку со свечи за-
жигания, предварительно не от-
соединив её от жгута проводов.
В моторном отсеке гидроцикла
могут находиться легковоспла-
меняемые пары. Если колпачок
шнура безопасности (ключ DESS)
установлен на вык лючателе, в
катушке свечи зажигания может
образоваться искра, которая мо-
жет стать причиной взрыва.
4. С помощью свечного ключа ослабьте за-
тяжку свечи зажигания.
1. Разрешённый к использованию ключ
2. Не разрешённый к использованию ключ
5. С помощью сжатого воздуха очистите све-
чу зажигания и прилегающие к ней поверх-
ности головки цилиндра.
6. Выверните свечу зажигания и извлеките
её из свечного колодца с помощью катуш-
ки зажигания.
sm r2009 -032 -003_a
1. Катушка зажигания
2. Свеча зажигания
Установка свечи зажигания
Прежде чем приступить к установке, убеди-
тесь, что сопрягаемые поверхности головки
цилиндра и свечи зажигания не загрязнены.
1. Используя специальный щуп, установите
межэлектродный зазор свечи зажигания в
соответствии с данными, приведёнными в
расположенной ниже таблице.
ДВИГА-
ТЕЛЬ
СВЕЧА
ЗАЖИГА-
НИЯ
МОМЕНТ
ЗАТЯЖ-
КИ, Н•м
ЗАЗОР,
мм
1503
NGK
DCPR8E
Затяжка
от руки с
последую-
щим до-
воротом
ключом
на ¼ обо-
рота
0,75
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
