106

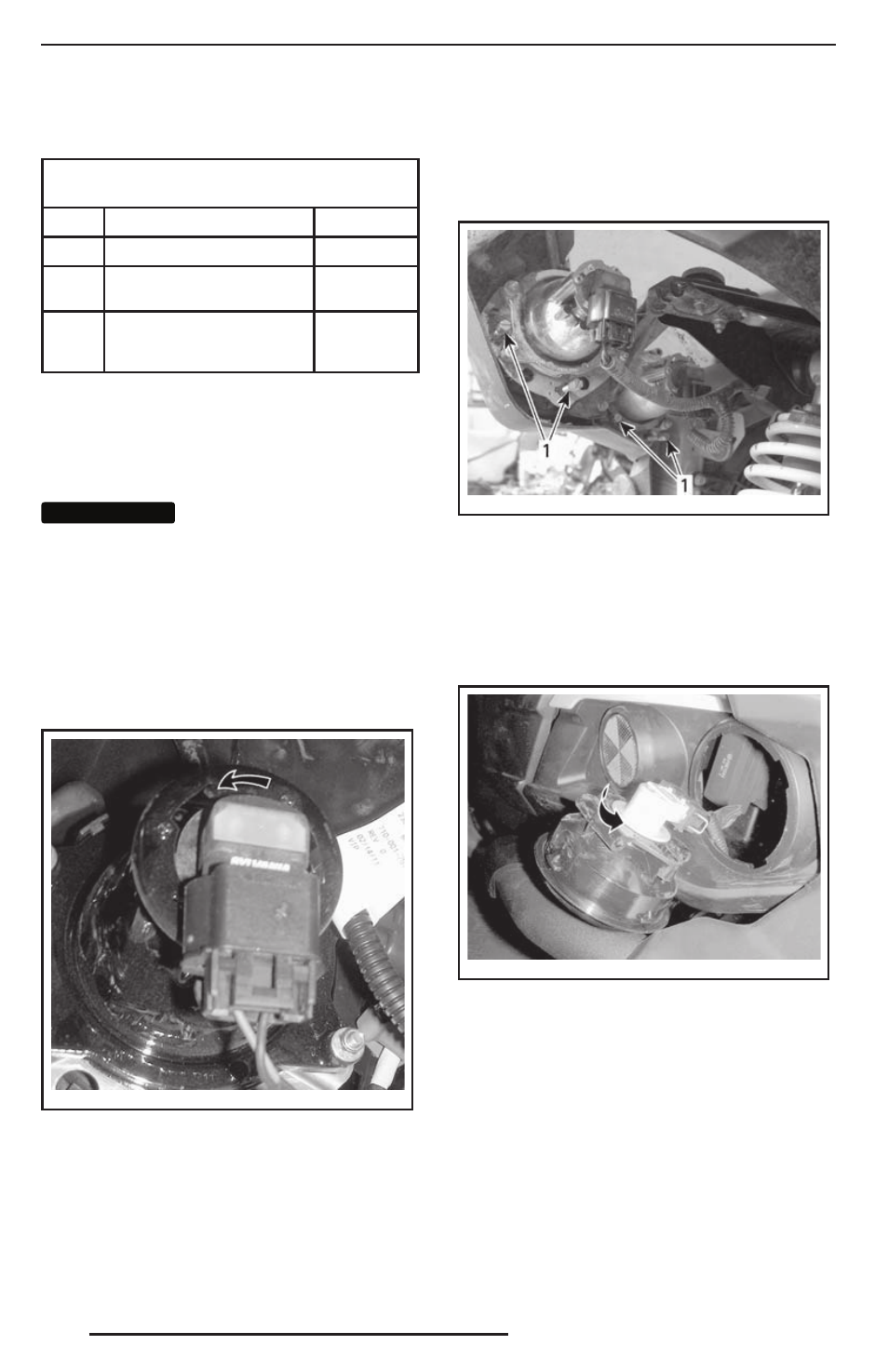

Описание заднего блока
предохранителей
ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЕЙ
В ЗАДНЕЙ ЧАСТИ МОТОВЕЗДЕХОДА
№
НАЗНАЧЕНИЕ
НОМИНАЛ
F1
Главный
30 A
F2
Вентилятор/дополнитель-
ное оборудование
40 A
F3
Усилитель рулевого
управления (DPS) (если
установлен)
40 A
Световые приборы
После замены перегоревшей лампы обяза-
тельно проверьте работоспособность соот-
ветствующего светового прибора.
Замена ламп головного света
ВНИМАНИЕ
ВНИМАНИЕ
Н е п р и к а с а й т е с ь
пальцами к колбе галогенной лам-
пы, так как это сокращает срок
её службы. Оставленные на лампе
следы пальцев сотрите изопропи-
ловым спиртом, который не обра-
зует плёнку на её поверхности.
Отсоедините электрический разъем от лампы.
Поверните лампу против часовой стрелки,
чтобы снять ее с корпуса.
vm o20 12-0 14-057 _a
Извлеките лампу.
Установка производится в порядке, обрат-
ном снятию.
Проверьте работоспособность фар.
Регулировка головной оптики
Вращением винтов отрегулируйте направ-
ление светового пучка фары. Обе фары
должны быть отрегулированы одинаковым
образом.
vm o20 08-0 05-008 _a
ТИПОВОЙ ВАРИАНТ
1. Регулировочные винты
Замена ламп задних фонарей
Отсоедините электрический разъем заднего
фонаря.
Поверните лампу против часовой стрелки,
чтобы извлечь ее из фонаря.
vm o20 12-0 12-062 _a
ПОВЕРНИТЕ ЛАМПУ ПРОТИВ ЧАСОВОЙ
СТРЕЛКИ
Отсоединить электрический разъем лампы
от заднего фонаря.
Установка осуществляется в последова-
тельности, обратной снятию.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
