102

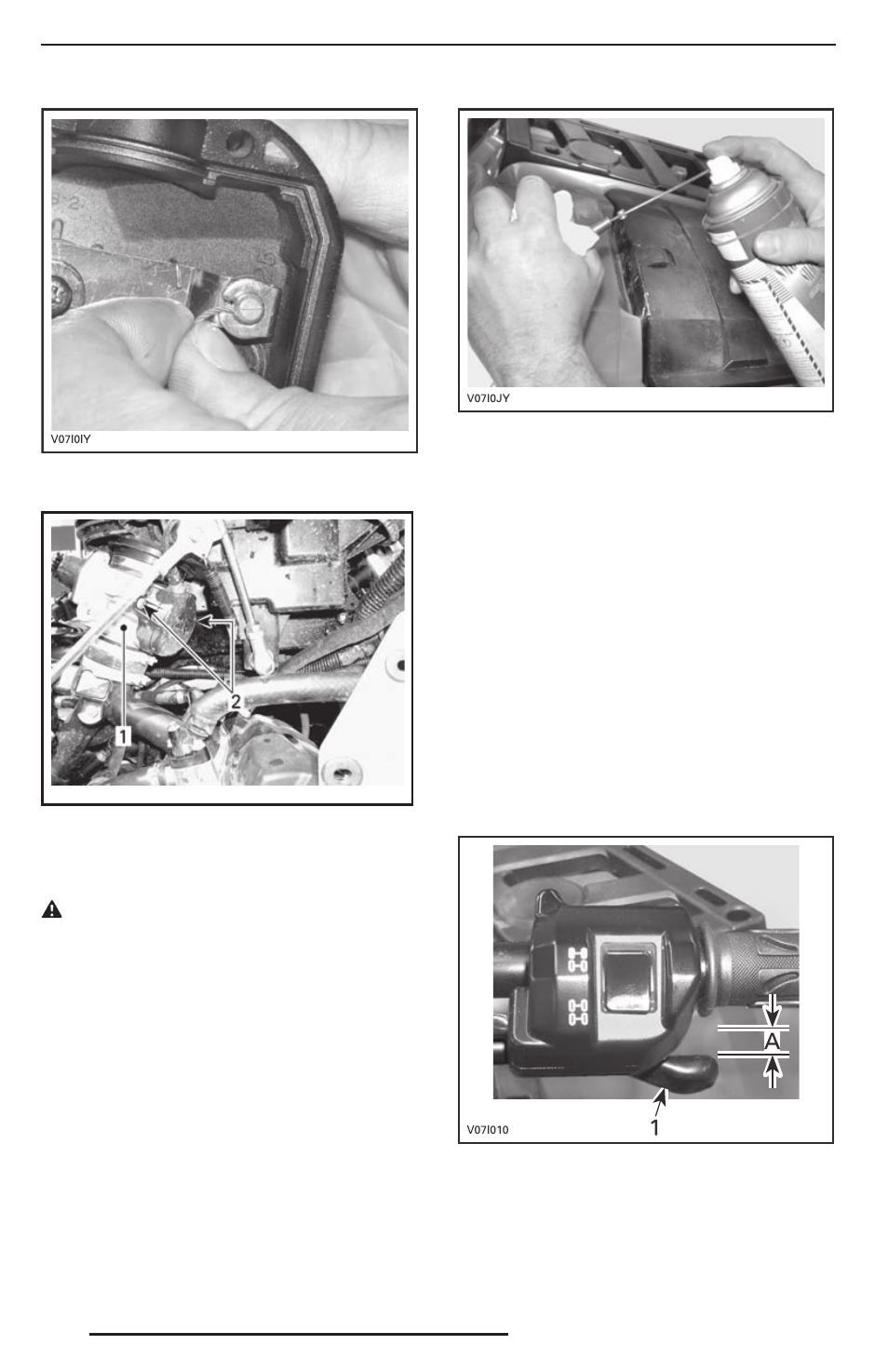

Снимите боковую крышку корпуса дроссель-
ной заслонки.
vm o20 06-0 07-032 _a
1. Корпус дроссельной заслонки
2. Винты боковой крышки
Вставьте носик маслёнки в торец регулиро-
вочной муфты троса дроссельной заслонки.
ОСТОРОЖНО Всегда исполь-
з у й т е с р е д с т в а з а щ и т ы к о ж и
и глаз. Химические препараты мо-
гут стать причиной раздражения
кожи и травм органов зрения.
ТИПОВОЙ ВАРИАНТ
ПРИМЕЧАНИЕ: Оберните ветошью регули-
ровочную муфту троса дросселя во избежа-
ние попадания на него смазки.
Вводите смазку, пока она не пройдёт через
весь трос.
Установите и отрегулируйте трос.
Регулировка троса дроссельной
заслонки
Сдвиньте защитный чехол, чтобы стала вид-
на регулировочная муфта троса.
Ослабьте контргайку. Вращая регулировоч-
ную муфту, скорректируйте свободный ход
рычага дросселя.
ПРИМЕЧАНИЕ: Свободный ход измеряется
от конца рычага дроссельной заслонки.
Затяните контргайку, установите на место
чехол.
1. Рычаг дроссельной заслонки
A. 3–6 мм
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
