Расположение заднего блока предохранителей – Инструкция по эксплуатации BRP Can-Am Renegade 1000 2012

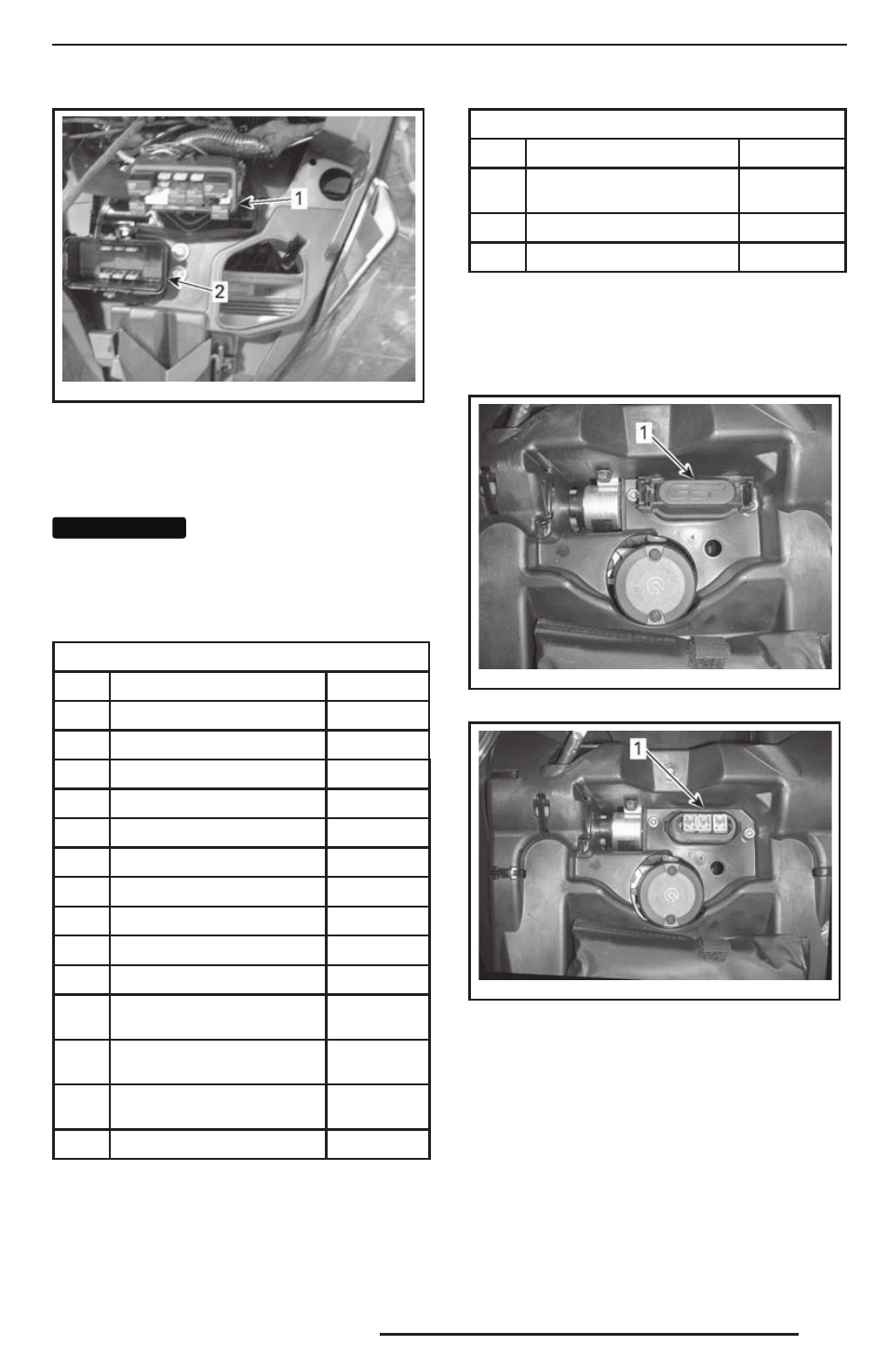

Страница 105
105
vm o20 12-0 14-011 _a
1. Передний блок предохранителей
2. Крышка переднего блока предохранителей
ПРИМЕЧАНИЕ: Расположение предохрани-
телей указано на обратной стороне крышки
блока предохранителей.
ВНИМАНИЕ
ВНИМАНИЕ
Не допускается раз-
мещение каких-либо предметов
в переднем сервисном отсеке.
Описание переднего блока
предохранителей
ПЕРЕДНИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИНАЛ
R1
Реле вентилятора
-
R2
Главное реле
-
R3
Реле доп. оборудования
-
R4
Реле приборов освещения
-
R5
Реле топливного насоса
-
R8
Реле стоп-сигналов
-
F4
Информационный центр
10 A
F5
Форсунки/зажигание
5 A
F6
ECM
5 A
F7
2WD/4WD
5 A
F8
Замок зажигания, реле
стартера
5 A
F9
Вентилятор системы
охлаждения
25 A
F10
Органы управления для
EC (модели для ЕС)
5 A
F11
Световые приборы
30 A
ПЕРЕДНИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИНАЛ
F12
Электрическая розетка
(пост. тока)
15 A
F14
Доп. оборудование 2
15 A
F15
Топливный насос
5 A
Расположение заднего блока
предохранителей
Задний блок предохранителей располагает-
ся под сиденьем, рядом с аккумуляторной
батареей.
vm o20 12-0 12-035 _b
1. Крышка заднего блока предохранителей
vm o20 12-0 12-034 _a
1. Задний блок предохранителей
