AutoDome Easy II

Тревожные и релейные подключения | ru

83

Bosch Security Systems, Inc.

Руководство по установке

F.01U.164.478 | 3.0 | 2010.12

2.

В главном меню AutoDome Easy II выберите Настройка

тревоги>Настройка входов, и установите Тревожный

вход № на НР Подробные сведения о контактах и

состояниях приведены в таблице ниже.

9.2.2

Подключение нормально замкнутого
тревожного входа

1.

Подключите тревожный вход к соответствующему входу

(1-2) и к заземлению AutoDome Easy II.

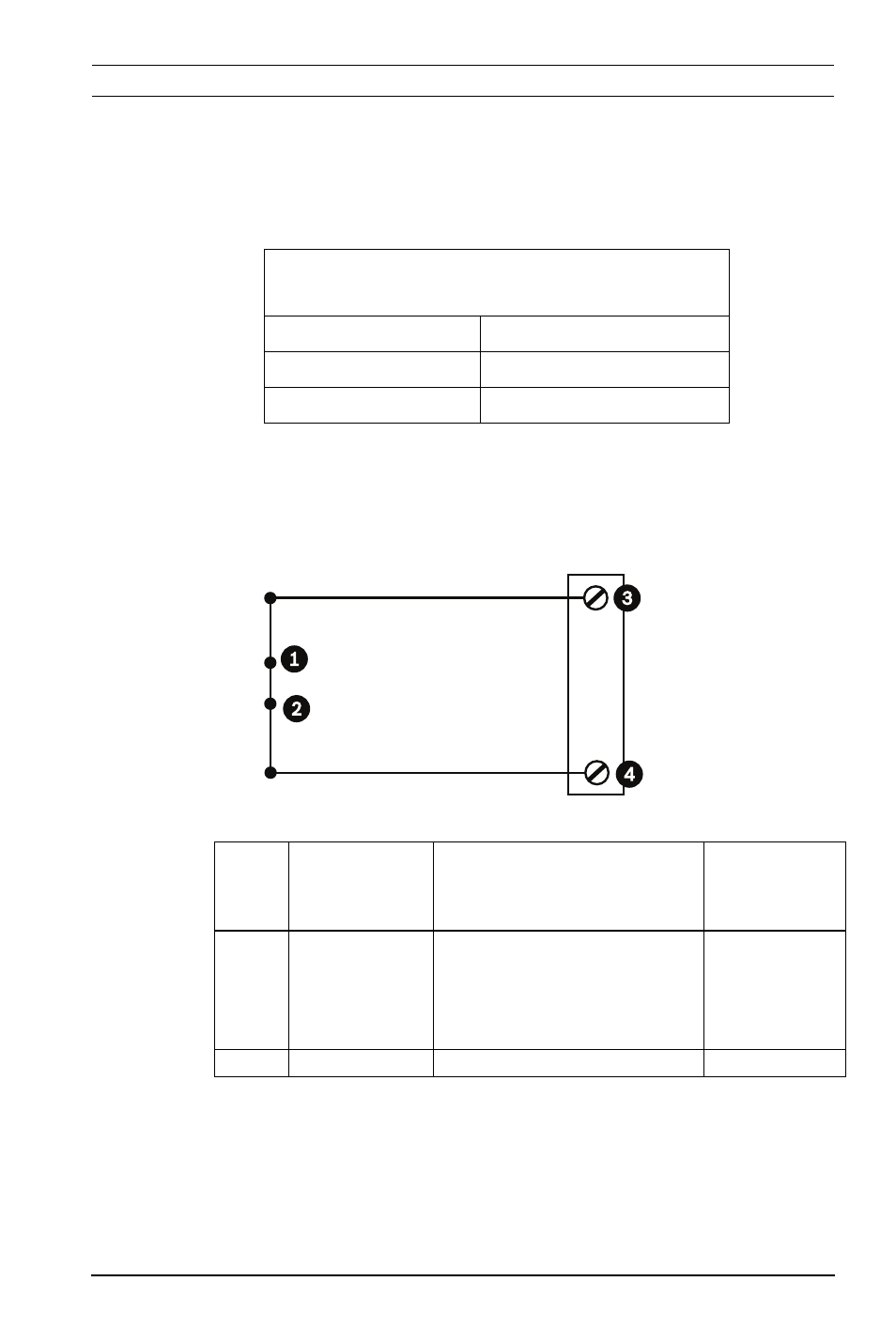

Рисунок 9.3 НЗ Нормально замкнутые соединения

Состояние AutoDome Easy II:
запрограммировано на НР

Цепь

Индикация тревоги

Разомкнуто

Нормально

Замкнуто

Тревога

Ссыл
ка №

Пользовател
ьский
контакт

Купольная камера

Цвет

1

Нормально

замкнутый

Тревожный вход 1 или

тревожный вход 2

(ссылка №3)

Коричневый

вход 1 или

оранжевый

вход 2

2

Общее

заземление (ссылка №4) Зеленый
