8.2.3

Подключения питания к нагревателю (все
модели для установки вне помещений)

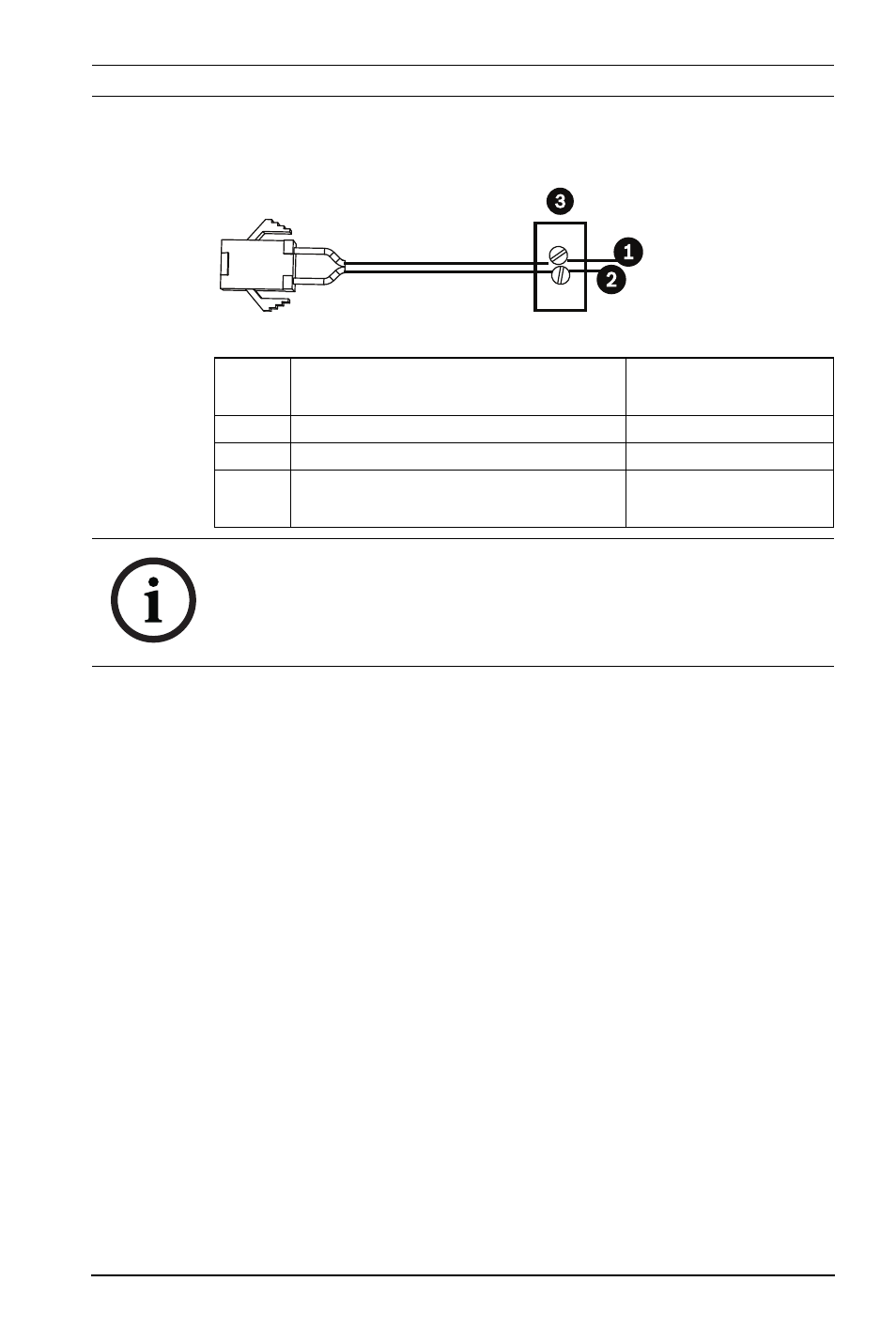

Рисунок 8.3 Шнур питания

Для подключения питания к нагревателям для установки вне

помещения:

1.

Расположите кабельный узел с трехконтактным (3)

сочленяющим разъемом на одном конце, а белый/

красный и белый/черный микропроволочные выводы

на другом конце.

2.

Подключите один провод источника питания 24 В перем.

тока к белому/черному проводу.

3.

Подключите другой провод источника питания 24 В

перем. тока к белому/красному проводу.

Ссылк
а №

Провод

Цвет

1

24 В перем. тока

Белый/Красный

2

24 В перем. тока

Белый/Черный

3

Источник питания (не входит в

комплект)

не применимо

ЗАМЕЧАНИЕ!
На нагреватель может подаваться только питание 24 В

перем. тока, 1 A. Не подавайте на данный нагреватель

питание 120 В или 230 В.
