ru | Монтаж кронштейна для установки на

AutoDome Easy II

F.01U.164.478 | 3.0 | 2010.12

Руководство по установке

Bosch Security Systems, Inc.

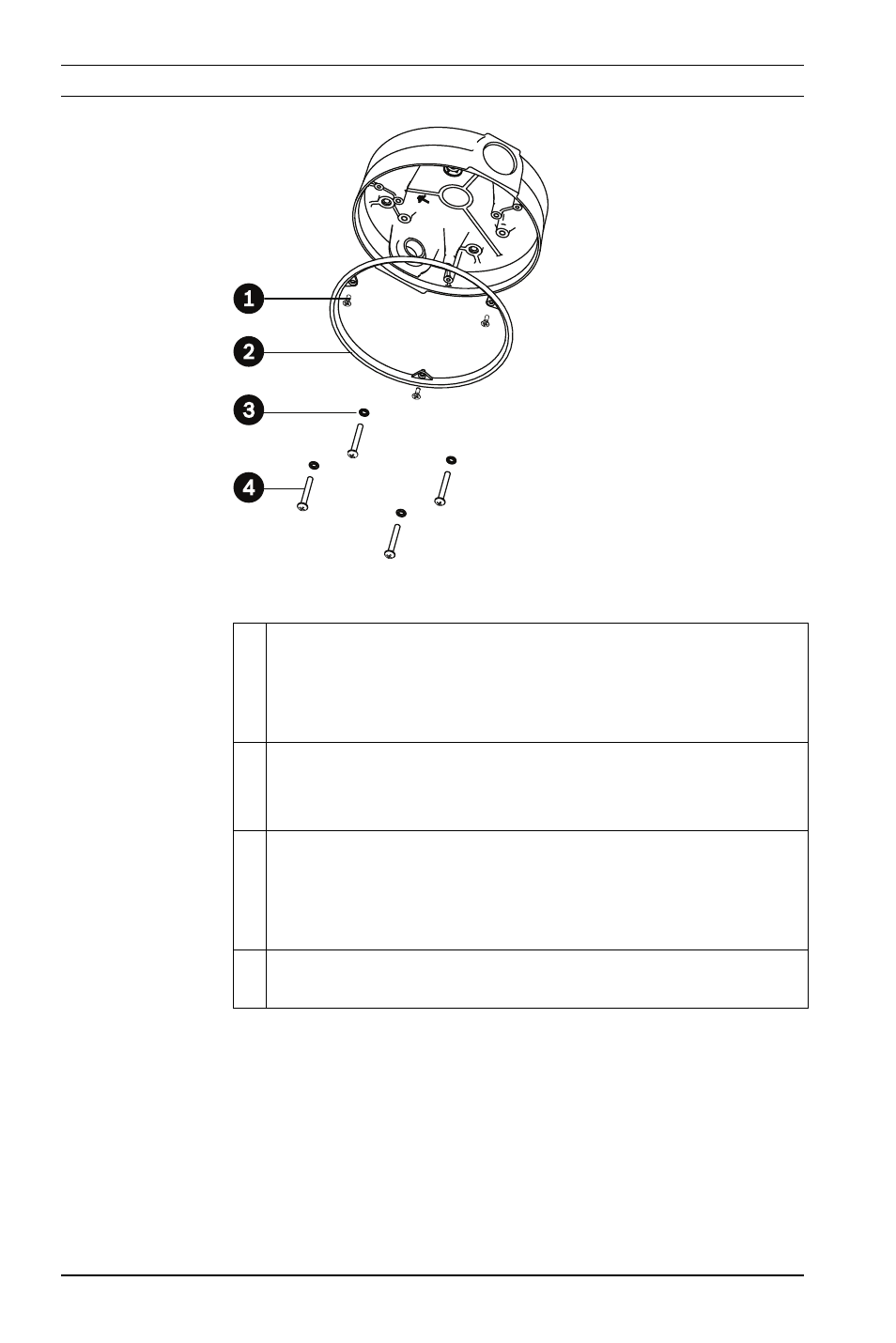

Рисунок 4.6 Расположение уплотнительного кольца и

стопорного кольца для установки вне помещения

8.

Найдите сторону распределительной коробки для

установки на поверхность, в которой должны быть

проложены внешние провода, и удалите заглушку

намеченного отверстия.

1

M3 – .5 x 6, крепежные винты с плоской головкой

(крестообразный шлиц)

(поставляется с камерой наружного наблюдения

AutoDome Easy II)

2

Стопорное кольцо с прокладкой

(поставляется с камерой наружного наблюдения

AutoDome Easy II)

3

Уплотнительное кольцо 3,97 мм с внутренним

диаметром 1,78 мм

(поставляется с камерой наружного наблюдения

AutoDome Easy II)

4

Винты M4 или №10 с цилиндрической головкой (не

входят в комплект)
