82 ru | Тревожные и релейные подключения AutoDome Easy II
F.01U.164.478 | 3.0 | 2010.12 Руководство по установке Bosch Security Systems, Inc.
Проводка сигнализации осуществляется как нормально
разомкнутая (НР) или нормально замкнутая (НЗ), а
тревожные входы программируются как НР (по умолчанию)
или НЗ из главного меню AutoDome Easy II.
9.2 Подключение тревожных входов (входы
1-2)
Тревожные входы 1-2 могут быть настроены как нормально
разомкнутые (НО) или нормально замкнутые (НЗ)
тревожные входы.
9.2.1 Подключение нормально разомкнутого
тревожного входа
1. Подключите тревожный вход к соответствующему входу
(1-2) и к заземлению AutoDome Easy II.

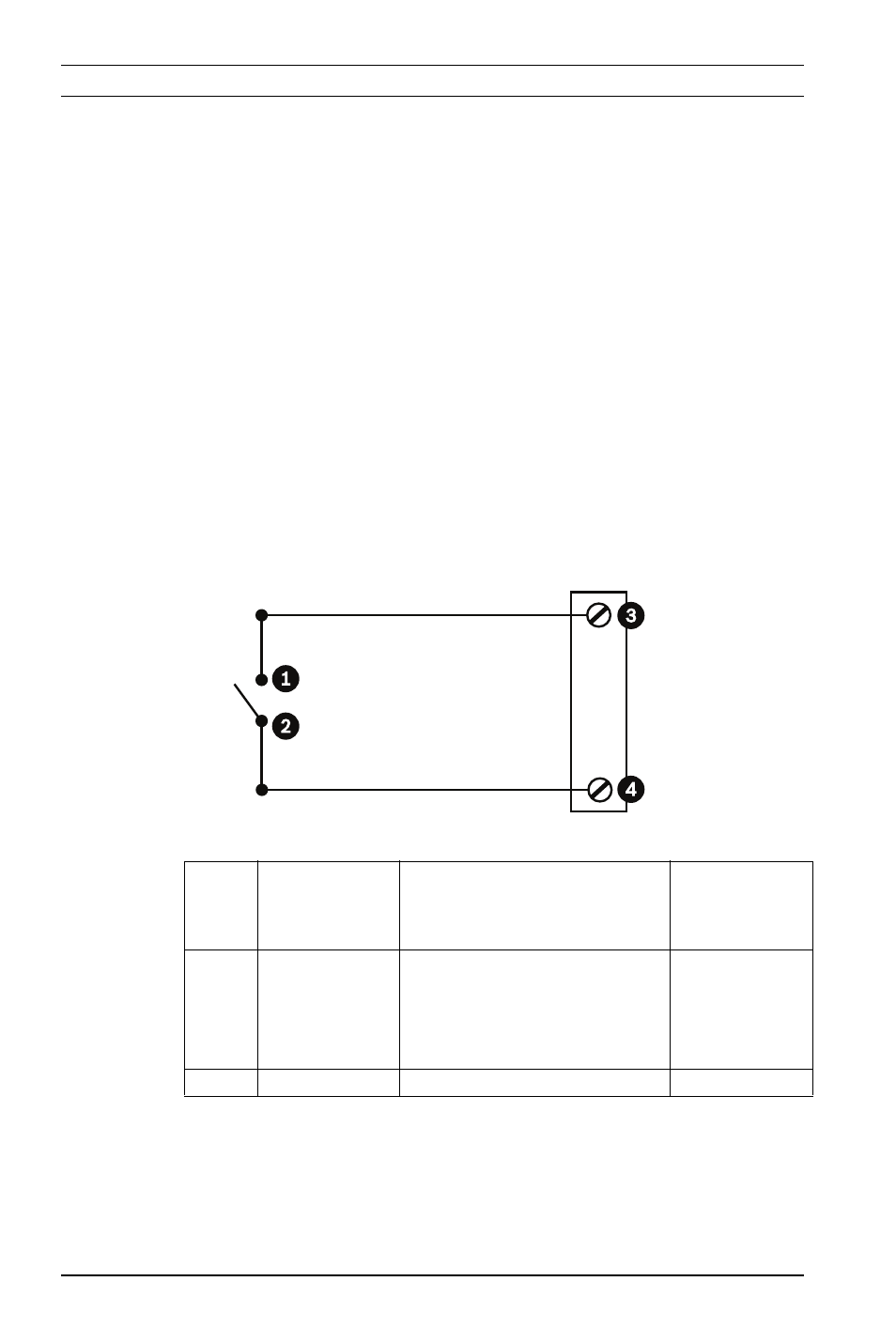

Рисунок 9.2 НР - Нормально разомкнутый
Ссыл
ка № Пользовател
ьский
контакт Купольная камера Цвет
1 Нормально
разомкнутый
Тревожный вход 1 или
тревожный вход 2
(ссылка №3)
Коричневый
вход 1 или
оранжевый
вход 2
2 Общее заземление (ссылка №4) Зеленый
