AutoDome Easy II
Монтаж кронштейна для установки на
Bosch Security Systems, Inc. Руководство по установке F.01U.164.478 | 3.0 | 2010.12
4. Подключите сочленяющиеся разъемы с
микропроволочными выводами к проводам, не
входящим в комплект (информация по электропроводке
содержится в Раздел 8 Подготовка кабелей, Страница 69).
5. Ослабьте один предохранительный стопорный винт на
основании устройства с помощью торцового ключа (не
входит в комплект.

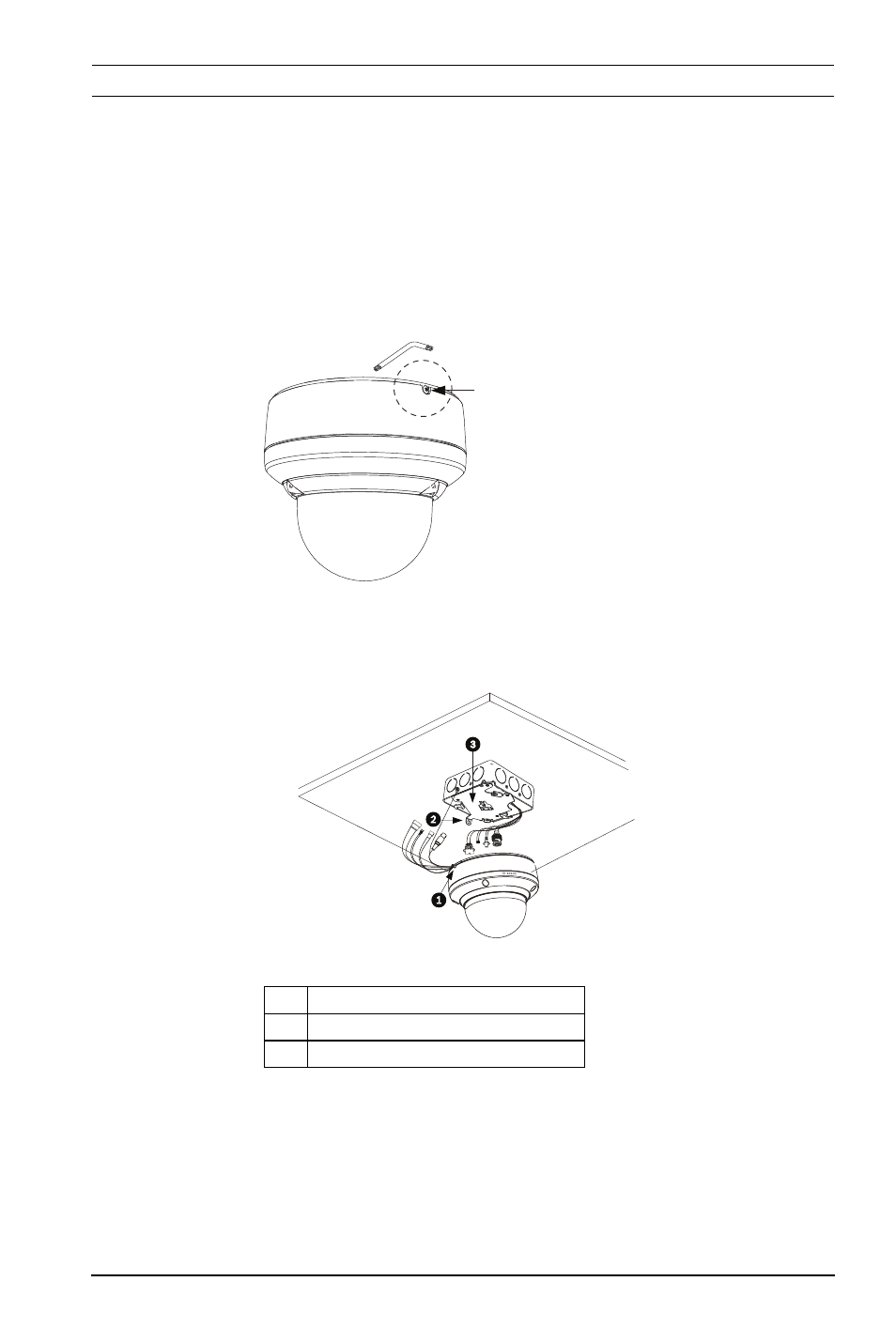

Рисунок 4.9 Ослабьте предохранительный стопорный винт
6. Подключите сочленяющиеся разъемы от камеры к
сочленяющимся разъемам с потолка.
Рисунок 4.10 Подключите кабели
1 Стопорный винт
2 Вертикальная петля
3 Монтажная плата
