AutoDome Easy II Кронштейн для установки на стену | ru 45
Bosch Security Systems, Inc. Руководство по установке F.01U.164.478 | 3.0 | 2010.12
5.1.4 Установка камеры на монтажную плату
Для установки камеры на монтажную плату выполните
следующие действия:
1. Прикрепите монтажную плату (поставляется с купольной
камерой) к колпачку для установки камеры с помощью
трех (3) винтов, входящих в комплект.

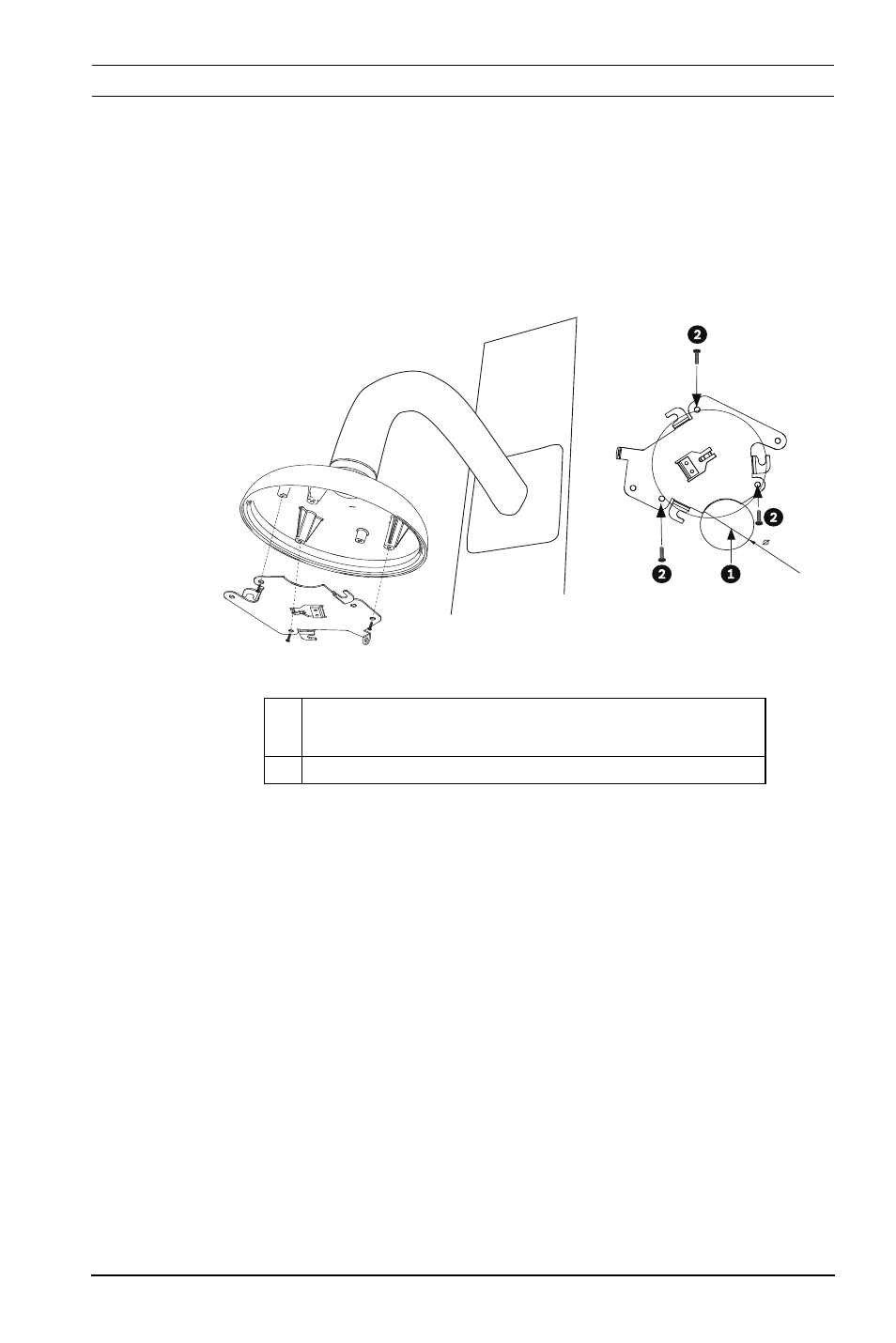

Рисунок 5.7 Прикрепите монтажную плату к колпачку камеры
2. Проложите провода на стороне монтажной платы с
помощью профиля серповидной формы (ссылка №2
Рисунок 5.7).
3. Проложите провод заземления от устройства к колпачку
для установки (см. Рисунок 5.9).
4. Подсоедините заземление (не входит в комплект) к
распределительной коробке.
5. Подключите сочленяющиеся разъемы с
микропроволочными выводами к проводам, не
входящим в комплект (информация по электропроводке
содержится в Раздел 8 Подготовка кабелей, Страница 69).
1 Отверстие для кабеля (макс. 40 мм;
серповидной формы)
2 Монтажные винты для колпачка камеры
40
.0 mm
1.57 in.
