ru | Подготовка кабелей
AutoDome Easy II
F.01U.164.478 | 3.0 | 2010.12
Руководство по установке
Bosch Security Systems, Inc.
8.2.2
Подключения питания к камерам для установки
вне помещений

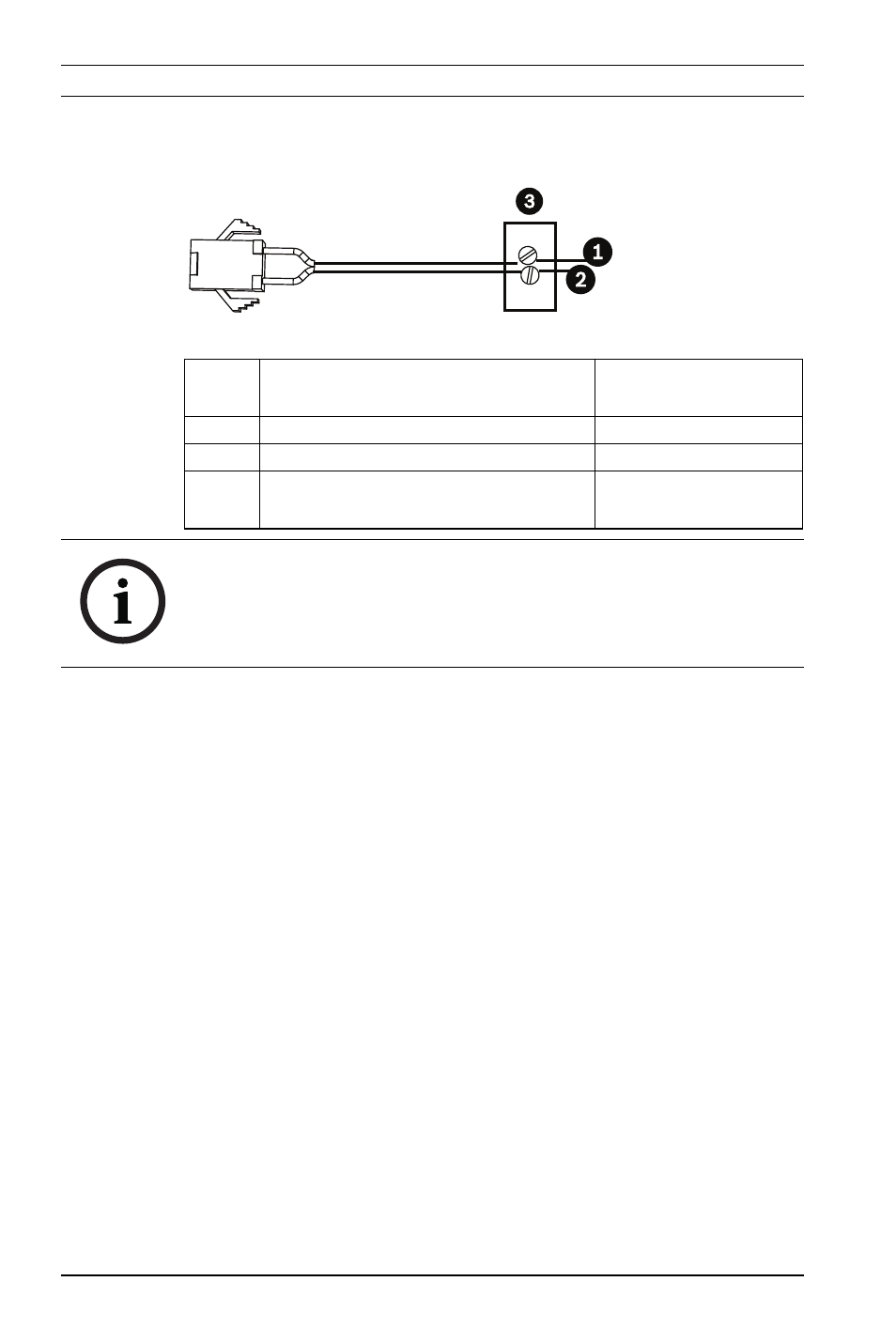

Рисунок 8.2 Шнур питания
Для подключения питания к моделям для установки вне
помещения:
1.
Расположите кабельный узел с трехконтактным (3)
сочленяющим разъемом на одном конце, а красный и
черный микропроволочные выводы на другом конце.
2.
Подключите один провод источника питания 24 В перем.
тока к черному проводу.
3.
Подключите другой провод источника питания 24 В
перем. тока к красному проводу.
4.
Подключите зеленый заземляющий кабель к
подходящему заземленному кабелепроводу.
Ссылк
а №
Провод
Цвет
1
24 В перем. тока
Красный
2
24 В перем. тока
Черный
3
Источник питания (не входит в
комплект)
не применимо
ЗАМЕЧАНИЕ!
На камеру может подаваться только питание 24 В перем.
тока, 1 A. Не подавайте на данную камеру питание 120 В или
230 В.
