8.5.2
Прямое управление
Для подключения конфигурации Biphase выполните
следующие действия:
1.
Расположите кабельный узел с белым семиконтактным
(7) сочленяющим разъемом на одном конце, а семь (7)
микропроволочных выводов на другом конце.
2.
Подключите контакт biphase (+) от контроллера к
желтому проводу и закрепите.
3.
Подключите контакт biphase (-) от контроллера к
белому/зеленому проводу и закрепите.
4.
Подключите экран кабеля к контроллеру головной
системы.

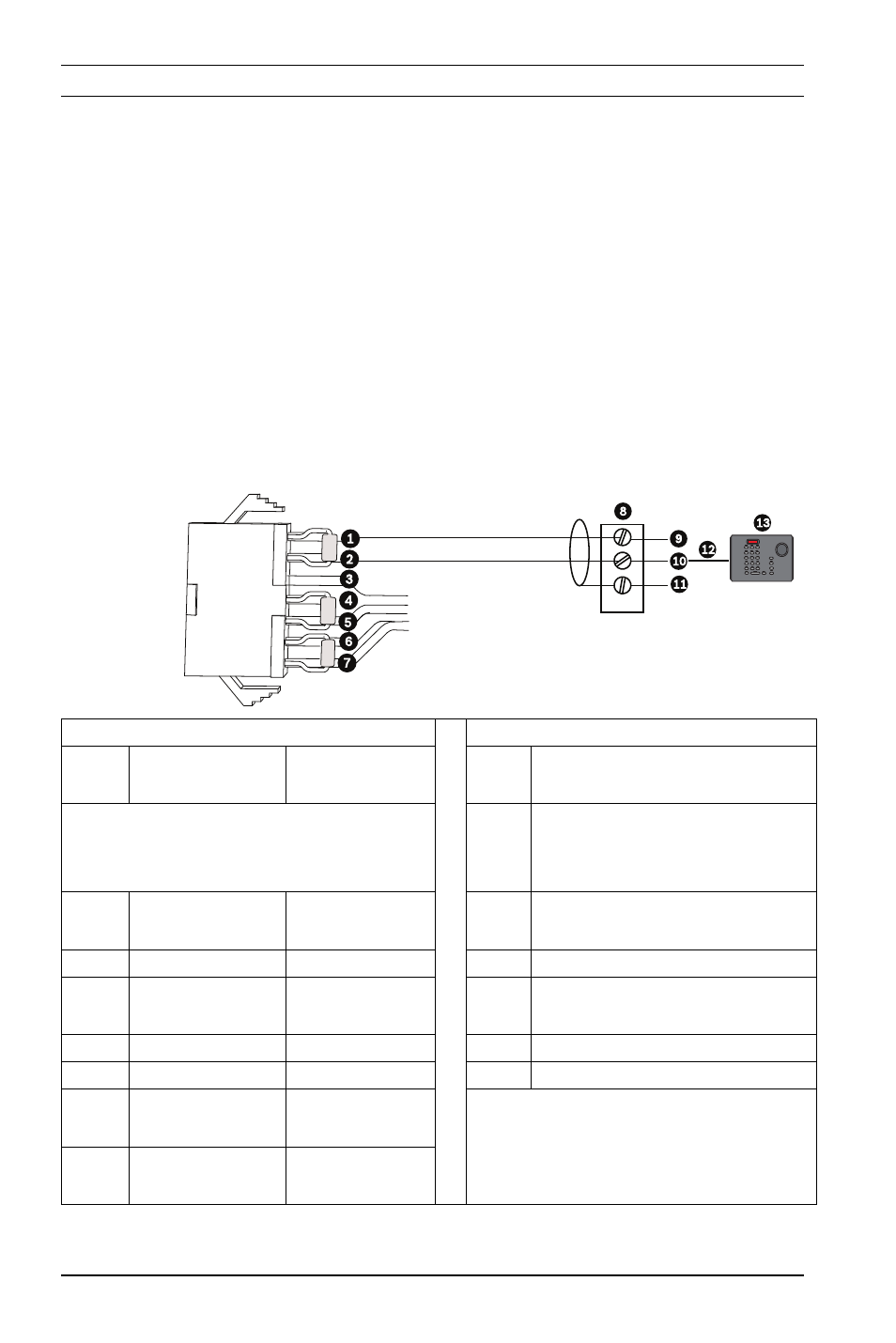

100 Ω
C-
Shield
C+
AutoDome Easy II
Головная система
Ссыл
ка №
Провод
Цвет
Ссыл
ка №
Соединение
8
Контроллер Biphase
головной системы (т.е. LTC
8786)
1
C (-)(Biphase) Белый/
Зеленый
9
C (-)(Biphase)
2
C (+) (Biphase) Желтый
10
C (+)(Biphase)
3
Заземление
Белый/
Оранжевый
11
Экран
4
RS485 (+)
Синий
12
Кабель клавиатуры
5
RS485 (-)
Белый/Синий
13
Клавиатура (т.е. LTC 5136)
6
Зарезервиров
ано
Фиолетовый
7
Зарезервиров
ано
Серый
