AutoDome Easy II
Подготовка кабелей | ru
71
Bosch Security Systems, Inc.
Руководство по установке
F.01U.164.478 | 3.0 | 2010.12
8.2.1
Подключения питания к камерам для установки
внутри помещений

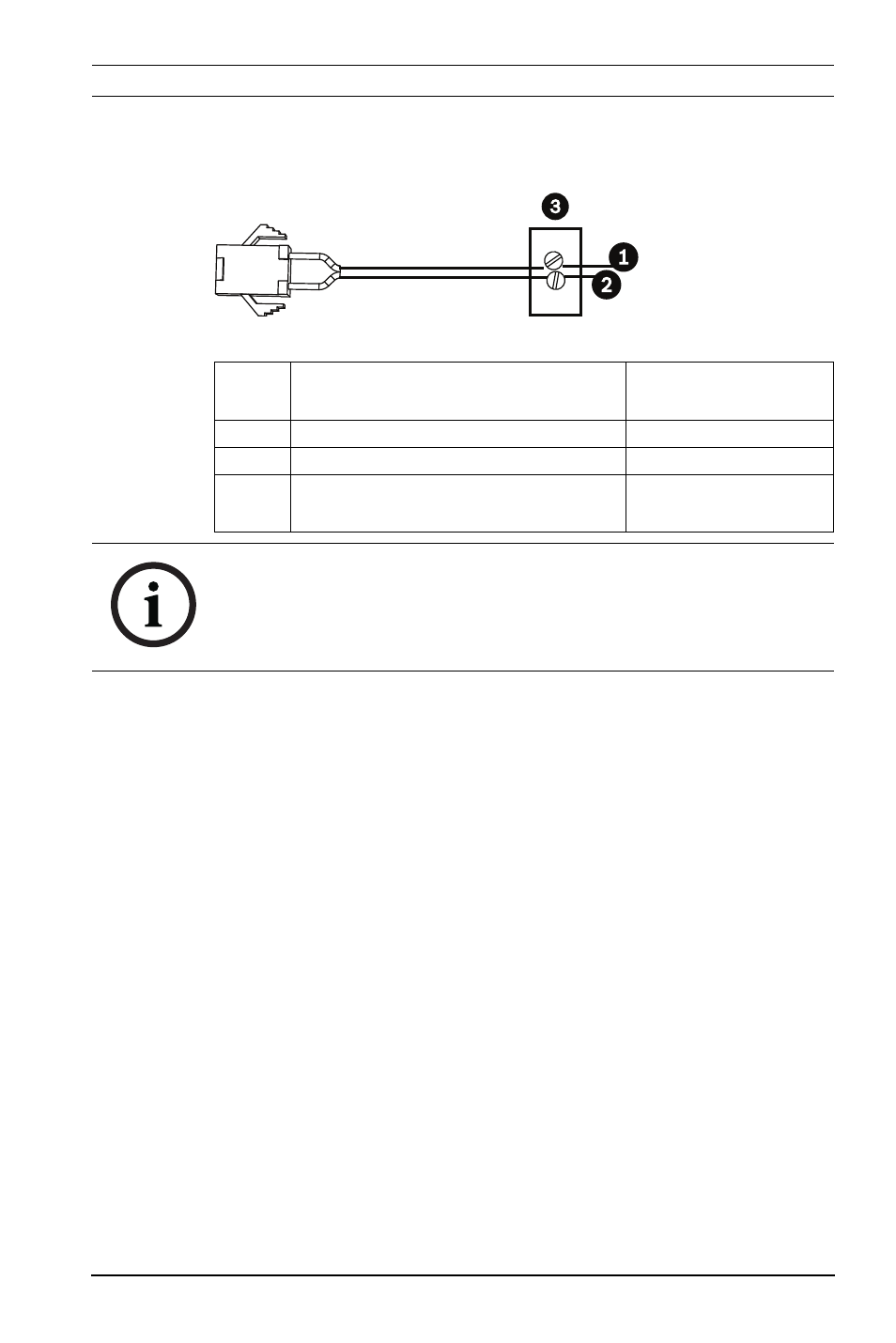

Рисунок 8.1 Шнур питания
Для подключения питания к моделям для установки внутри
помещения:
1.
Расположите кабельный узел с трехконтактным (3)
сочленяющим разъемом на одном конце, а красный и
черный микропроволочные выводы на другом конце.
2.
Подключите один заземляющий провод или провод
источника питания 24 В перем. тока к черному проводу.
3.
Подключите один провод источника питания 24 В перем.
тока к красному проводу.
4.
Подключите зеленый заземляющий кабель к
подходящему заземленному кабелепроводу.
Ссылк
а №
Провод
Цвет
1
24 В перем. тока
Красный
2
24 В перем. тока / Заземление
Черный
3
Источник питания (не входит в
комплект)
не применимо
ЗАМЕЧАНИЕ!
На камеру может подаваться только питание 24 В перем.
тока, 1 A. Не подавайте на данную камеру питание 120 В или
230 В.
