80
ru | Подготовка кабелей
AutoDome Easy II
F.01U.164.478 | 3.0 | 2010.12
Руководство по установке
Bosch Security Systems, Inc.

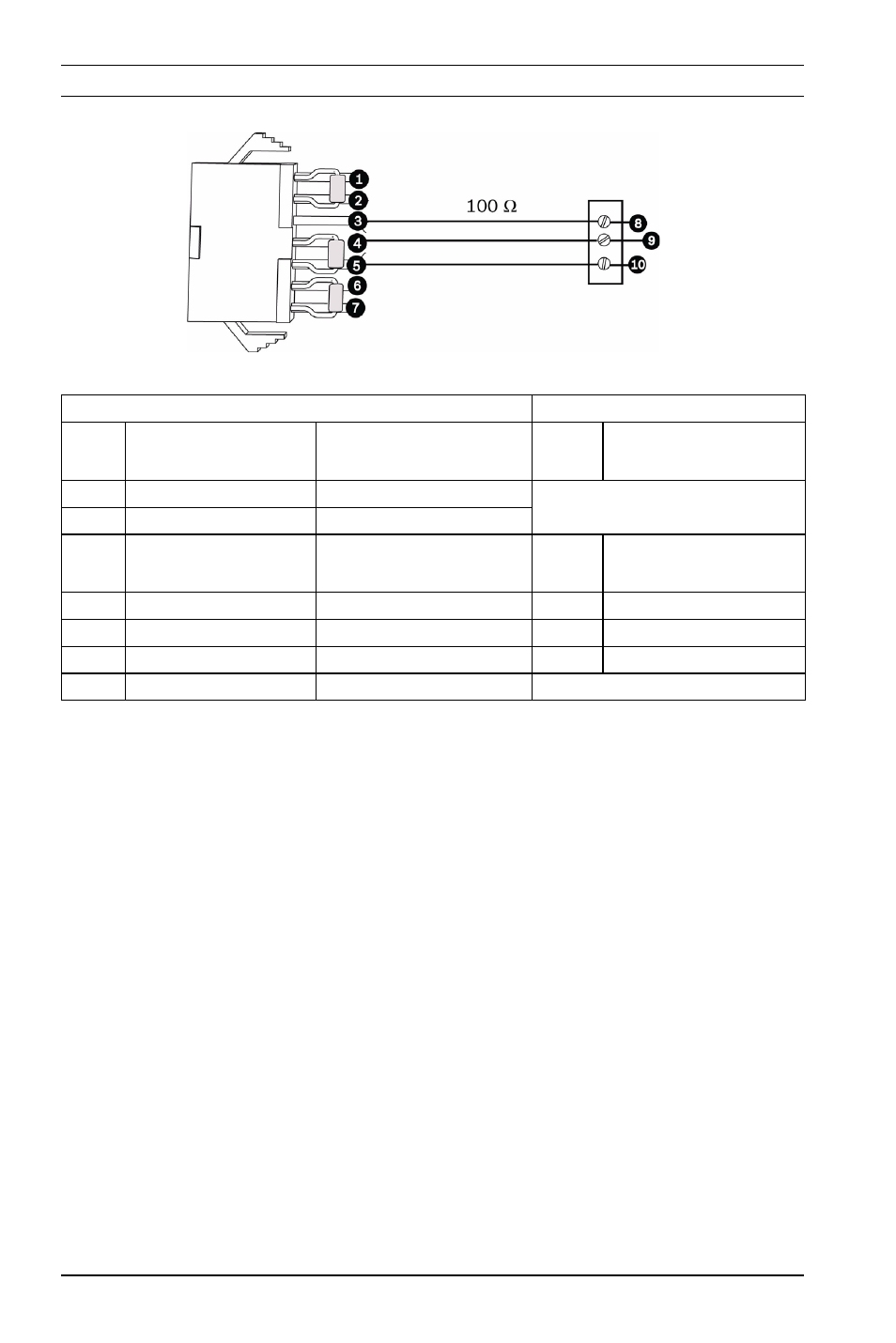

Рисунок 8.5 Подключения для работы RS485
AutoDome Easy II
Головная система
Ссыл
ка №
Провод
Цвет
Ссыл
ка №
Соединение
1
C (-) (Biphase)
Белый/Зеленый
2
C (+) (Biphase)
Желтый
3
Заземление
Белый/Оранжевый
8
RS485 головной
системы
4
RS485 (+)
Синий
9
Данные (+)
5
RS485 (-)
Белый/Синий
10
Данные (-)
6
Зарезервировано Фиолетовый
11
Заземление
7
Зарезервировано Серый
