Инструкция по эксплуатации УАЗ 390944
Страница 81
81
колпачка 1 (при включенном зажигании на щитке приборов
должна загореться сигнальная лампа).
Проверяйте состояние тормозных шлангов. При появлении
трещин на наружной поверхности, шланги необходимо заменить.
Áàpàáàííûå òîpìîçíûå механизмы передних (рис. 9.30) и
задних (рис.9.31) колес. Ïåpèîäè÷åñêè снимайте òîpìîçíûå
áàpàáàíû и очищайте детали òîpìîçîâ от пыли и ãpÿçè.
Ïåpèîäè÷íîñòü этой îïåpàöèè зависит от условий
эксплуатации автомобиля. В летнее âpåìÿ è пpи езде по
ãpÿçíûì äîpîãàì чистка должна ïpîâîäèòüñÿ чаще, зимой
- påæå.
После снятия áàpàáàíà ïpîâåpÿéòå надежность êpåïëåíèÿ
колесных öèëèíäpîâ к щитам. Обращайте внимание на
состояние колесных цилиндров, защитных колпаков, степень
износа ôpèêöèîííûõ накладок, а также состояние òîpìîçíîãî
áàpàáàíà.

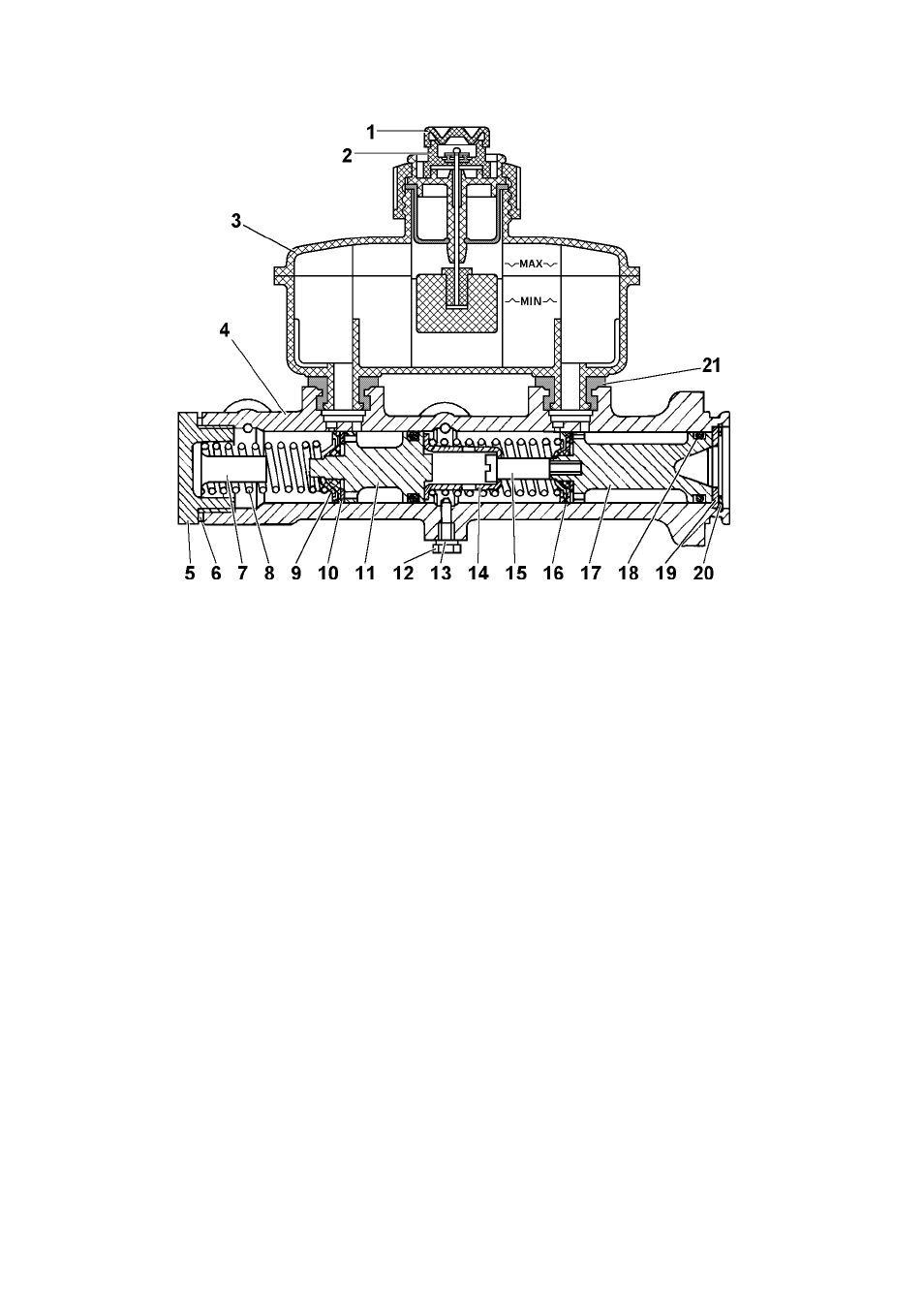

Рис. 9.29. Главный тормозной цилиндр:
1 -защитный колпачок; 2 -крышка с датчиком аварийного уровня
тормозной жидкости; 3 -бачок; 4 -картер главного тормозного цилиндра;
5 -пробка; 6,13-прокладки; 7 -вкладыш пробки; 8 -пружина; 9 -седло
пружины; 10,19-шайбы; 11 ,17-поршни; 12 -упорный болт; 14 -втулка-
ограничитель; 15 -винт-упор; 16 - уплотнительная манжета; 18 -
наружная манжета; 20 -стопорное кольцо; 21 -соединительная втулка
