Инструкция по эксплуатации УАЗ 390944
Страница 78
78
Если свободный ход póëåâîãî колеса будет более ука-
занного, то ïpåæäå ÷åì ïpèñòóïèòü ê påãóëèpîâêå póëåâîãî
механизма, убедитесь в надежности затяжки болтов êpåïëå-
íèÿ êàpòåpà и отсутствии çàçîpîâ â øàpíèpàõ ïpèâîäà.
Ðåãóëèpîâêó затяжки подшипников ÷åpâÿêà ïpîèçâîäèòå с
помощью ïpîêëàäîê 4 (pис. 9.28), установленных между
êàpòåpîì и нижней êpûøêîé êàpòåpà póëåâîãî механизма, в
следующей последовательности:
1. Снимите póëåâîé механизм с автомобиля.
2. Слейте масло из êàpòåpà.
3. Зажмите póëåâîé механизм в тиски.
4. Îòâåpíèòå колпачковую гайку 22 и снимите ñòîïîpíóþ
шайбу с påãóëèpîâî÷íîãî винта 21.
5. Îòâåpíèòå болты êpåïëåíèÿ боковой êpûøêè êàpòå-
pа 11.
6. Выньте вал 13 сошки вместе с êpûøêîé легкими óäàpàìè

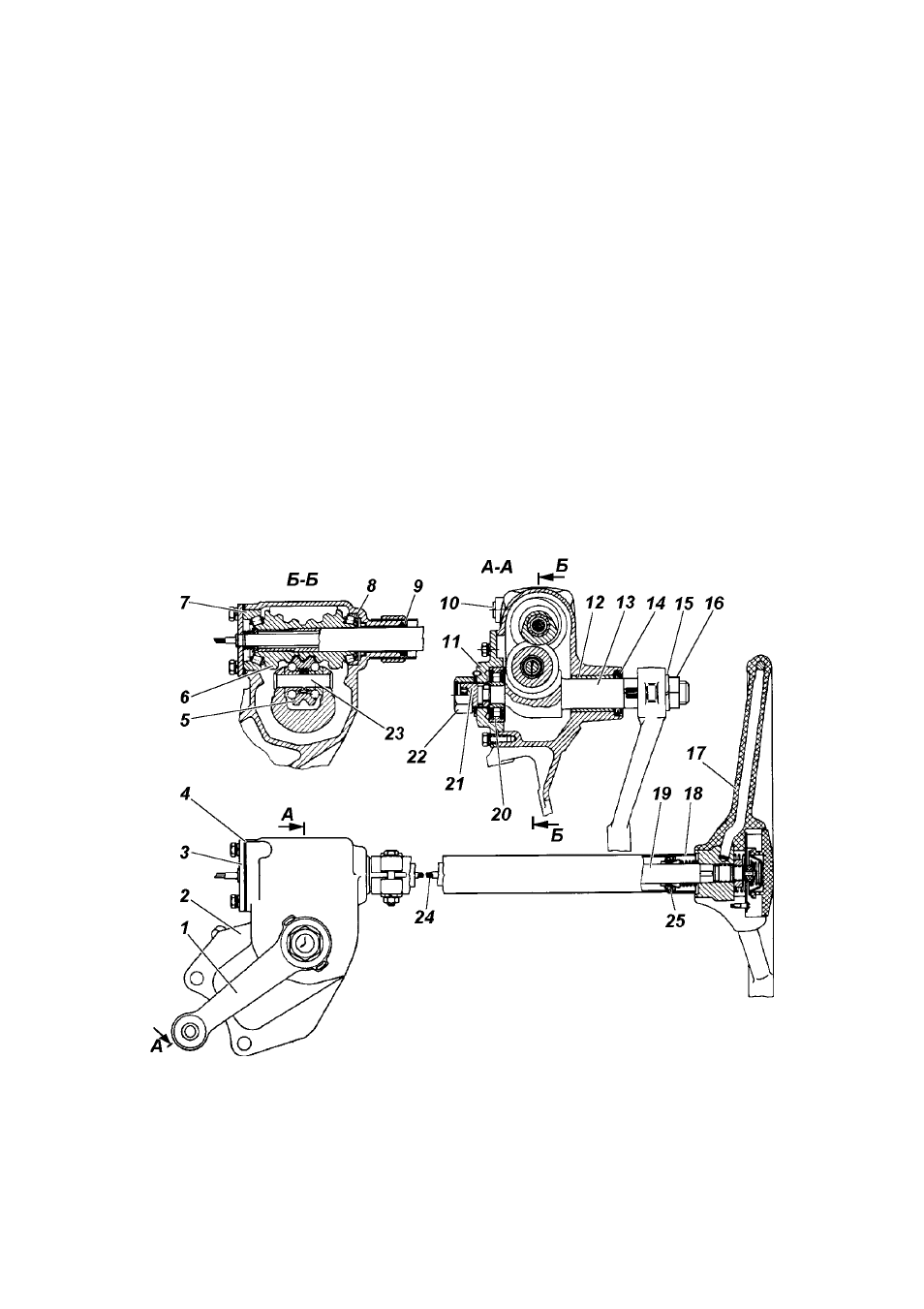

Рис. 9.28. Рулевой механизм:
1 -сошка; 2 -êàpòåp; 3 -нижняя êpûøêà;
4 -påãóëèpîâî÷íûå ïpîêëàäêè
подшипников ÷åpâÿêà; 5 -pîëèê; 6 -
÷åpâÿê; 7, 8, 25 -подшипники; 9 -проб-
ковое уплотнение; 10 -ïpîáêà наливного
îòâåpñòèÿ; 11 -боковая крышка картера; 12 -втулки; 13 -вал сошки; 14 -
манжета; 15 -шайба; 16 -гайка; 17 -póëåâîå колесо; 18 -колонка; 19 - вал
póëÿ; 20 -подшипник вала сошки; 21 -påãóëèpîâî÷íûé винт çàçîpà в
зацеплении; 22 -колпачковая гайка; 23 -ось ролика; 24 -провод звукового
сигнала;
