Инструкция по эксплуатации Zanussi ZBB28650SA
Страница 75
1
2
3

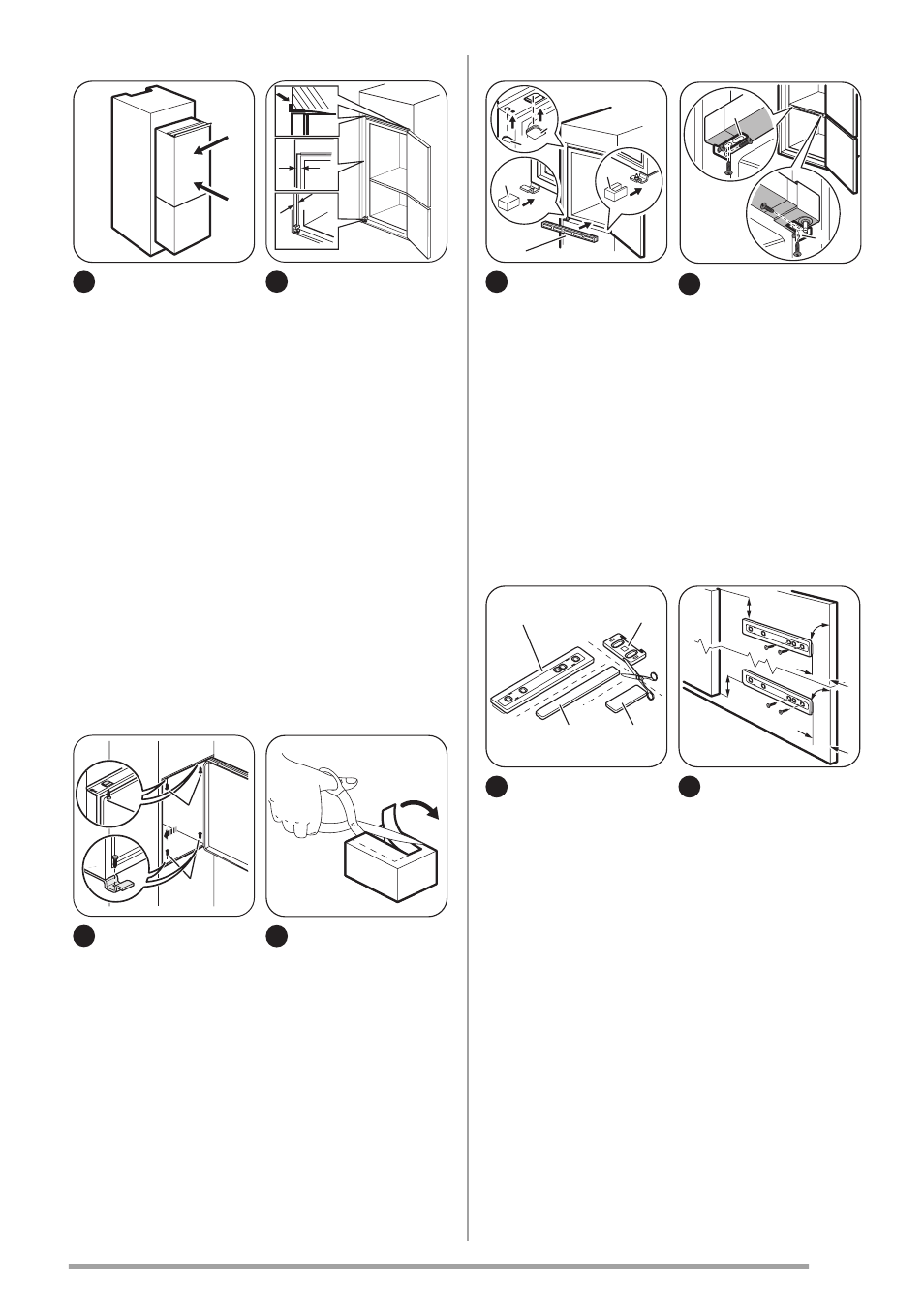

Įrenkite prietaisą
nišoje.
Pastumkite prietaisą
rodyklių (1) kryptimi,
kol viršutinis tarpo
uždengimo elemen-
tas prisispaus prie
virtuvės baldų.
Pastumkite prietaisą
rodyklių (2) kryptimi
link spintelės, prie-
šingoje lankstų pu-
sėje.
44mm
4mm
4
Pareguliuokite
prietaisą nišoje.
Tarp prietaiso ir
spintelės priekio turi
būti 44 mm atstu-
mas.
Apatinis lanksto
dangtelis (priedų
maišelyje) užtikrina,
kad tarpas tarp virtu-
vės baldų ir prietaiso
būtų tinkamas.
Tarp prietaiso ir
spintelės turi būti 4
mm tarpas.
Atidarykite dureles.
Uždėkite į vietą apa-
tinio lanksto dang-
telį.
I
I
5
Prietaisą prie ni-
šos pritvirtinkite 4
varžtais.
6
Nuo lanksto
gaubtelio (E) nuimki-
te tinkamą dalį. Jei
lankstas yra dešinė-
je pusėje, būtinai
išimkite dalį DX, jei
lankstas kairėje pu-
sėje – dalį SX.
E
E
D
C
B
7
Prie ąselių ir
lanksto angų pritvir-
tinkite gaubtelius (C,
D).
Sumontuokite venti-
liacijos angų grote-
les (B).
Ant lanksto uždėkite
lanksto dangtelius
(E).
E
E
8
Jeigu prietaisą
prie virtuvės baldo
durelių reikia pritvir-
tinti iš šono:
1. Atlaisvinkite
varžtus tvirtina-
muosiuose lai-
kikliuose (E).
2. Perkelkite laikik-
lius (E).
3. Vėl priveržkite
varžtus.
Ha
Hb
Hd
Hc
9
Atjunkite dalis
(Ha), (Hb), (Hc) ir
(Hd).
21 mm
21 mm
~50 mm
~50 mm
90
o
90
o
10
Ant virtuvės bal-
do vidinės pusės su-
montuokite dalį (Ha).
75
