I
I
5

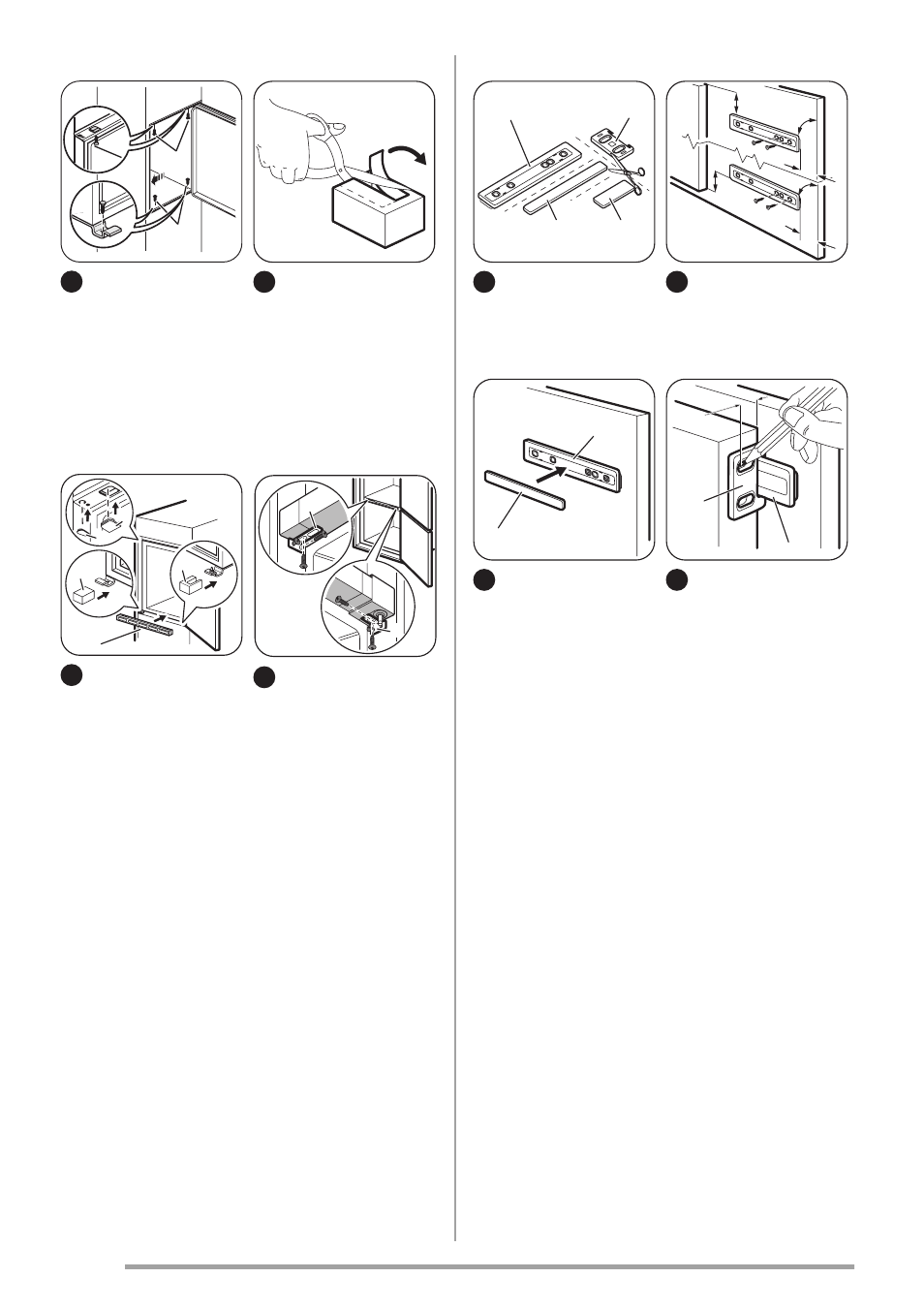

Закріпіть прилад
у ніші за допомогою
4 гвинтів.
6
Зніміть необхід-
ну частину кришки
завіси (E). Якщо за-
віси розташовано
праворуч, видаліть
частину DX, у про-
тилежному разі –
частину SX.
E
E
D
C
B
7
Закріпіть кришки
(C, D) на отворах
для з’єднувачів і за-
віс.
Встановіть панель-
ку з вентиляційни-
ми отворами (B).
Закріпіть кришки
(E) на завісі.
E
E
8
Якщо потрібне
бічне з’єднання
приладу з дверця-
тами кухонних ме-
блів, виконайте на-
ступні дії.
1. Ослабте гвинти
кріпильних
кронштейнів
(Е).
2. Посуньте крон-
штейни (Е).
3. Знову закрутіть
гвинти.
Ha
Hb
Hd
Hc
9
Від’єднайте де-
талі (Ha), (Hb), (Hc)
і (Hd).
21 mm
21 mm
~50 mm
~50 mm
90
o
90
o
10
Встановіть де-
таль (Ha) на внут-
рішній бік кухонних
меблів.
Ha
Hc
11
Накладіть де-
таль (Hc) на деталь
(Ha).
Hb
Ha
8 mm
12
Відкрийте двер-
цята приладу та
дверцята кухонних
меблів під кутом
90°.
Вставте маленький
прямокутник (Hb) у
напрямну (Ha).
Складіть разом
дверцята приладу
та дверцята меблів
і позначте отвори.
