1
2
3

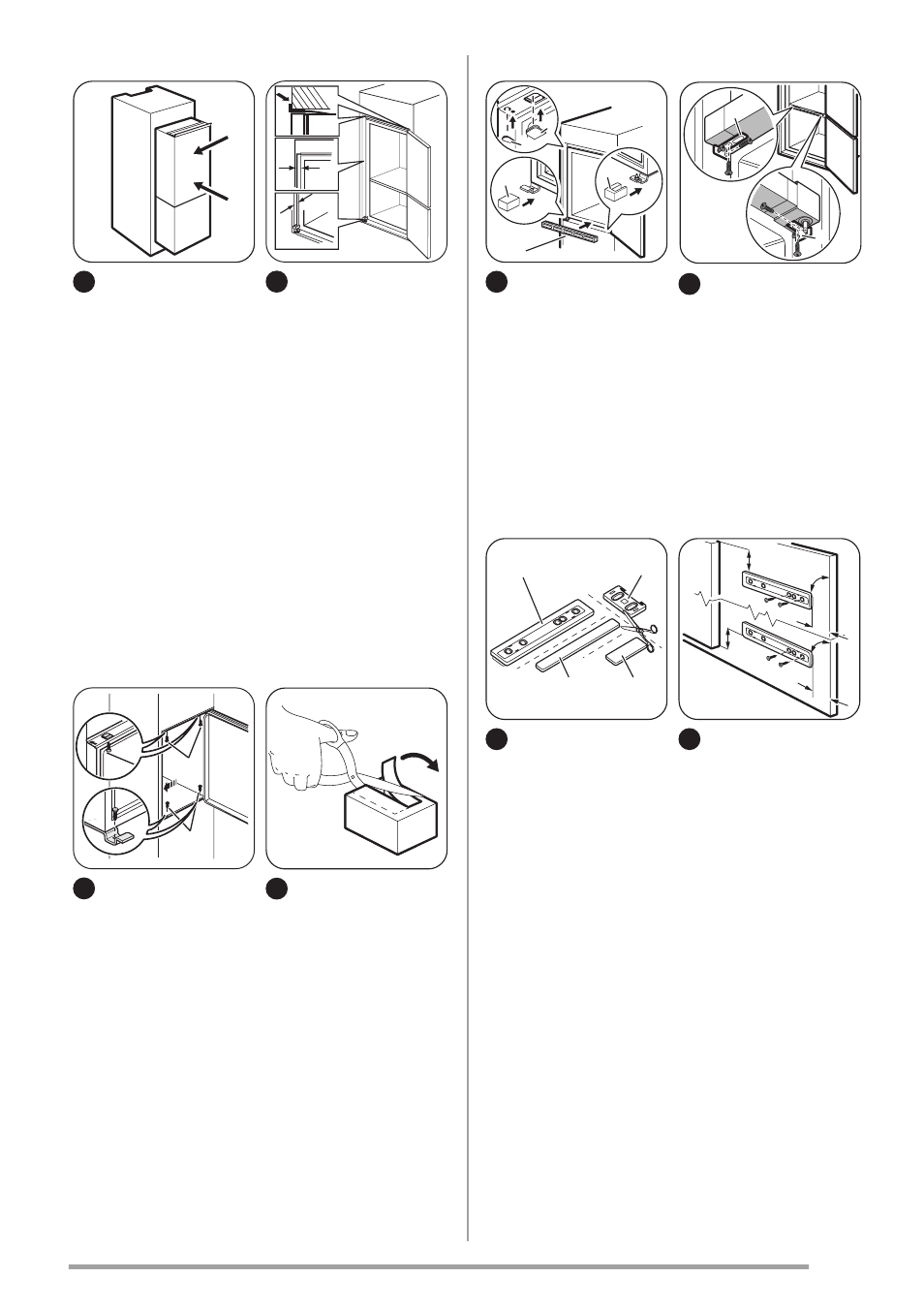

Paigutage seade
paigaldusnišši.
Lükake seadet nool-
tega näidatud suu-
nas (1), kuni ülaosa
puutub vastu köögi-
mööblit.
Lükake seadet vastu
kappi nooltega näi-
datud suunas (2) uk-
sehinge vastasküljel.
44mm
4mm
4
Kohandage sead-
me asendit nišis.
Jälgige, et seadme
ja kapi esiserva va-
hele jääb 44 mm va-
ba ruumi.
Alumise hinge kate
(leiate tarvikute ko-
tist) tagab seadme ja
köögimööbli vahelise
õige vahekauguse.
Jälgige, et seadme
ja kapi vahele jääb 4
mm vaba ruumi.
Avage uks. Paiguta-
ge alumise hinge ka-
te oma kohale.
I
I
5
Kinnitage seade
nišši 4 kruvi abil.
6
Eemaldage hinge
kattelt õige osa (E).
Parempoolse hinge
puhul eemaldage
osa DX, vasakpool-
se hinge puhul osa
SX.
E
E
D
C
B
7
Kinnitage katted
(C, D) hoidikutele ja
hingeavaustele.
Paigaldage ventilat-
sioonivõre (B).
Kinnitage hingedele
hingekatted (E).
E
E
8
Kui seade peab
ühenduma küljetsi
köögimööbli uksega:
1. Keerake lahti
kinnitusnurkade
(E) kruvid.
2. Liigutage nurki
(E).
3. Keerake kruvid
uuesti kinni.
Ha
Hb
Hd
Hc
9
Eemaldage osad
(Ha), (Hb), (Hc) ja
(Hd).
21 mm
21 mm
~50 mm
~50 mm
90
o
90
o
10
Paigaldage osa
(Ha) köögimööbli si-
seküljele.
37
