I
I
5

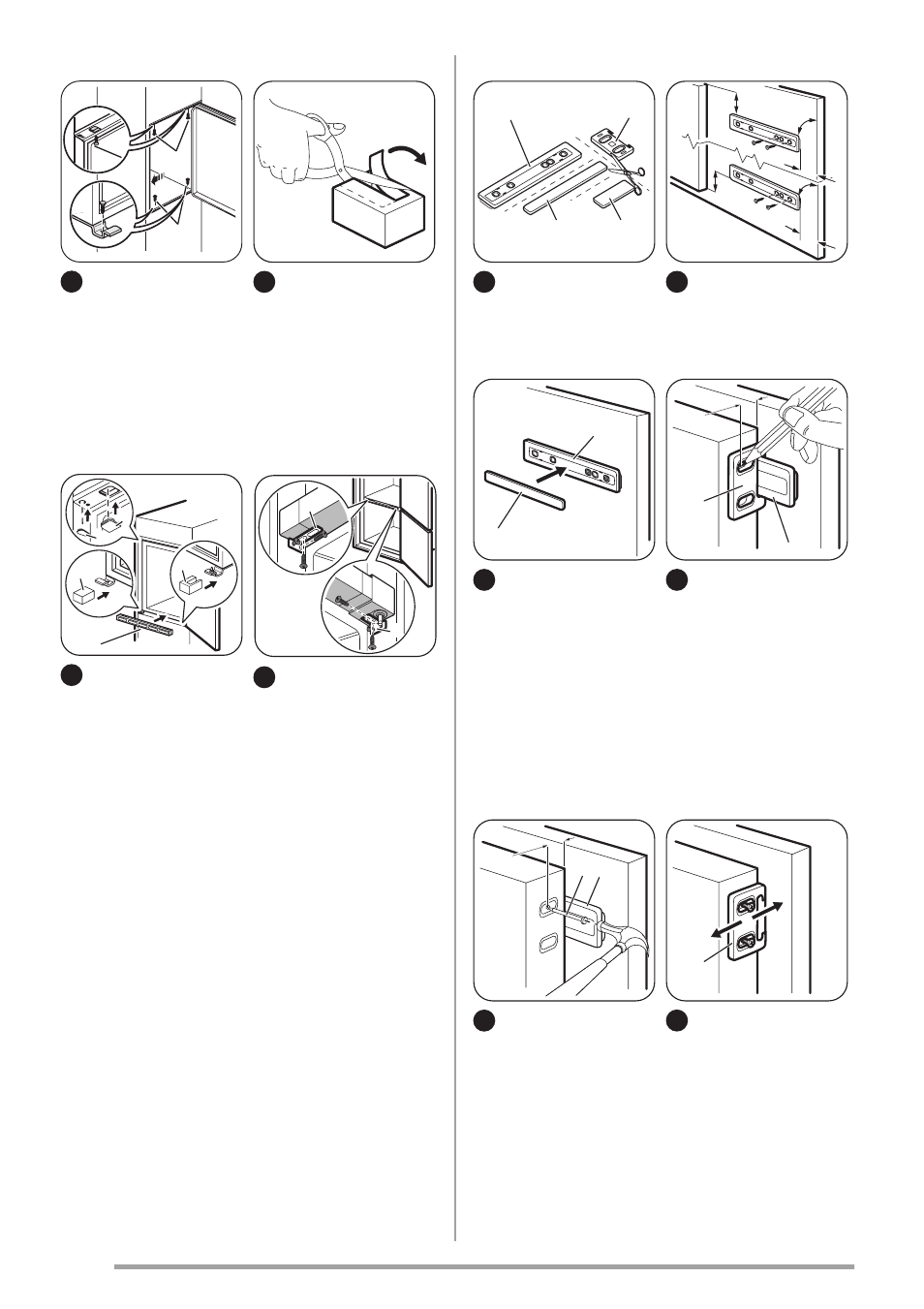

Učvrstite uređaj
na nišu pomoću 4
vijka.
6
Skinite odgova-
rajući dio s poklopca
šarke (E). DX dio
obavezni skinite
kada je šarka s des-
ne strane, odnosno
SX u suprotnom
slučaju.
E
E
D
C
B
7
Stavite poklopce
(C, D) na nosače i
otvore šarke.
Postavite ven-
tilacijsku rešetku (B).
Poklopce šarki (E)
postavite na šarke.
E
E
8
Ako se uređaj
mora spojiti bočno
na vrata kuhinjskog
elementa:
1. Otpustite vijke u
pričvrsnim nosa-
čima (E).
2. Pomaknite no-
sače (E).
3. Ponovo zategni-
te vijke.
Ha
Hb
Hd
Hc
9
Odvojite dijelove
(Ha), (Hb), (Hc) i
(Hd).
21 mm
21 mm
~50 mm
~50 mm
90
o
90
o
10
Postavite dio
(Ha) na unutrašnji
dio kuhinjskog
elementa.
Ha
Hc
11
Gurnite dio (Hc)
na dio (Ha).
Hb
Ha
8 mm
12
Otvorite vrata
uređaja i vrata
kuhinjskog elementa
pod kutom od 90°.
Kvadratić (Hb) umet-
nite u vodilicu (Ha).
Priljubite vrata ure-
đaja i vrata
namještaja te ozna-
čite provrte.
Ha
8 mm
K
13
Skinite nosače i
označite razmak 8
mm od vanjskog ru-
ba vrata gdje treba
doći zatik (K).
Hb
14
Stavite kvadratić
ponovo na vodilicu i
pričvrstite ga s ispo-
ručenim vijcima.
Poravnajte vrata
namještaja i vrata
uređaja podeša-
vanjem dijela Hb.
