I
I
5

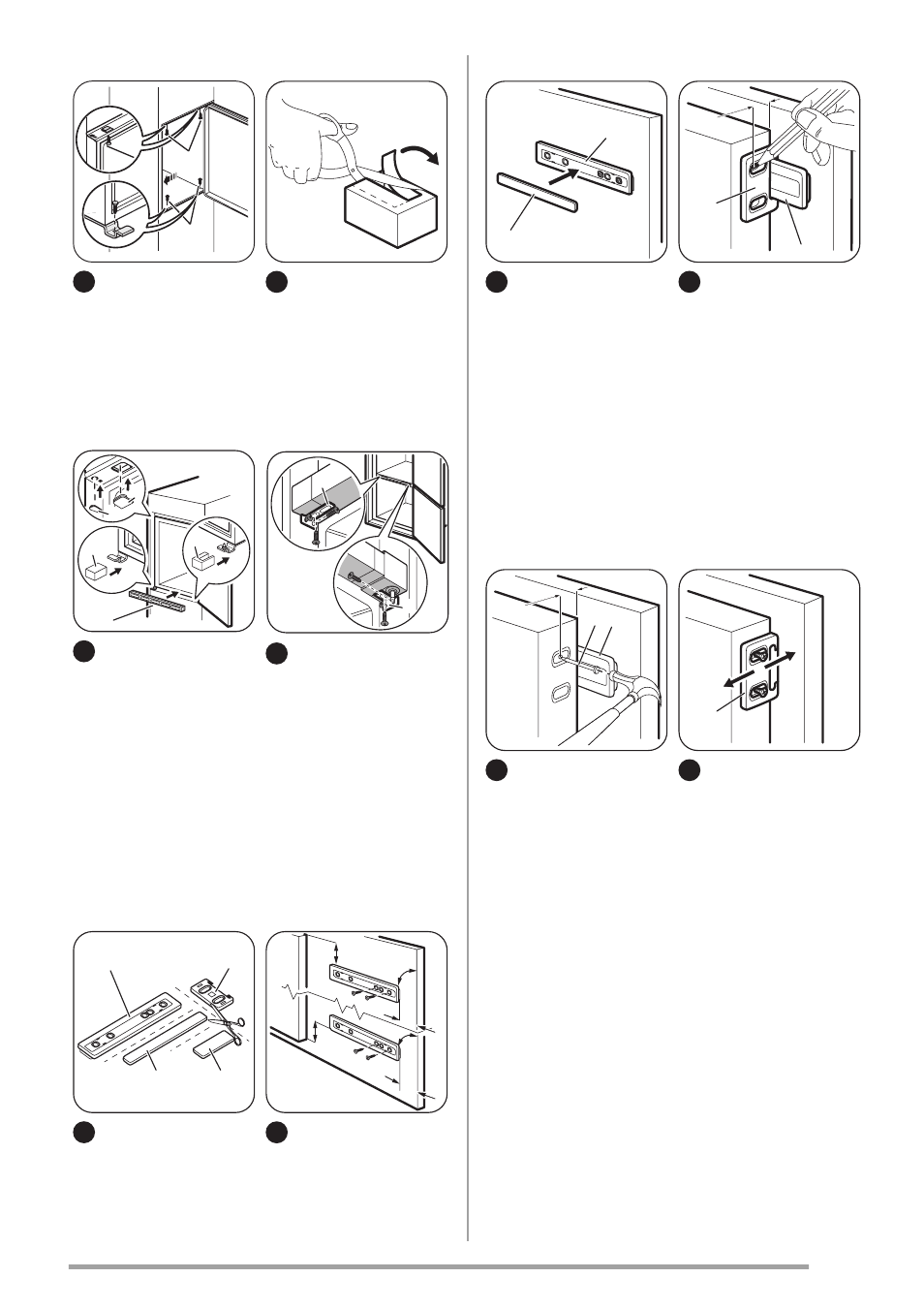

Pieskrūvējiet ierī-
ci ar 4 skrūvēm pie
mēbeles ar iebūvē-
šanai paredzētu iz-
griezumu.
6
Noņemiet vaja-
dzīgo daļu no eņģes
apvalka (E). Pārlieci-
nieties, ka noņemat
DX daļu labajai eņ-
ģei, SX pretējai eņ-
ģei.
E
E
D
C
B
7
Uzlieciet vāciņus
(C, D) uz kronštei-
niem un eņģu atve-
rēm.
Uzstādiet ventilāci-
jas restes (B).
Piestipriniet eņģu
apvalkus (E) pie eņ-
ģēm.
E
E
8
Ja ledusskapi pie
virtuves mēbeļu dur-
vīm jānostiprina sā-
niski:
1. Atslābiniet fiksā-
cijas kronšteinu
(E) skrūves.
2. Pārvietojiet
kronšteinus (E).
3. Pievelciet skrū-
ves.
Ha
Hb
Hd
Hc
9
Atvienojiet daļas
(Ha), (Hb), (Hc) un
(Hd).
21 mm
21 mm
~50 mm
~50 mm
90
o
90
o
10
Uzstādiet detaļu
(Ha) virtuves mēbe-
les iekšpusē.
Ha
Hc
11
Uzbīdiet detaļu
(Hc) uz detaļas (Ha).
Hb
Ha
8 mm
12
Atveriet ierīces
durvis un virtuves
mēbeļu durvis 90°
leņķī.
Ievietojiet nelielo
taisnstūra elementu
(Hb) vadotnē (Ha).
Savienojiet ierīces
un virtuves mēbeļu
durvis un iezīmējiet
atverēm paredzētās
vietas.
Ha
8 mm
K
13
Noņemiet kronš-
teinus un iezīmējiet
8 mm attālumu no
durvju ārējās malas,
kur jāuzstāda skrūve
(K).
Hb
14
Novietojiet vēlreiz
nelielo taisnstūra
elementu uz vadot-
nes un nostipriniet to
ar komplektācijā
esošajām skrūvēm.
Noregulējot daļu Hb,
izlīdziniet virtuves
mēbeļu durvis ar ie-
rīces durvīm.
