1
2
3

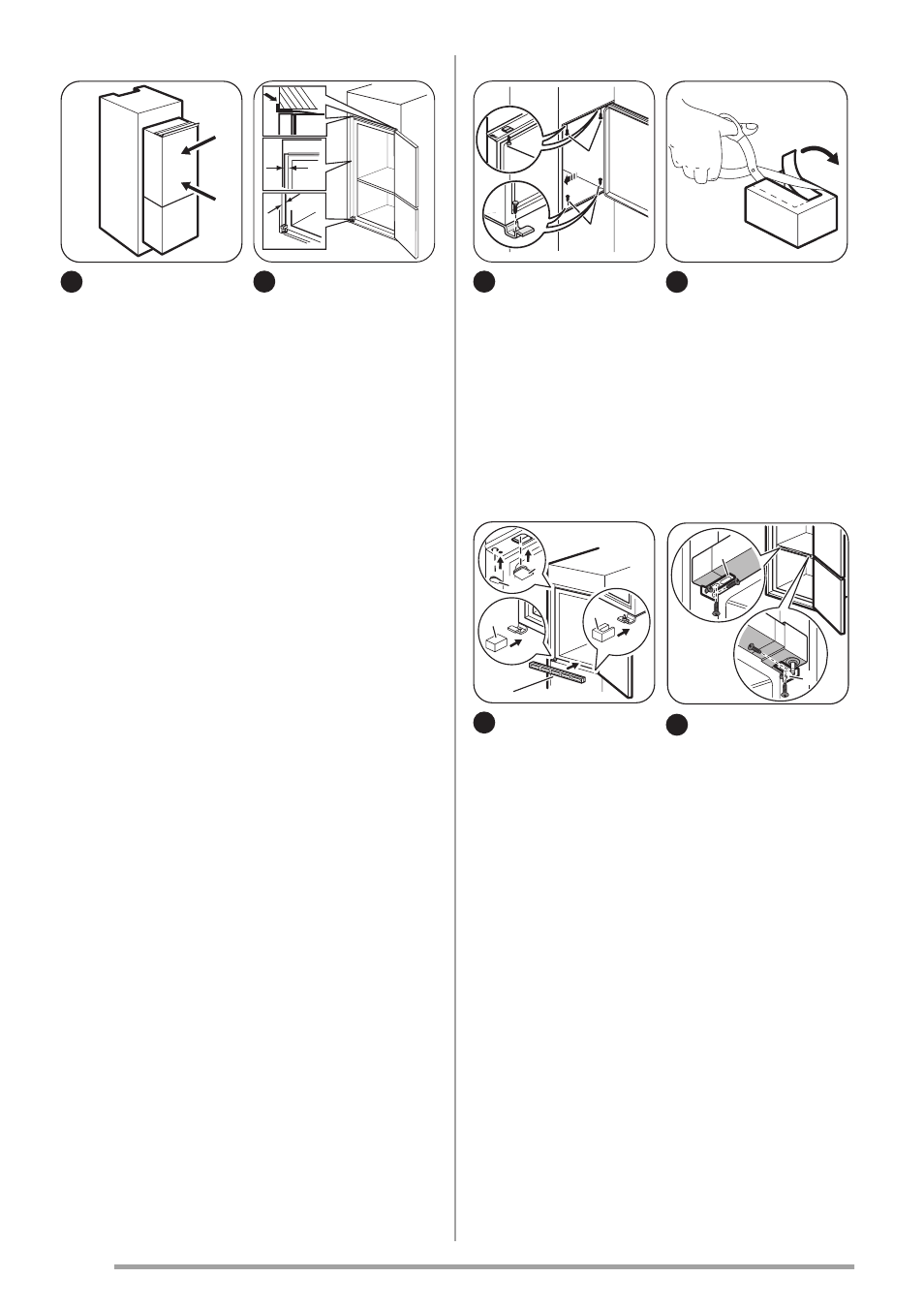

Állítsa a készülé-
ket a fülkébe.
Tolja a készüléket a
nyilak irányába (1),
amíg a felső takaró-
lemez neki nem üt-
közik a konyhabútor-
nak.
Tolja a készüléket a
konyhaszekrénynek,
a nyilak irányába (2),
a zsanérral ellent-
étes oldalon.
44mm
4mm
4
Igazítsa el a ké-
szüléket a fülkében.
Ügyeljen arra, hogy
a készülék és a
konyhaszekrény
elülső széle közötti
távolság 44 mm le-
gyen.
A (tartozékok tasak-
jában lévő) alsó zsa-
nérfedél garantálja,
hogy a készülék és
a konyhabútor kö-
zötti távolság megfe-
lelő legyen.
Ügyeljen arra, hogy
a készülék és a
konyhaszekrény kö-
zötti térköz 4 mm le-
gyen.
Nyissa ki az ajtót Te-
gye az alsó zsanér-
fedelet a helyére.
I
I
5
Rögzítse a ké-
szüléket a fülkéhez
4 csavarral.
6
Távolítsa el a
zsanérfedélről a
megfelelő részt (E).
Feltétlenül távolítsa
el a DX jelzésű al-
katrészt a jobb oldali
zsanér esetén, illet-
ve ellenkező eset-
ben az SX jelzésű
alkatrészt.
E
E
D
C
B
7
Tegye fel a fede-
leket (C, D) a fülekre
és zsanérnyílásokra.
Szerelje fel a szellő-
zőrácsot (B).
Tegye fel a zsanér-
fedeleket (E) a zsa-
nérra.
E
E
8
Ha a készüléknek
oldalirányból kell
csatlakoznia a búto-
rajtóhoz:
1. Lazítsa meg a
rögzítő konzo-
lokban (E) lévő
csavarokat.
2. Vegye le a kon-
zolokat (E).
3. Húzza meg is-
mét a csavaro-
kat.
50
