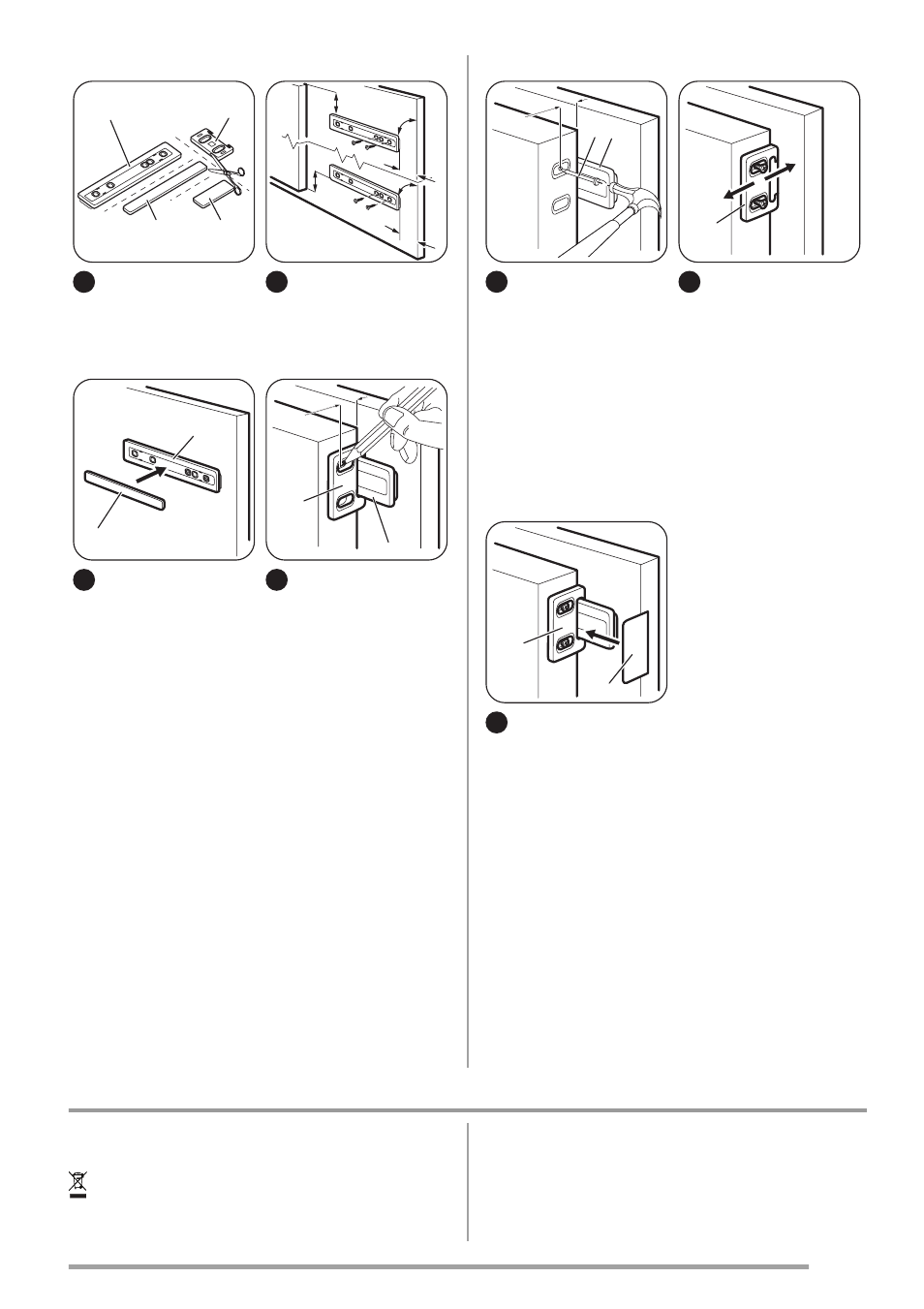

9
Válassza le a
„Ha”, „Hb”, „Hc” és
„Hd” alkatrészeket.
21 mm
21 mm
~50 mm
~50 mm
90
o
90
o
10
Szerelje fel a
„Ha” alkatrészt a
konyhabútor belső
oldalára.
Ha
Hc
11
Nyomja a „Hc” al-
katrészt a „Ha” alkat-
részre.
Hb
Ha
8 mm
12
Nyissa ki a ké-
szülék ajtaját és a
bútorajtót 90°-os
szögben.
Tegye be a kis négy-
szögletű idomot (Hb)
a vezetőbe (Ha).
Szerelje össze a ké-
szülék ajtaját és a
bútorajtót, majd jelöl-
je be a furatokat.
Ha
8 mm
K
13
Vegye ki a kon-
zolokat, és jelöljön
be egy 8 mm-es tá-
volságot az ajtó kül-
ső szélétől számítva,
ahová a szöget kell
beverni (K).
Hb
14
Tegye rá újra a
kis négyszögletű
idomot a vezetőre,
majd rögzítse a mel-
lékelt csavarok se-
gítségével.
Igazítsa be a búto-
rajtót és a készülék
ajtaját a „Hb” alkat-
rész beállításával.
Hb
Hd
15
Nyomja a „Hd” al-
katrészt a „Hb” alkat-
részre.
Hajtson végre egy végső ellenőrzést, hogy
megbizonyosodjon a következőkről:
• Minden csavar meg van-e húzva.
• A mágneses tömítőcsík az ajtó csukott álla-
potában szorosan hozzátapad-e a készü-
lékhez.
Fontos Ha a környezeti hőmérséklet
alacsony (például télen), a tömítés
zsugorodik. Ha a környezeti hőmérséklet
emelkedik, a tömítés mérete megnő.
