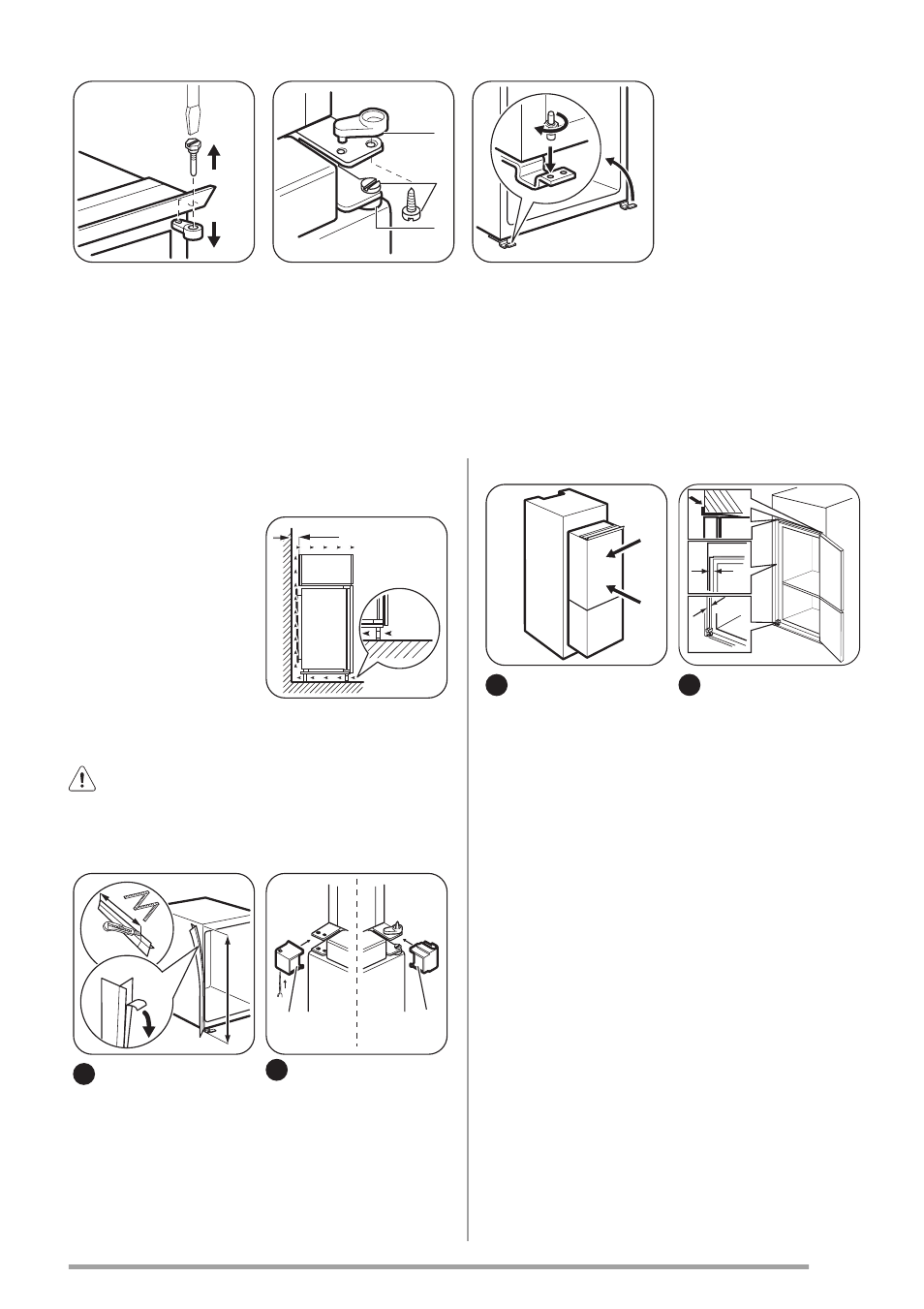

• Otpustite gornji za-
tik i skinite od-
stojnik.
• Skinite gornji zatik i
gornja vrata.
B
C
C
• Odvijte zatike (B) i
odstojnike (C).
• Skinite donja vrata.
• Otpustite donji za-
tik.
Na suprotnoj strani:
• Postavite donji za-
tik.
• Postavite donja
vrata.
• Ponovno vratite za-
tike (B) i odstojnike
(C) na središnjoj
šarki na suprotnoj
strani.
• Postavite gornja
vrata.
• Pričvrstite odstojnik
i gornji zatik.
Ventilacijski zahtjevi
Protok zraka iza ure-
đaja mora biti do-
voljan.
5 cm
min. 200cm 2
min.
200cm 2
Ugradnja uređaja
Pozor Provjerite može li se električni
kabel slobodno pomicati.
Obavite sljedeće korake:
x
x
1 Po potrebi odreži-
te ljepljivu traku za
brtvljenje i potom je
zalijepite na uređaj
kao što je prikazano
na slici.
A1 A
2 Probušite pokrov
šarke A kao na slici.
Postavite pokrove A
i A1 (u vrećici s pri-
borom) u srednju
šarku.
1
2
3 Postavite uređaj
u nišu.
Uređaj gurajte u
smjeru strelica (1)
dok se pokrov
gornjeg praznog pro-
stora ne priljubi uz
kuhinjski element.
Uređaj gurajte u
smjeru strelica (2)
prema ormariću na
suprotnoj strani od
šarki.
44mm
4mm
4 Namjestite uređaj
u niši.
Provjerite je li
udaljenost između
uređaja i prednjeg
ruba ormarića 44
mm.
Poklopac donje
šarke (u vrećici s pri-
borom) osigurava
ispravan razmak
između uređaja i
kuhinjskog
namještaja.
Provjerite je li
razmak između ure-
đaja i ormarića 4
mm.
Otvorite vrata.
Poklopac donje
šarke stavite na
mjesto.
11
