Инструкция по эксплуатации Zanussi ZBB28650SA
Страница 25
Ha
Hb
Hd
Hc
9

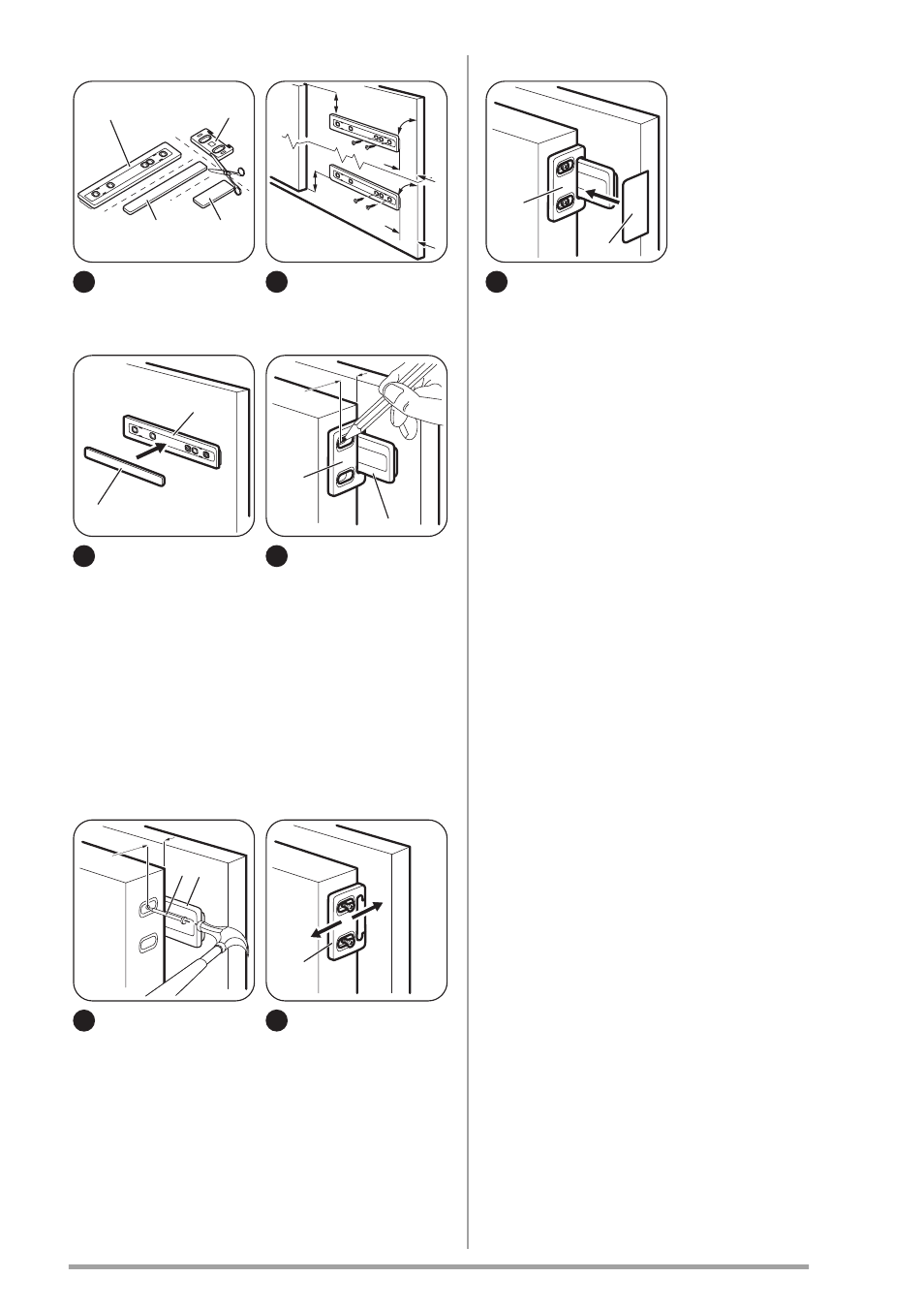

Oddělte díly (Ha),
(Hb), (Hc) a (Hd).
21 mm
21 mm
~50 mm
~50 mm
90
o
90
o
10
Instalujte díl (Ha)
na vnitřní stranu ku-
chyňské skříňky.
Ha
Hc
11
Nasuňte díl (Hc)
na díl (Ha).
Hb
Ha
8 mm
12
Otevřete dveře
spotřebiče a dvířka
kuchyňské skříňky v
úhlu 90°.
Do vodicí lišty (Ha)
vložte malý čtvere-
ček (Hb).
Přiložte k sobě
dveře spotřebiče a
dvířka skříňky a vy-
značte otvory.
Ha
8 mm
K
13
Odstraňte držáky
a vyznačte vzdále-
nost 8 mm od vnější-
ho okraje dveří, kam
se připevní hřebík
(K).
Hb
14
Malý čtvereček
opět umístěte na vo-
dicí lištu a připevně-
te ho přiloženými
šrouby.
Vyrovnejte dveře
spotřebiče a dvířka
kuchyňské skříňky
seřízením dílu Hb.
Hb
Hd
15
Přitiskněte díl
(Hd) na díl (Hb).
Na závěr zkontrolujte, zda:
• Jsou všechny šrouby utažené.
• Magnetický těsnicí pásek je připevněný
těsně ke skříni.
Důležité Při nízké okolní teplotě (např. v
zimě) se může stát, že se těsnění zmenší.
Těsnění se opět roztáhne zvýšením okolní
teploty.
25
