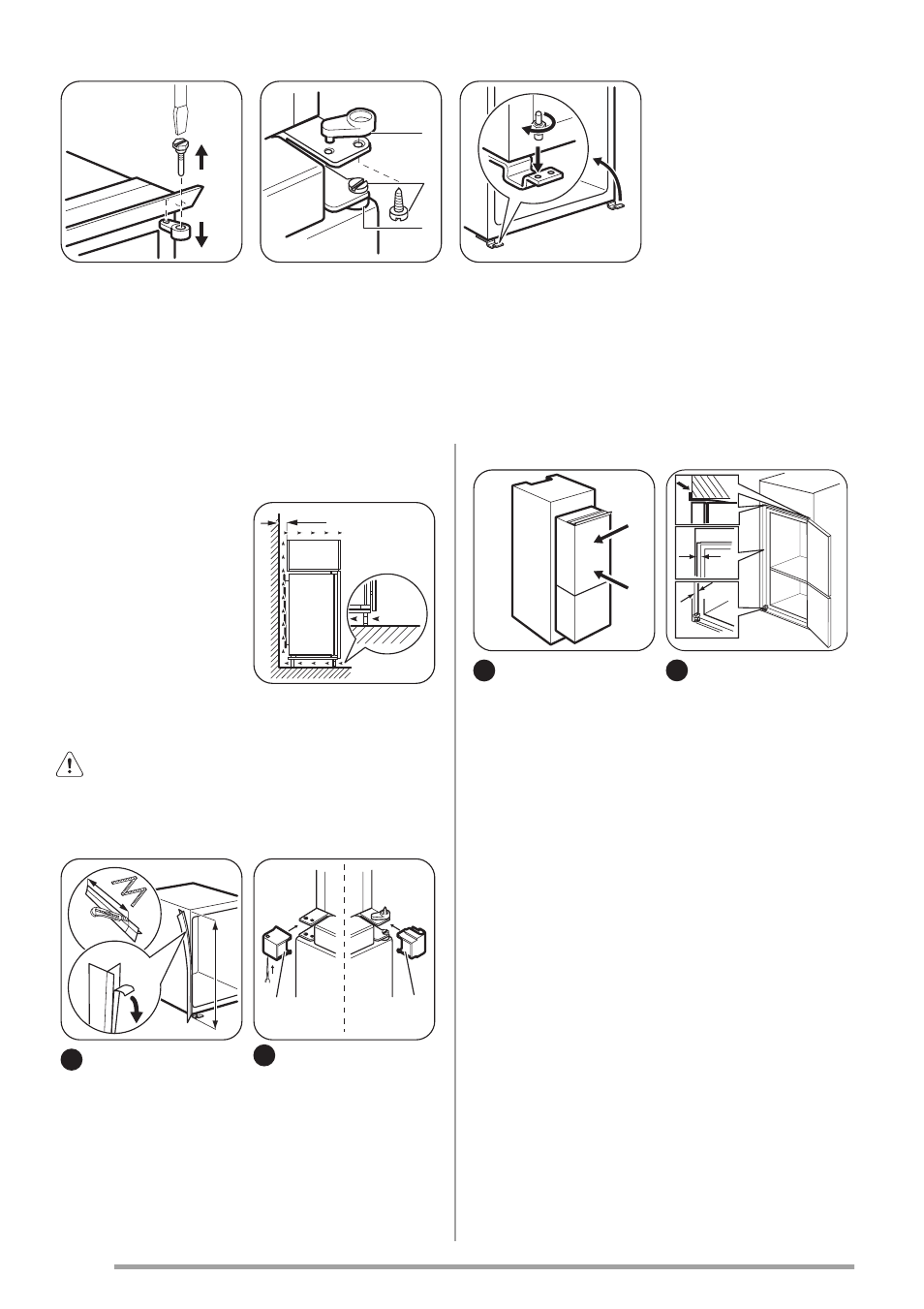

• Atslābiniet augšējo
tapu un izņemiet
starpliku.
• Noņemiet augšējo
tapu un augšējās
durvis.
B
C
C
• Izskrūvējiet tapas
(B) un noņemiet
starplikas (C).
• Noņemiet apakš-
ējās durvis.
• Atslābiniet apakš-
ējo tapu.
Pretējā pusē:
• Uzstādiet apakšējo
tapu.
• Uzstādiet apakš-
ējās durvis.
• Uzstādiet uz vidē-
jās eņģes pretējā
pusē tapas (B) un
starplikas (C).
• Uzstādiet augšējās
durvis.
• Pievelciet starpliku
un augšējo tapu.
Ventilācijas prasības
Nodrošiniet ierīces
aizmugurē piemēro-
tu ventilāciju.
5 cm
min. 200cm 2
min.
200cm 2
Ierīces uzstādīšana
Uzmanību Pārliecinieties, lai strāvas
kabelis būtu brīvi kustināms.
Veiciet šādus pasākumus:
x
x
1 Ja nepieciešams,
nogrieziet blīvlenti
un tad pielīmējiet ie-
rīcei, kā parādīts at-
tēlā.
A1 A
2 Izurbiet caurumu
eņģes apvalkā A, kā
parādīts attēlā.
Uzstādiet apvalkus
A un A1 (piederumu
maisiņā) vidējai eņ-
ģei.
1
2
3 Ievietojiet ierīci
iebūvēšanai pare-
dzētā izgriezumā
mēbelē.
Pabīdiet ierīci bultiņu
(1) virzienā, līdz
augšējā sprauga
starp virtuves mēbeli
un ierīci izzūd.
Pabīdiet ierīci bultiņu
(2) virzienā līdz ska-
pītim eņģu pretējā
pusē.
44mm
4mm
4 Pielāgojiet ierīci
iebūvēšanai pare-
dzētā izgriezumā
mēbelē.
Pārliecinieties, lai at-
tālums starp ierīci un
skapīša priekšējo
malu būtu 44 mm.
Apakšējās eņģes
apvalks (piederumu
maisā) nodrošina
pareizu attālumu
starp ierīci un virtu-
ves mēbeli.
Pārliecinieties, lai at-
starpe starp ierīci un
skapīti būtu 4 mm.
Atveriet durvis. No-
vietojiet apakšējās
eņģes apvalku vietā.
