26
C3468M-RU (4/10)
ИСПОЛНЕНИЕ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

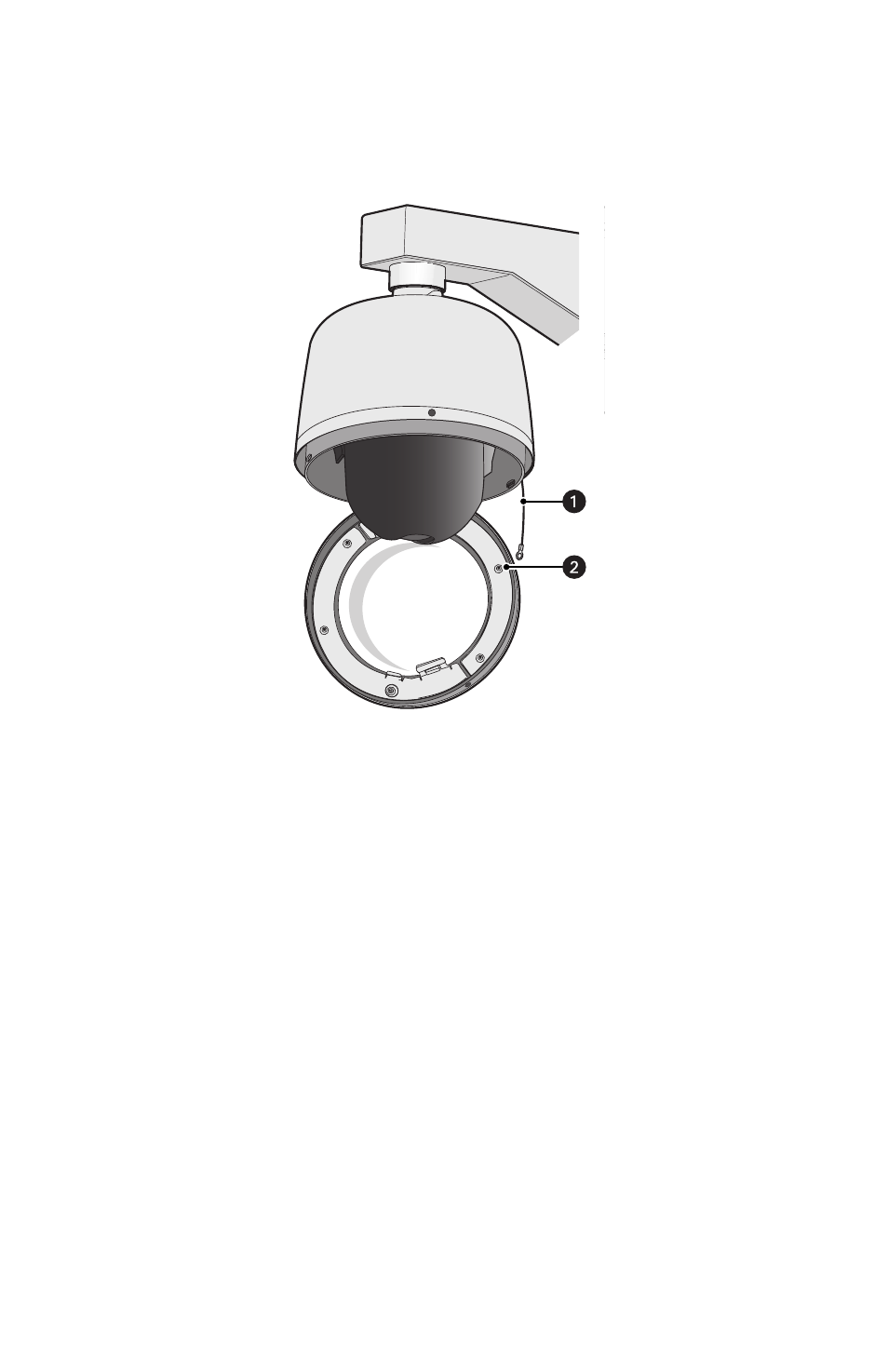

Рис. 19. Прикрепление поводка к плафону из нержавеющей стали
Поводок
Фиксирующий винт
2. Нанести тонкий слой смазки для уплотнительных колец (поставляется вместе
с плафоном) на кольцо круглого сечения и установить кольцо в канавку на декоративной
накладке плафона (рис. 17 на стр. 24).
3. Удалить два крепежных винта плафона и нанести на каждый винт по капле герметика
Loctite
®
222MS (поставляется в комплекте с плафоном).
1. Прикрепить поводок монтажной коробки к плафону, используя ближайший фиксирующий
винт (см. рис. 19).
ᕡ
ᕢ
