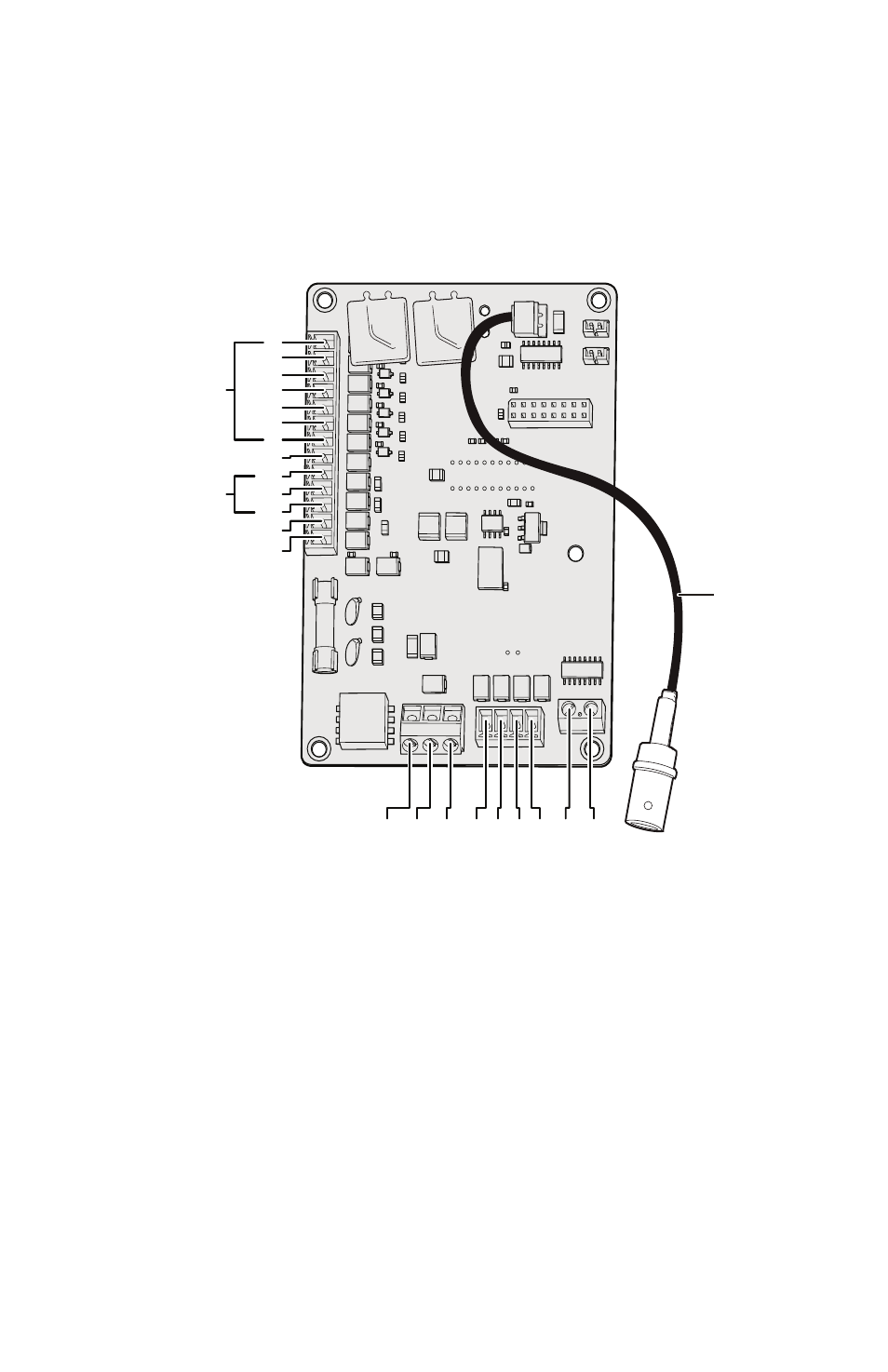

Рис. 9. Подсоединение проводов к печатной плате
16
C3468M-RU (4/10)
3. Подсоединить провода вспомогательных устройств, средств сигнализации и прочие
требуемые провода к печатной плате монтажной коробки (см. рис. 9).
ПРИМЕЧАНИЯ:
•
Aux 1: Максимально 2 А при низком напряжении (<40 В)
Aux 2: Максимально 30 мА при 32 В постоянного тока
•
При установке защищенной от внешней среды монтажной коробки на рельсовой
направляющей следует соединить провод заземления печатной платы с массой
конструкции, используя провод калибром не менее 18.
ВИДЕО
НВП+ НВП-
ПР.- ПР.+
ПЕР.+
ПЕР.-
ПИТ.-
ПИТ.+
ЗЕМ.
AUX2
ЗЕМ.
ЗЕМ.
НО
НЗ
ОБЩ.
7
6
5
4
3
2
1
СИГНАЛИЗАЦИЯ
AUX1
