Страница 18

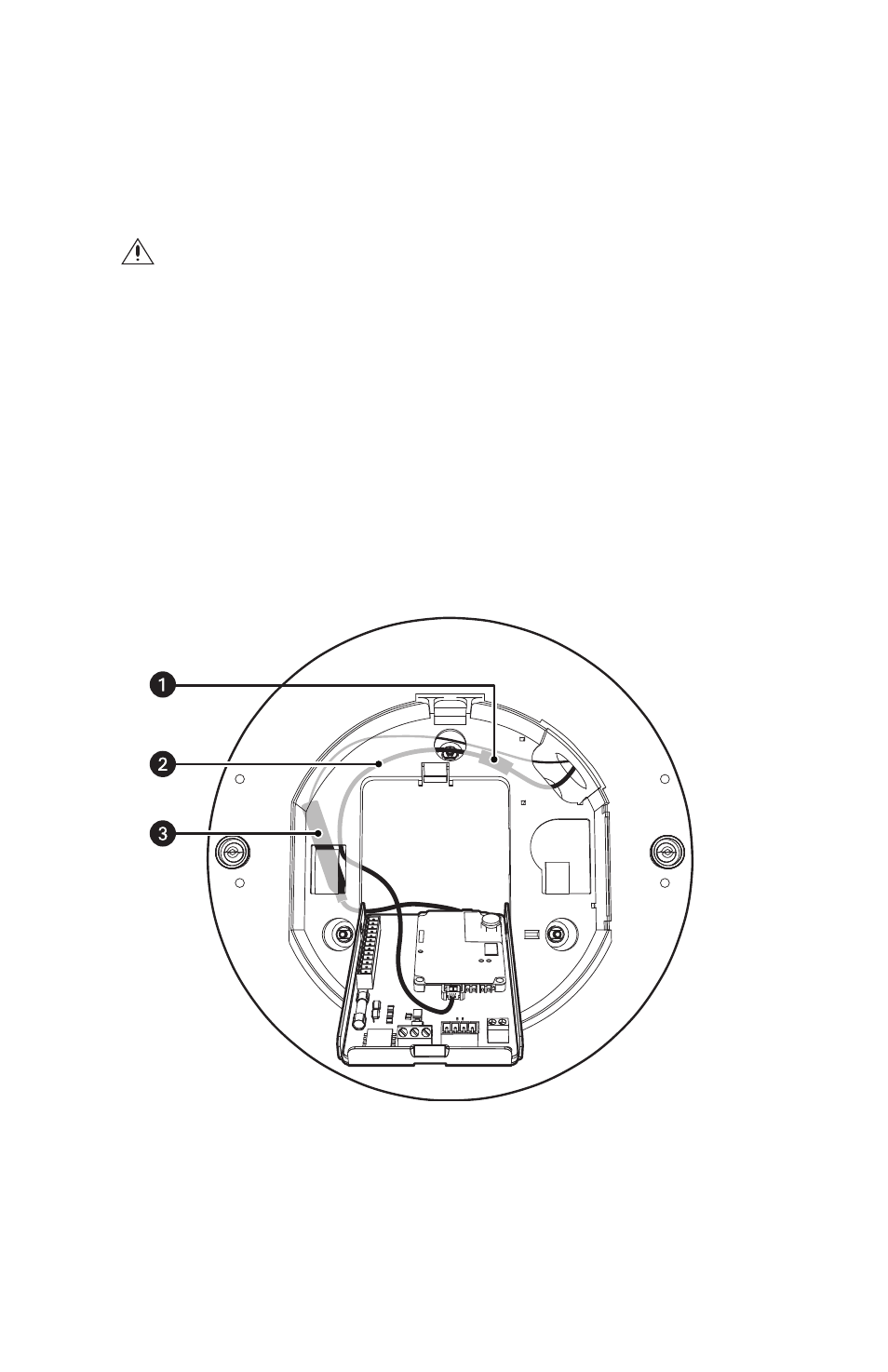

Рис. 11. Укладка кабелей в монтажной коробке
Разъем RJ-45
Кабель Ethernet
Коаксиальный видеокабель
18
C3468M-RU (4/10)
5. Установить модуль TXB-N:
a.
Вставить модуль TXB-N в 16-контактный разъем печатной платы монтажной коробки.
b.
Прикрепить модуль TXB-N к опоре на печатной плате с помощью невыпадающего
винта модуля TXB-N.
6. Вставить кабель вашей сети Ethernet в разъем RJ-45 модуля TXB-N, чтобы соединить
купольную систему Spectra IV с существующей компьютерной сетью.
7. Выбрать один из нижеуказанных вариантов:
•
Просмотр видео с использованием аналоговой и IР-связи. Подсоединить
коаксиальный видеокабель, отходящий от печатной платы монтажной коробки,
к наружному коаксиальному кабелю. Байонетный разъем ВNС должен быть
полностью закрыт защитным чехлом.
•
Просмотр видео с использованием только IР-связи. Байонетный разъем ВNС
должен быть полностью закрыт защитным чехлом и не должен мешать закрытию
крышки монтажной коробки.
8. Перед закрытием монтажной крышки следует убедиться в отсутствии проводов
в промежутке между опорой теплоотвода и монтажной коробкой (см. рис. 11 на стр. 18).
Коаксиальный видеокабель и кабель Ethernet необходимо тщательно проложить так,
чтобы обеспечить требуемый зазор для опоры теплоотвода.
9. Закрыть монтажную крышку и защелкнуть язычок замка.
ПРЕДУПРЕЖДЕНИЕ: В монтажной коробке может произойти электрическое замыкание,
если металлический байонетный разъем ВNС коаксиального видеокабеля не будет
полностью закрыт защитным чехлом.
ᕡ
ᕢ
ᕣ
