Установка пластин, ᕡ ᕢ ᕣ – Инструкция по эксплуатации Pelco Spectra IV IP_series_SD4E_installation
Страница 12

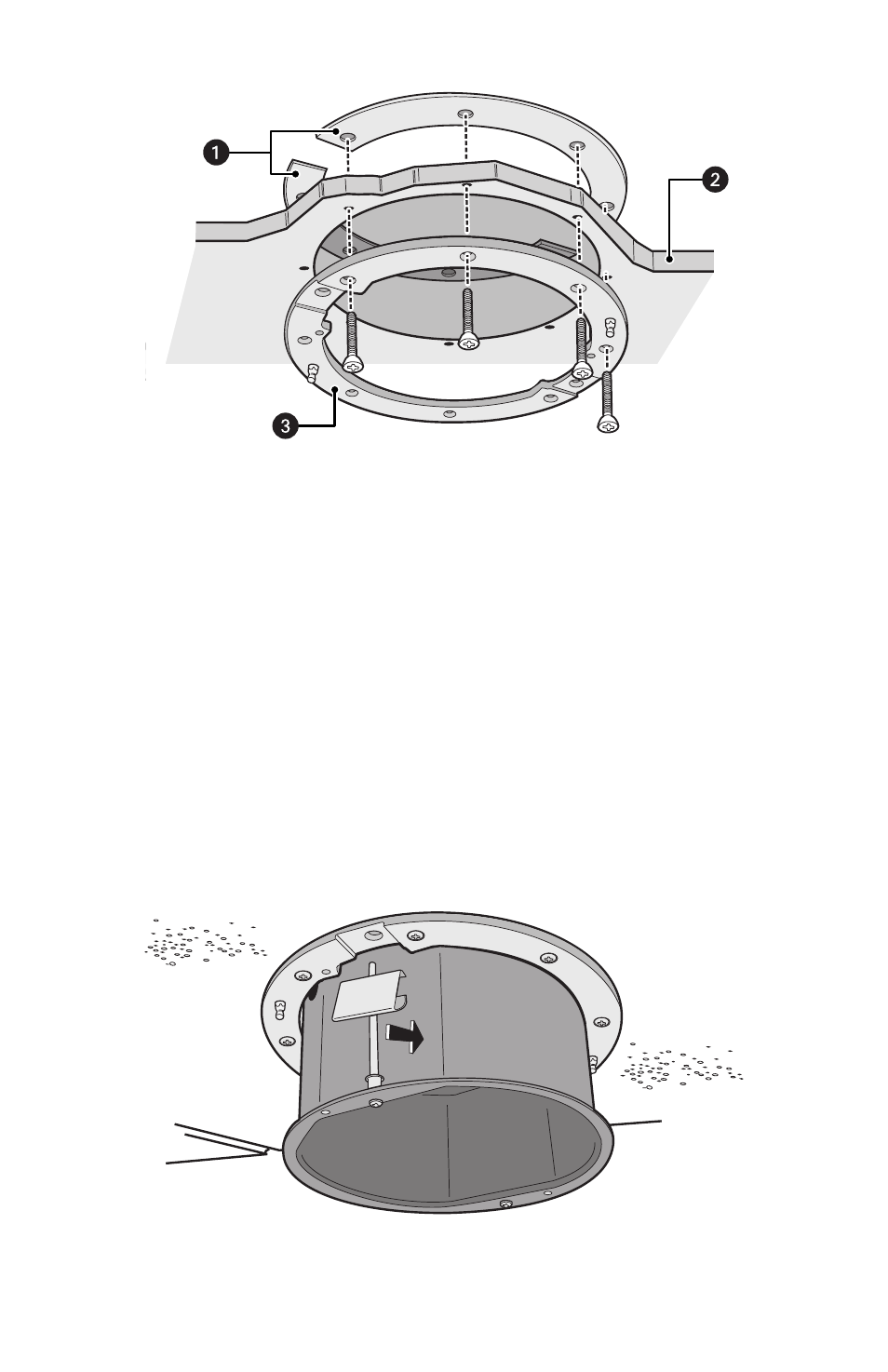

Рис. 5. Монтажная коробка для тяжелых условий эксплуатации, встраиваемая в потолок
Рис. 4. Установка пластин
Задние монтажные пластины
Потолок
Монтажное кольцо
5. Подсоединить патрубок кабелепровода (не прилагается), контргайку (не прилагается)
и скобу для предохранительной цепочки (см. рис. 2 на стр. 10).
6. Установить предохранительную цепочку (или трос) (не входят в комплект поставки),
рассчитанную на выдерживание веса до 16 фунт. (7,3 кг).
7. Открыть шарнирную крышку монтажной коробки, нажав на язычок замка в направлении
к стенке коробки и поднять крышку.
8. Втянуть провода в монтажную коробку через патрубок кабелепровода.
9. Подсоединить все требуемые провода (см. Проводка на стр. 14).
10. Установить монтажную коробку, сжав пружинные зажимы и вдвигая коробку в отверстие
(см. рис. 5).
11. Затянуть винты до щелчка.
12
