МОДЕЛЬ ДЛЯ ЭКСПЛУАТАЦИИ В ТЯЖЕЛЫХ УСЛОВИЯХ,
ДЛЯ ВСТРАИВАНИЯ В ПОТОЛОК

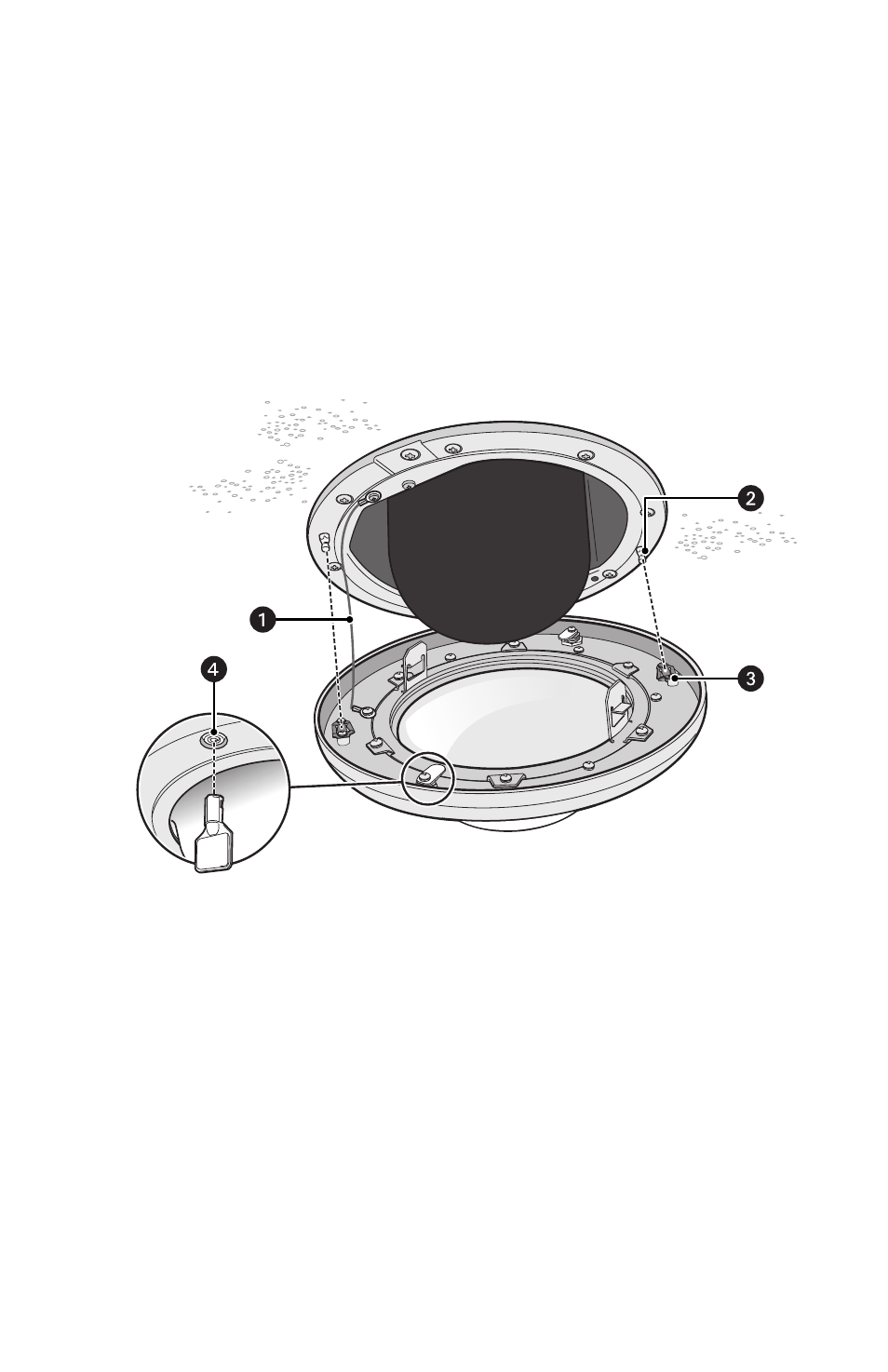

Рис. 14. Установка плафона внутрипотолочной купольной системы для тяжелых
условий эксплуатации
Поводок декоративной накладки
Шпилька со сферической головкой
Гнездо под сферическую головку шпильки
Цилиндровый замок под ключ
1. Вставить до щелчка зажим, имеющийся на конце поводка нижнего накладного кольца,
в отверстие на отбортовке монтажной коробки (см. рис. 14).
2. Вставить оба ключа в цилиндровые замки. Повернуть ключи по часовой стрелке
в открытое положение.
ПРИМЕЧАНИЕ: В открытом положении ключи не могут быть вынуты из замков.
3. Совместить шпильки со сферическими головками, находящиеся на монтажном кольце,
с гнездами под сферические головки шпилек, находящимися на внутренней стороне
плафона. С усилием вставить плафон в монтажную коробку.
4. Удерживая плафон, повернуть оба ключа в запертое положение.
ᕡ
ᕢ
ᕣ
ᕤ
