C3468M-RU (4/10)
11
4. Открыть шарнирную крышку монтажной коробки, нажав на язычок замка в направлении
к стенке коробки и поднять крышку.
5. Втянуть провода в монтажную коробку через патрубок кабелепровода.
6. Подсоединить все требуемые провода (см. Проводка на стр. 14).
7. Установить монтажную коробку, сжав пружинные зажимы и вдвигая коробку в отверстие.
8. Затянуть винты до щелчка.
МОДЕЛЬ ДЛЯ ЭКСПЛУАТАЦИИ В ТЯЖЕЛЫХ УСЛОВИЯХ, ДЛЯ
ВСТРАИВАНИЯ В ПОТОЛОК

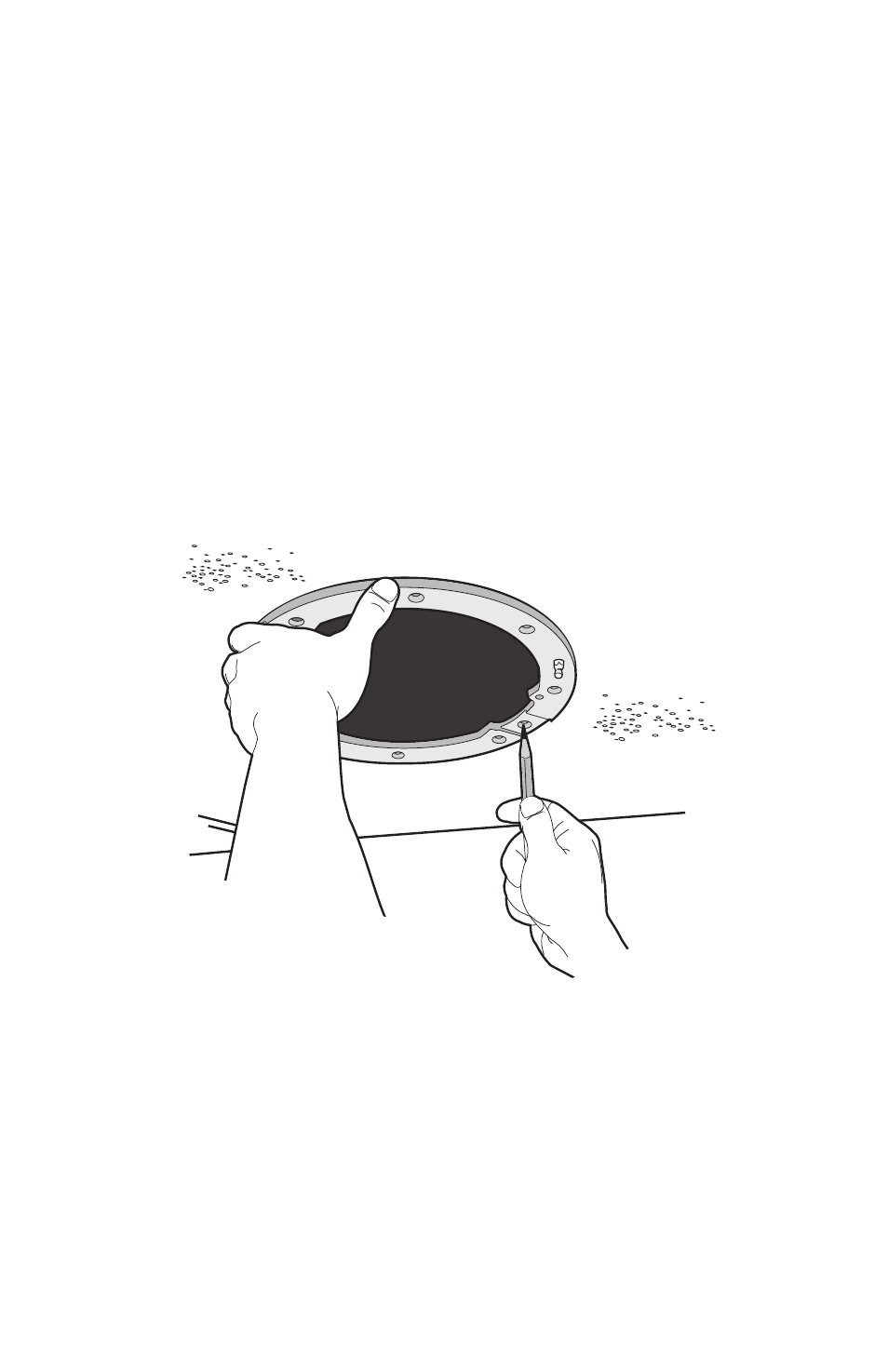

Рис. 3. Разметка отверстий под винты
4. Установка монтажных пластин (см. рис. 4 на стр. 12). С помощью восьми винтов 10-32 x 3"
(прилагаются) прикрепить монтажное кольцо и две задние монтажные пластины.
a.
Совместить монтажное кольцо с восемью отверстиями под крепеж.
b.
Ввести первую заднюю монтажную пластину через отверстие в потолке. Совместить
пластину с четырьмя отверстиями под крепеж.
c.
Установить крепеж через монтажное кольцо, потолок и заднюю монтажную пластину.
d.
Установить вторую заднюю монтажную пластину.
1. Подготовка потолка производится в следующем порядке (см. рис. 1 на стр. 10):
a.
Найти центральную точку опорной поверхности и вставить циркуль (рейсмус).
b.
Вставить грифель карандаша в отверстие циркуля и начертить окружность.
c.
Вырезать круг.
2. Пользуясь монтажным кольцом как шаблоном, разметить положение отверстий под винты
на монтажной поверхности.
3. Подготовить отверстия.
