20 C3468M-RU (4/10)
Установка привода купольной телекамеры

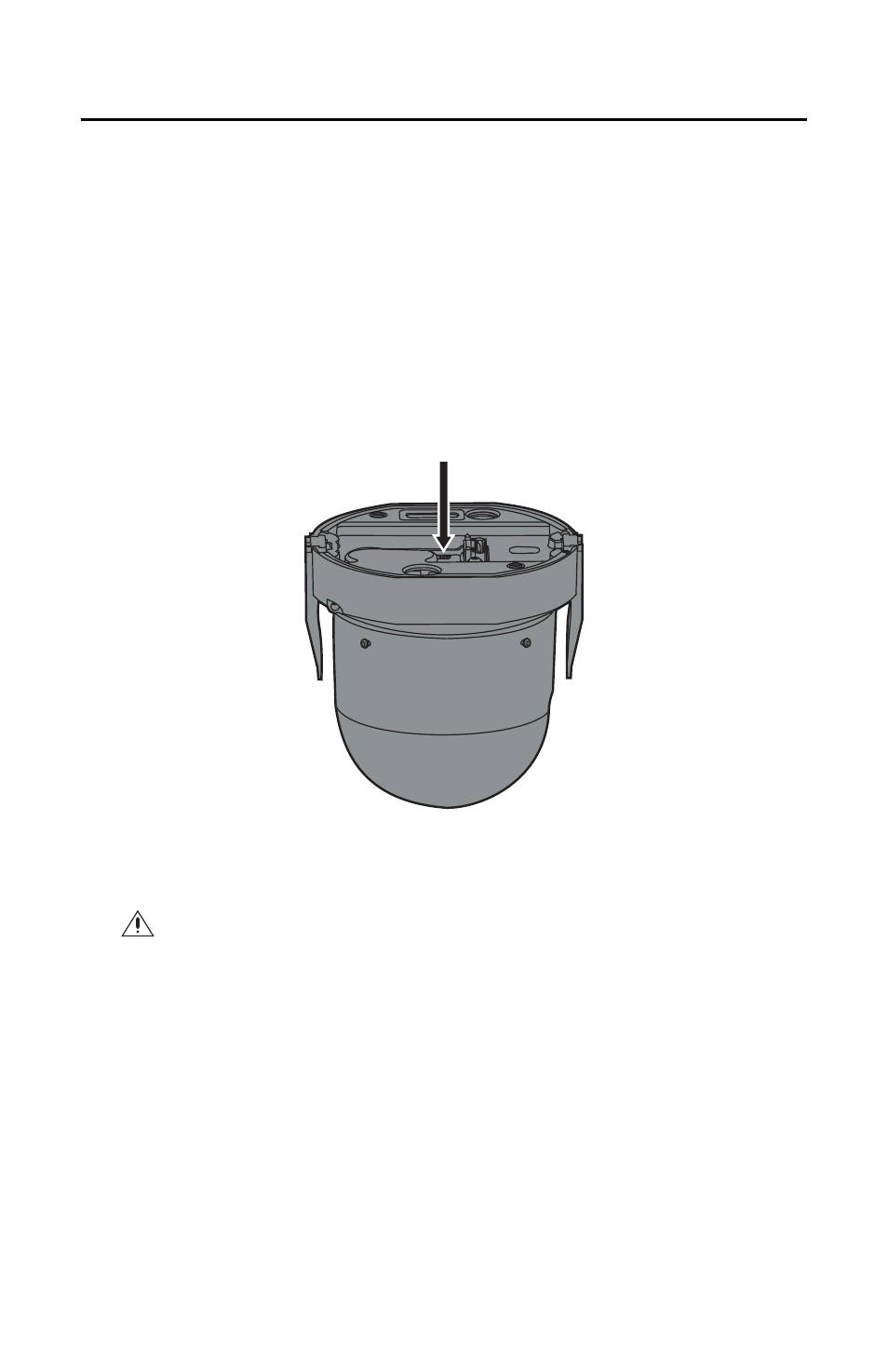

Рис. 12. Настройка микропереключателей DIP
2. Установить привод купольной телекамеры.
ПРЕДУПРЕЖДЕНИЕ: Неправильная установка купольного привода может привести
к опасности и серьезному повреждению аппаратуры.
a. Совместить синий и красный язычки с синей и красной метками на монтажной
коробке.
b. Нажать на красный язычок и сначала вставить эту сторону купольного привода.
c. Нажать на синий язычок и вставить купольный привод в монтажную коробку
до упора.
d. Продолжать нажимать на концы язычков, пока обе стороны не встанут на место
со щелчком.
1. Выбрать один из нижеуказанных вариантов:
•
Просмотр видео с использованием аналоговой и IР-связи. Выставить
микропереключатели DIР вверху купольного привода Spectra IV (см. рис. 12).
Требуемая настройка микропереключателей DIP указана на этикетках, находящихся
в верхней части купольного привода, и в разделе Настройка переключателей на
стр. 30.
•
Просмотр видео с использованием только IР-связи. Настройка
микропереключателей DIP не требуется.
ПРИМЕЧАНИЕ: При подсоединении нескольких купольных систем Spectra к одному
контроллеру необходимо обеспечить оконечное согласование для устройства,
находящегося дальше всего от контроллера. Для включения оконечного согласования
следует выставить переключатель SW2-10 в положение ON (включено)
ПЕРЕКЛЮЧАТЕЛИ 1 И 2
