24
C3468M-RU (4/10)
ПОДВЕСНАЯ МОДЕЛЬ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ
ЭКСПЛУАТАЦИИ

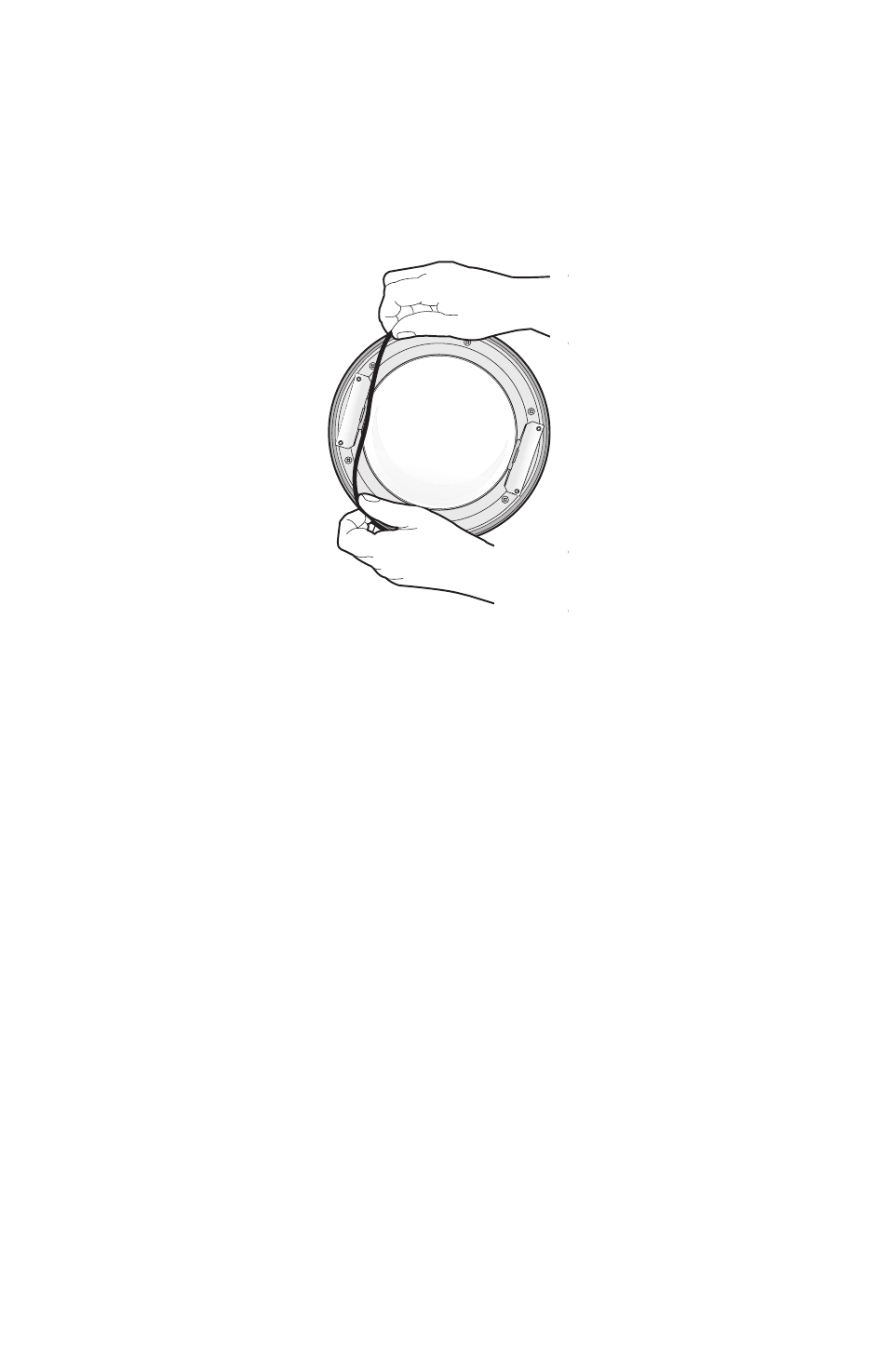

Рис. 17. Установка уплотнительного кольца
3. Совместить цилиндровые замки плафона с отверстиями, находящимися по бокам
монтажной коробки (см. рис. 18 на стр. 25).
4. С усилием вставить плафон в монтажную коробку.
5. Нажать на штифты цилиндровых замков внутрь, чтобы закрепить плафон.
1. Прикрепить поводок монтажной коробки к плафону (см. рис. 15 на стр. 23).
2. Нанести тонкий слой смазки для уплотнительных колец (поставляется вместе
с плафоном)
на кольцо круглого сечения и установить кольцо в канавку на декоративной
накладке плафона (см. рис. 17).
