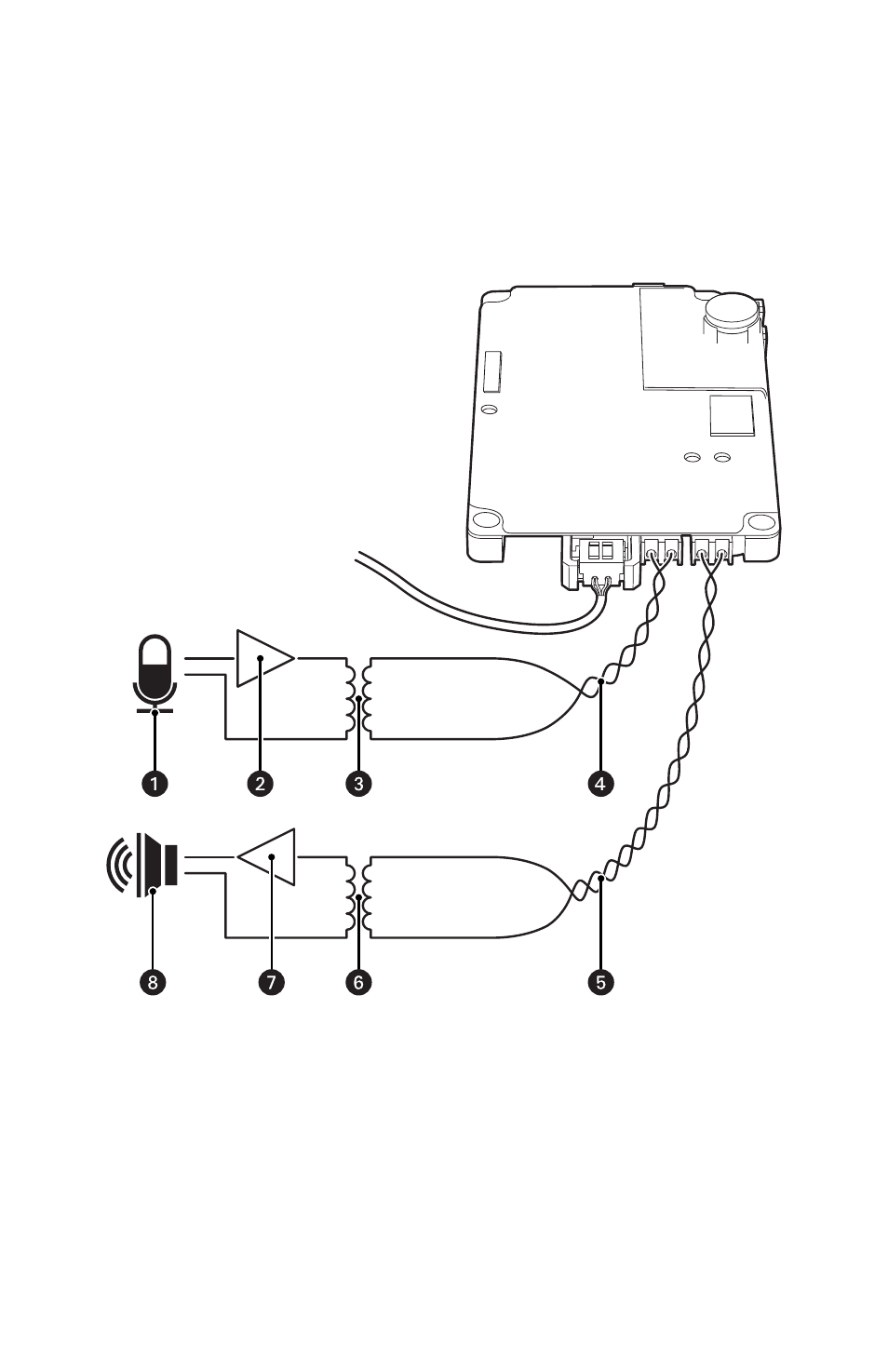

Рис. 10. Подключение аудиокабелей к модулю TXB-N
Микрофон
Аудиокабель с витой парой для линейного выхода
Усилитель
Согласующий трансформатор с импедансом 600 Ом
Согласующий трансформатор
с импедансом 600 Ом
Усилитель
Аудиокабель с витой парой для
линейного входа
Громкоговоритель
C3468M-RU (4/10)
17
4. Если вы планируете использовать функции звуковой связи, то следует вставить разъемы
аудиокабелей в линейные входы и линейные выходы модуля TXB-N.
ПРИМЕЧАНИЯ:
•
Для полного использования преимуществ аудиосвязи (увеличение допустимого
расстояния и повышение помехоустойчивости) следует использовать согласующий
трансформатор с импедансом 600 Ом и кабель с витой парой (см. рис. 10).
•
Для оптимальной работы аудиосвязи требуется стабилизированный
источник питания.
